Dacia Striker

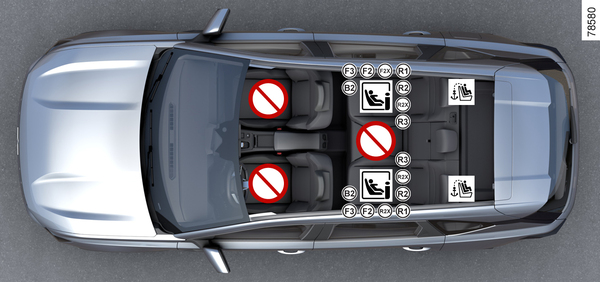

Zobrazenie inštalácie pre päťdverovú, päťmiestnu verziu
Sedadlo neumožňuje montáž detského sedadla tohto typu.
Detské sedadlo upevnené pomocou ISOFIX montážneho systému
Sedadlo umožňujúce montáž detského sedadla ISOFIX alebo i-Size.
Zadné sedadlá sú vybavené kotviacim bodom, ktorý umožňuje montáž univerzálnej ISOFIX detského sedadla orientovaného v smere jazdy. Kotviace body
sú na operadle lavicového sedadla.
warning
Skontrolujte, či je vaše dieťa pripútané a či je popruh alebo bezpečnostný pás správne nastavený a napnutý Bezpečnostné pásy.
V prípade potreby upravte polohu sedadla.
warning
Použitie detského bezpečnostného systému, ktorý nie je schválený pre toto vozidlo, neposkytne dieťaťu alebo dojčaťu potrebnú ochranu. Hrozí im vážne, prípadne aj smrteľné zranenie.
warning
Je zakázané umiestniť detskú sedačku na susedné voľné sedadlo, keď je operadlo sklopené na ostatné sedadlá Zadné miesta.
warning
Detské sedadlo namontujte, ak je to možné, na zadné sedadlo.
Na inštaláciu ISOFIX sedačky na toto sedadlo ručne odsuňte stredný bezpečnostný pás pred zapojením zámkov.
Tabuľka inštalácie
V nasledujúcej tabuľke sú zhrnuté informácie, ktoré boli uvedené na schéme inštalácie, aby sa zabezpečilo dodržiavanie platných predpisov.
Typ detského sedadla | Hmotnosť dieťaťa | Veľkosť sedačky [upevnenie] | Miesto pre cestujúceho vpredu | Zadné miesta | ||
|---|---|---|---|---|---|---|
Bez airbag alebo s deaktivovaným airbag | So zapnutým airbagom | Postranné miesta | Prostredné miesto | |||
Vanička umiestnená naprieč vozidlom Homologované pre kategóriu 0 | < do 10 kg | L1 [F], L2 [G] | X | X | X | X |
„Vajíčko” chrbtom v smere jazdy Homologované pre kategóriu 0 alebo 0+ | < do 13 kg | R1 [E] | X | X | IL (1) | X |
Sedadlo chrbtom v smere jazdy Homologované pre kategóriu 0+ alebo 1 | < do 13 kg a od 9 do 18 kg | R2 [D], R2X [D], R3 [C] | X | X | IL (1) | X |
Sedadlo čelom v smere jazdy Homologované pre kategóriu 1 | 9 kg až 18 kg | F3 [A], F2 [B], F2X [B1] | X | X | IUF-IL (2) | X |
Zvýšené sedadlo Homologované pre kategóriu 2 alebo 3 | 15 až 25 kg a 22 až 36 kg | B2 | X | X | IUF-IL (2) | X |
| B3 | X | X | X | X | ||
Sedadloi-Size | Sedadlo chrbtom v smere jazdy | X | X | i-U(1) | X | |
Sedadlo čelom v smere jazdy | X | X | i-UF (2) | X | ||
Zvýšené sedadlo | X | X | i-UF (2) | X | ||
Pozrite si brožúru „Výbava pre bezpečnosť detí”, ktorá je k dispozícii v sieti predajcov, kde si vyberiete vhodnú detskú sedačku pre svoje dieťa, ktorá sa odporúča pre vaše vozidlo.
X = Sedadlo nie je vhodné na montáž detských sedačiek tohto typu.
IUF = Sedadlo umožňujúce pripevnenie detských sedačiek so schválením „Univerzálne alebo špecifické pre vozidlo“ pomocou úchytov ISOFIX: skontrolujte, či je možné detskú sedačku namontovať.
IL = Sedadlo, ktoré umožňuje pripevnenie detských sedačiek s homologizáciou „polouniverzálnou“ alebo "špecifickou" pomocou príchytiek ISOFIX; skontrolujte, či sa dá správne namontovať.
i-U = Vhodné pre „univerzálne“ predné a zadné smerovanie zadržiavacie zariadenia i-Size.
i-UF = Vhodné len pre „univerzálne” zadržiavacie systémy smerujúce dopredui-Size.
(1) Pred inštaláciou detského sedadla proti smeru jazdy posuňte predné sedadlo vozidla čo najviac dopredu, potom po nainštalovaní detského sedadla posuňte predné sedadlo dozadu čo najďalej, aby sa nedotýkalo detského sedadla.
(2) Vždy odstráňte opierku hlavy zo zadného sedadla, na ktorom je detské sedadlo upevnené. Tento úkon treba urobiť ešte pred umiestnením detského sedadla Opierky hlavy vzadu. Posuňte sedadlo pred dieťaťom dopredu a operadlo nastavte do zvislej polohy, aby nedošlo ku kontaktu medzi sedadlom a nohami dieťaťa.
Veľkosť ISOFIX detského sedadla je označená písmenom:
- F3 [A], F2 [B],F2X[B1] : sedačky čelom v smere jazdy skupiny 1 (9 až 18 kg);
- R2 [D], R2X [D], R3 [C] : detské sedadlá otočené chrbtom v smere jazdy alebo škrupinové sedačky v skupine 0+ (do 13 kg) alebo v skupine 1 (9 až 18 kg);
- R1 [E] škrupinové sedadlá orientované proti smeru jazdy v skupine 0 (menej ako 10 kg) alebo 0+ (menej ako 13 kg);
- L1 [F], L2 [G] : košíky kategórie 0 (do 10 kg);
- B2, B3 : podsedáky kategórie 2 a 3 (15 až 25 kg a 22 až 36 kg).
