Вступ


Ультразвукові датчики, позначені стрілками 1, встановлені в бамперах для виявлення перешкод поблизу автомобіля.

Функція сповіщає водія за допомогою звукових сигналів і дисплея, що відображає зону, де було виявлено перешкоду.

Система виявляє перешкоди попереду, позаду, спереду та з боків автомобіля (залежно від комплектації обладнання).

Система парктронiк активується, тільки якщо автомобіль рухається зі швидкістю нижче 10 км/год.

Ця функція не враховує системи буксирування чи транспортування, якщо основна система їх не розпізнала.

warning

Це додаткова функція для покращення умов водіння.

Вона не може в жодному разі замінити ані пильність, ані відповідальність водія під час руху назад.

Водій завжди має бути готовим до неочікуваних подій під час руху: стежте, щоб під час маневрів у мертвій зоні не було дітей і тварин, а також рухомих малих чи вузьких об'єктів (візків, велосипедів, каміння, дорожніх знаків тощо).

warning

Зіткнення нижньої частини автомобіля з дорожнім знаком, високим тротуаром або іншими об'єктами, властивими міським дорогам, під час маневрування може призвести до пошкодження автомобіля (наприклад, деформації осі).

Щоб запобігти ризику ДТП, проходьте перевірку автомобіля у представника торгової марки.

Розміщення ультразвукових датчиків1

Переконайтеся, що область навколо ультразвукових датчиків, позначених стрілками 1, не перекрито (брудом, снігом, неправильно встановленим/закріпленим номерним знаком), пошкоджено, змінено (зокрема, під час фарбування) або закрито якимось аксесуаром, установленим у задній і/або передній частині чи з боків автомобіля (залежно від моделі).

Операція


Додатково до звукових сигналів екран 2 може відображати зону навколо автомобіля.

Залежно від обладнання, може знадобитися проїхати кілька метрів, перш ніж активується функція виявлення перешкод із боків.

Якщо всі зони затемненні, система контролює все середовище автомобіля:

  • екран A: виконується аналіз зони навколо автомобіля;
  • екран B: аналіз зони навколо автомобіля виконано.

Виявлення перешкод

Система здатна виявляти більшість перешкод, розташованих ззаду та, залежно від наявного обладнання, біля передньої й бічних частин транспортного засобу.

Частота звукового сигналу збільшуватиметься в міру наближення автомобіля до перешкоди, доки не стане постійним звуковим сигналом на відстані приблизно 20 см для перешкоди, виявленої з боків, і приблизно 30 см для перешкоди, виявленої спереду або ззаду.

Відображається область, де виявлено перешкоду (дисплей C). Залежно від автомобіля зона відображається зеленим, помаранчевим (або жовтим, залежно від автомобіля) або червоним кольором, залежно від близькості виявленої перешкоди.

tip

Якщо під час маневру змінено траєкторію, система може попередити про небезпеку зіткнення з перешкодою із запізненням.

Особливий випадок виявлених перешкод збоку


Залежно від напрямку коліс система визначає траєкторію руху автомобіля й повідомляє водія про будь-яку небезпеку чи можливість зіткнення з перешкодою 3 з боків автомобіля.

У разі виявлення перешкод із боків:

  • під час наближення до перешкоди частота звукових сигналів поступово збільшується, перетворюючись на безперервний звуковий сигнал. Відображається область, де виявлено перешкоду 3 (дисплей D);
  • Якщо ризику зіткнення немає, під час наближення до перешкоди звуковий сигнал не лунатиме. Залежно від автомобіля ділянка, де виявлено перешкоду 3, відображається впереміш.
tip

Якщо під час маневру змінено траєкторію, система може попередити про небезпеку зіткнення з перешкодою із запізненням.

Увімкнення/вимкнення

Автомобілі, обладнані мультимедійним екраном 4


У розділі "АВТОМОБІЛЬ" мультимедійної системи 4 натисніть меню "Парктронік".

Увімкніть або вимкніть області, охоплені ультразвуковими детекторами.

Детальніші відомості наведено в інструкції з експлуатації мультимедійної системи.

Примітка. Залежно від автомобіля, "задню" зону виявлення неможливо вимкнути.

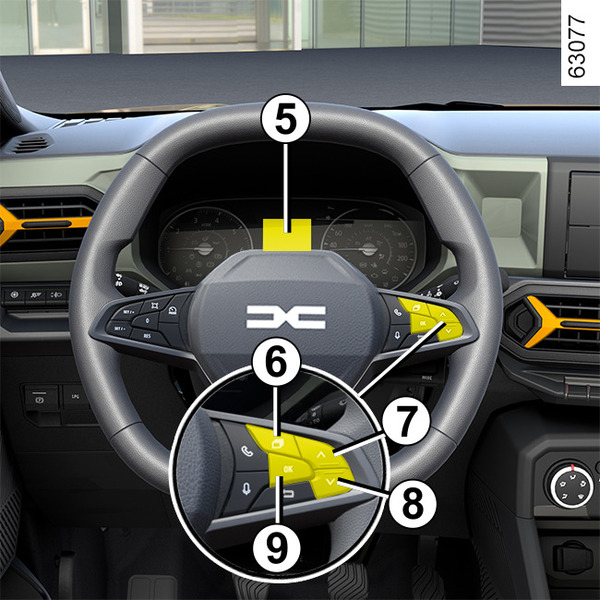

Увімкнення й вимкнення системи за допомогою бортового комп’ютера 5

(відрізняється залежно від моделі автомобіля)


Автомобіль не рухається:

  • Коли автомобіль не рухається, натисніть перемикач 6 необхідну кількість разів, доки не перейдете на вкладку 2_ALL_416_1_pictogramme.png ;

або

  • натисніть перемикач 6 і кілька разів натисніть кнопку 7 або 8, щоб перейти до меню 3_ALL_038_1_pictogramme.png ;
  • використовуйте кнопку 9 "OK";
  • кілька разів натискайте кнопку 7 або 8, доки перейдете до меню 3_ALL_108_1_pictogramme.png , та натисніть перемикач 9 "OK";
  • кілька разів натискайте кнопку 7 або 8, доки перейдете до меню "АСИСТЕНТ ВОД.", та натисніть перемикач 9 "OK";
  • кілька разів натискайте кнопку 7 або 8, доки перейдете до меню "Паркування", та натисніть перемикач 9 "OK";
  • Натисніть перемикач 9 "OK" знову, щоб увімкнути або вимкнути функцію:
    • 2_ALL_503_1_pictogramme.png функцію активовано;
    • 2_ALL_502_1_pictogramme.png функцію дезактивовано.

Примітка. Залежно від автомобіля, задню зону виявлення неможливо вимкнути.

Автоматичне вимкнення парктроніка

Система вимикається:

  • при перевищенні швидкості 10 км/год;
  • якщо автомобіль (залежно від моделі) не рухається понад приблизно 5 секунд і система визначає перешкоди (наприклад, у заторі тощо);
  • коли ви в положенні N або P;
  • коли виявлено несправності у функціонуванні.

Примітка. Залежно від моделі, якщо автомобіль оснащено зчіпним пристроєм, який розпізнається системою, вимикається лише функція допомоги під час паркування позаду.

Налаштування

warning

З міркувань безпеки виконуйте будь-які регулювання після зупинки автомобіля.

tip

Щоразу, коли автомобіль запускається, функція відновлює стан активності, збережений під час останньої зупинки двигуна.

Налаштування параметрів з екрана мультимедійної системи 4


Коли автомобіль нерухомий, у розділі "Автомобіль" з мультимедійного екрана 4 натисніть меню "Парктронік".

Детальніші відомості наведено в інструкції з експлуатації мультимедійної системи.

Налаштування з бортового комп'ютера 5

(відрізняється залежно від моделі автомобіля)


  • Коли автомобіль не рухається, натисніть перемикач 6 необхідну кількість разів, доки не перейдете на вкладку 2_ALL_416_1_pictogramme.png ;

або

  • натисніть перемикач 6 і кілька разів натисніть кнопку 7 або 8, щоб перейти до меню 3_ALL_038_1_pictogramme.png ;
  • використовуйте кнопку 9 "OK";
  • кілька разів натискайте кнопку 7 або 8, доки перейдете до меню 3_ALL_108_1_pictogramme.png , та натисніть перемикач 9 "OK";
  • кілька разів натискайте кнопку 7 або 8, доки перейдете до меню "АСИСТЕНТ ВОД.", та натисніть перемикач 9 "OK";
  • кілька разів натискайте кнопку 7 або 8, доки перейдете до меню "Паркування", та натисніть перемикач 9 "OK" знову;

Вимкнення звуку системи

(відрізняється залежно від моделі автомобіля)

Увімкніть або вимкніть звук парктроніка.

Примітка. Якщо ви вимкнете звук, при наближенні до перешкоди вас попередить тільки дисплей.

Гучність звукового сигналу парктронiка

Відрегулюйте гучність допомоги при паркуванні за допомогою шкали гучності.

tip

Щоразу, коли автомобіль запускається, функція відновлює стан активності, збережений під час останньої зупинки двигуна.

Особливі випадки

Ви можете вручну вимкнути звукові сигнали або, залежно від автомобіля, відповідну зону виявлення у наступних випадках:

  • якщо перед ультразвуковими датчиками розташовано причіп або обладнання для буксирування чи транспортування, яке система не може розпізнати;
  • ультразвукові датчики пошкоджені.

Примітка. Якщо звук вимкнено, екрани продовжуватимуть хаотично попереджати вас.

Функціональні збої

Коли система виявляє робочу несправність:

  • якщо ввімкнено передачу заднього ходу, протягом приблизно трьох секунд лунає звуковий сигнал, а на панелі приладів з’являється повідомлення "Перевірте датч. паркування";
  • або система не видає звуків (якщо її не було деактивовано навмисно) чи у разі ввімкнення передачі заднього ходу не відображається повідомлень.

Перевірте, чи не забруднено ультразвукові датчики. Якщо несправність не зникає, зверніться до офіційного представника торгової марки.

tip

Коли автомобіль рухається з меншою швидкістю ніж 10 км/год, деякі джерела шуму (мотоцикли, вантажівки, відбійні молотки тощо) можуть викликати спрацювання звукової сигналізації системи допомоги під час паркування.

Рекомендації

tip

Обслуговування/ремонт системи

  • У разі зіткнення ультразвукові датчики можуть зміститися, що вплине на їх подальшу роботу. Вимкніть відповідну функцію та зверніться до офіційного дилера.
  • Будь-яке технічне обслуговування в місці встановлення ультразвукових датчиків (ремонт, заміна компонентів тощо) має виконувати кваліфікований персонал.

Обслуговувати систему може лише офіційний представник торгової марки.

Порушення в роботі системи

За певних умов роботу системи може бути порушено, або вона може зазнати пошкодження. Зокрема:

  • погані погодні умови (дощ, сніг, град, ожеледиця тощо);
  • деякі типи шуму (мотоцикла, вантажного автомобіля, відбійного молотка тощо);
  • установлення несумісної буксирувальної кулі або гачка.

Ризик помилкового спрацювання сигналізації чи відсутність попереджень

Якщо система поводиться ненормально, зверніться до офіційного представника торгової марки.

Обмеження роботи системи

  • Щоб забезпечити належну роботу системи, область навколо ультразвукових датчиків має бути чистою й без додаткового обладнання.
  • Система не змозі розпізнавати малі об’єкти, що рухаються поруч з автомобілем (мотоцикли, велосипеди, пішоходи тощо).
  • Система може не виявляти перешкоди, розташовані надто близько до автомобіля.
  • Система може не попереджати про транспортні засоби чи перешкоди, швидкість яких значно відрізняється від швидкості вашого автомобіля.
  • Якщо під час маневру змінити траєкторію, система може із запізненням попереджати про перешкоди
