Operación

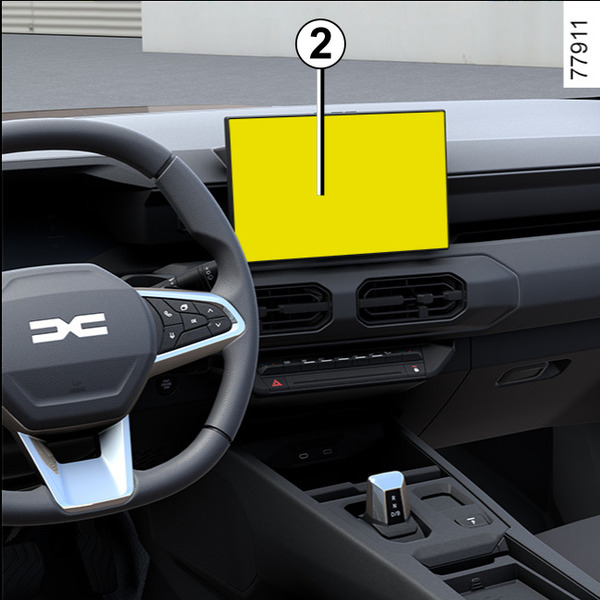

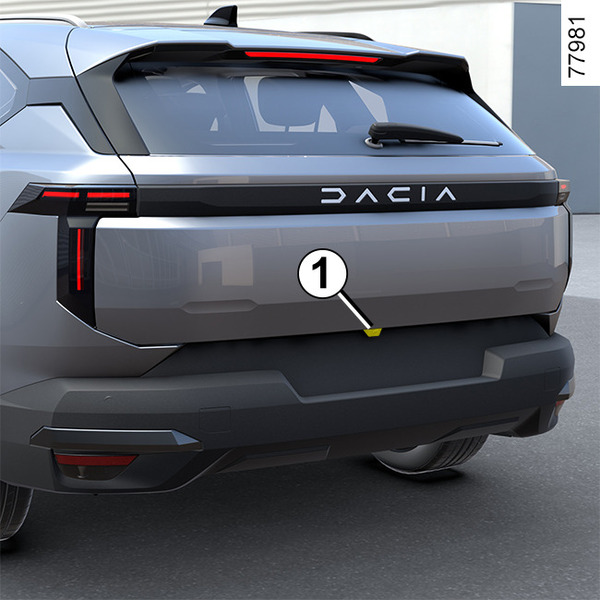

Al dar marcha atrás, la cámara 1 situada en la parte trasera del vehículo transmite una vista de la zona detrás del vehículo a la pantalla multimedia 2.

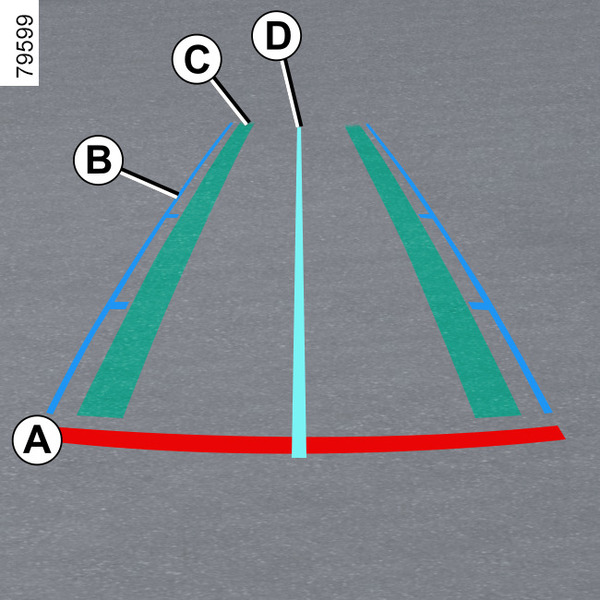

El sistema funciona con la ayuda de líneas de guía.
La línea guía fija A indica una distancia de aproximadamente 30 cm por detrás del vehículo.
Cuando se alcanza la zona roja, guíese por la representación del parachoques para detenerse con precisión.
Las líneas guía móviles del vehículo B indican su trayectoria según la posición del volante de dirección. Se han dispuesto pequeños marcadores para indicar distancias aproximadas de 70 cm y 150 cm.
Las líneas guía móviles para las ruedas C indican la trayectoria de las ruedas en función de la posición del volante de dirección.
Las líneas guía de remolque D indican la trayectoria del sistema de remolcado en función de la posición del volante de dirección. Permite que el conductor pueda situar el sistema de remolcado lo más cerca posible del cabezal de acoplamiento del remolque.
« Vista del tráiler »
En marcha adelante con un remolque conectado, pulse el menú "Cámara" en el mundo "Vehículo" de su pantalla multimedia 2 para activar la cámara 1 y transmitir una vista del entorno trasero durante aproximadamente 30 segundos.
Ajustes
Desde la pantalla multimedia 2, con la marcha atrás engranada, pulse el botón "Ajustes" para añadir o eliminar las líneas guía.
Para obtener más información, consulte el manual del sistema multimedia.
tip
Compruebe que la cámara no quede oculta (por suciedad, barro, nieve, condensación, etc.).
Función "Zoom auto"
Si se detecta un obstáculo detrás del vehículo, la función "Zoom auto" cambia la vista actual a una vista cenital.
Para activar/desactivar la función "Zoom auto", consulte las instrucciones multimedia.
tip
La pantalla muestra una imagen invertida, igual que un retrovisor.
Las líneas guía son una representación proyectada sobre una superficie plana. Esta información no se tiene en cuenta cuando se superponen en un objeto vertical o un objeto en el suelo.
Los objetos que aparecen en el borde de la pantalla pueden aparecer deformados.
En caso de luminosidad excesiva (nieve, vehículo al sol, etc.), la visión de la cámara podría verse afectada.
Si el maletero está abierto o mal cerrado, aparece el mensaje "Maletero abierto".
Averías de funcionamiento
Cuando se engrana la marcha atrás, si el sistema detecta una avería, se muestra temporalmente una pantalla negra en la pantalla multimedia 2.
Esto puede deberse a un fallo que afecte a la cámara o a la pantalla (claridad, imagen fija, retraso en la transmisión, etc.).
Si la pantalla en negro persiste temporalmente, diríjase a un Distribuidor Autorizado.
warning
Esta función es una ayuda complementaria. No puede por tanto, en ningún caso, sustituir la vigilancia ni la responsabilidad del conductor.
El conductor debe estar siempre atento a cualquier imprevisto que pueda surgir mientras conduce: asegúrese siempre de que no haya obstáculos en movimiento ni otros demasiado pequeños o delgados (como un niño, un animal, un cochecito, una bicicleta, una piedra o un poste, etc.) en el ángulo muerto durante las maniobras.
Diferencias entre la distancia prevista y la distancia real aparente

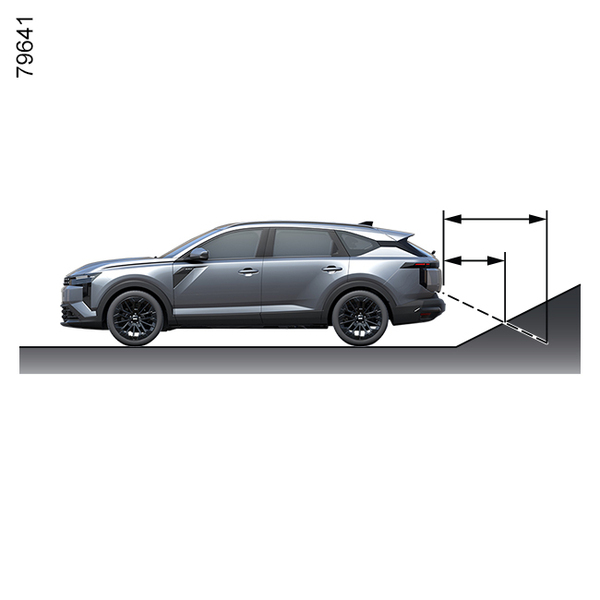

En presencia de una pendiente ascendente pronunciada
Los objetos que aparecen en la pantalla están en realidad más cerca de lo que parecen.

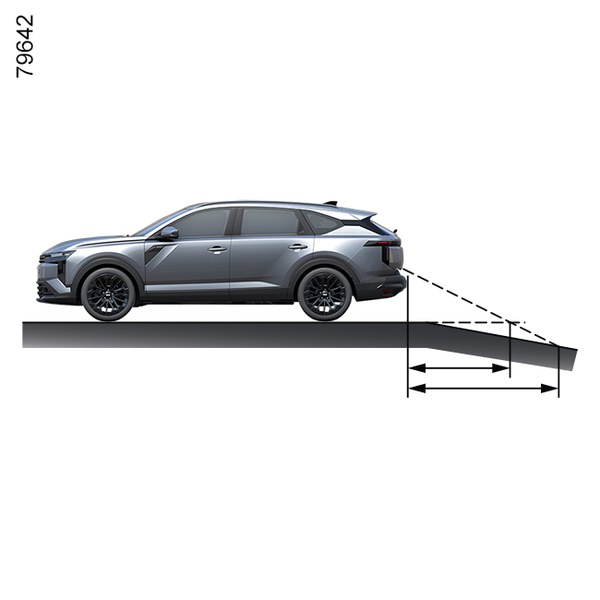

En presencia de una pendiente descendente pronunciada
Los objetos que aparecen en la pantalla están en realidad más alejados de lo que parecen.

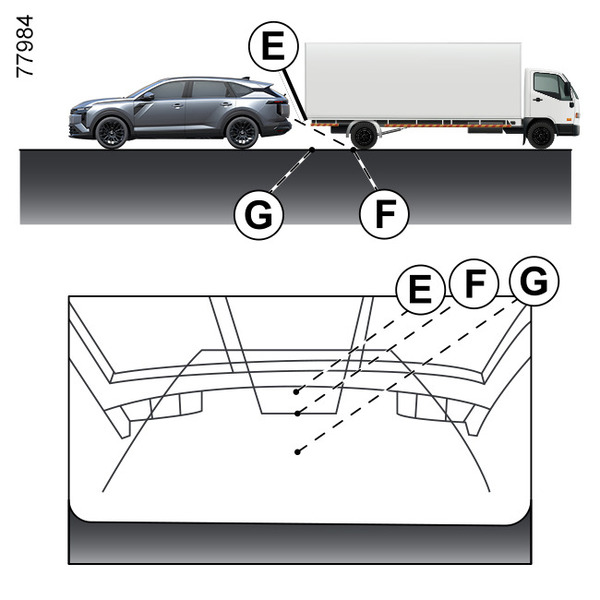

En presencia de un objeto saliente
En la pantalla, el objeto E aparece más alejado que el punto en el piso F. En realidad, el objeto E está a la misma distancia que el punto en el piso G.
La trayectoria indicada por las líneas guía móviles no tiene en cuenta la prominencia de los objetos altos. Asimismo, el vehículo puede golpear el objeto E al circular marcha atrás hacia la posición G.
