Dacia Striker

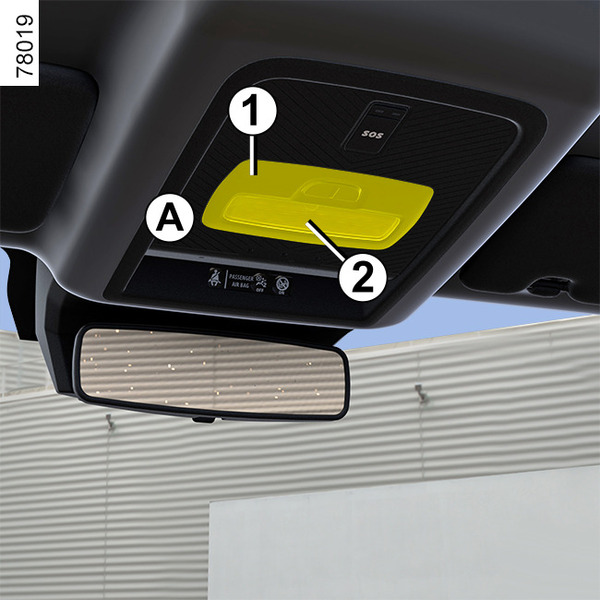

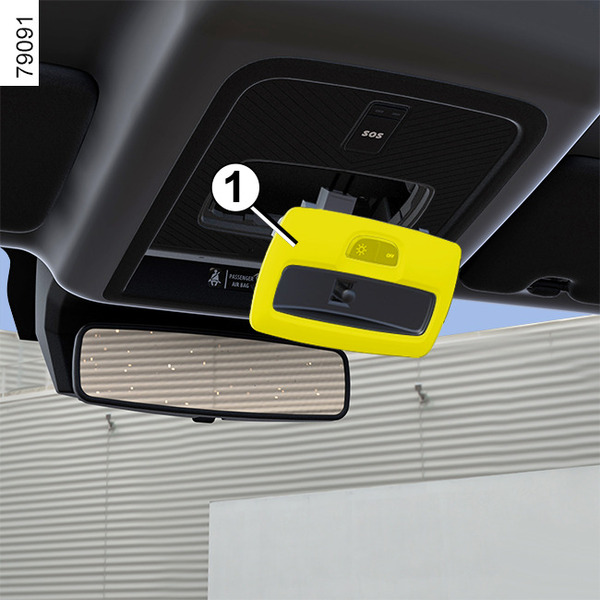

Plafonier delantero 1

• Soltar la lente 2 con la ayuda de un útil similar a un destornillador plano y posicionado en A;

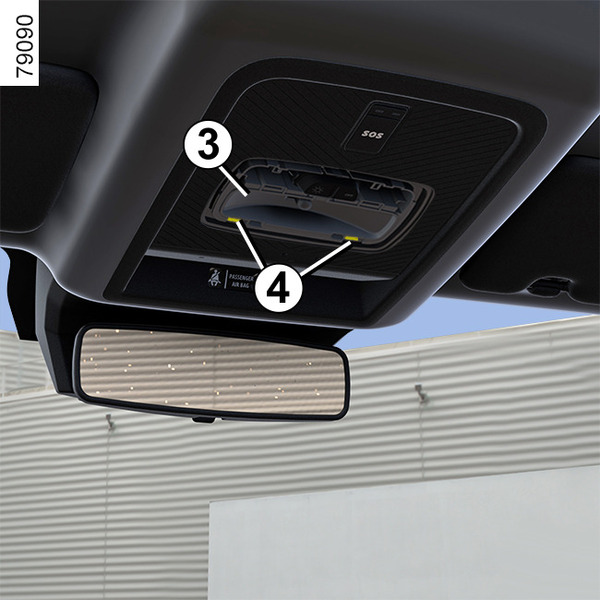

• suelte y libere el portalámparas 3 con ayuda de las pestañas 4;
• extraiga la bombilla concernida.

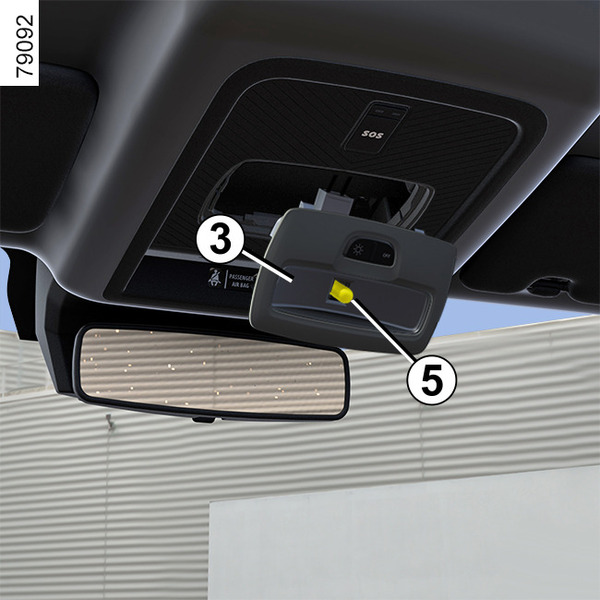

Tipo de lámpara 5: W5W.

Reposición

• Encaje la lente 2 en el portalámparas 3;

• fije el plafón 1 hasta oír un clic;
• asegurar que la luz del plafonier esté colocada correctamente y bloqueada en su lugar.

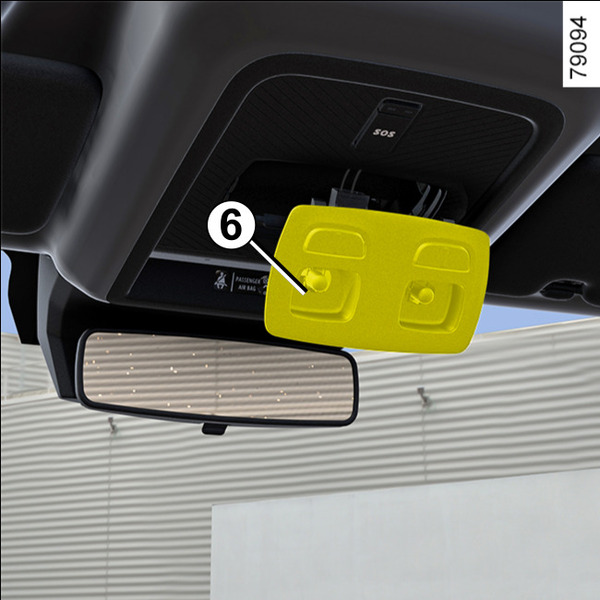

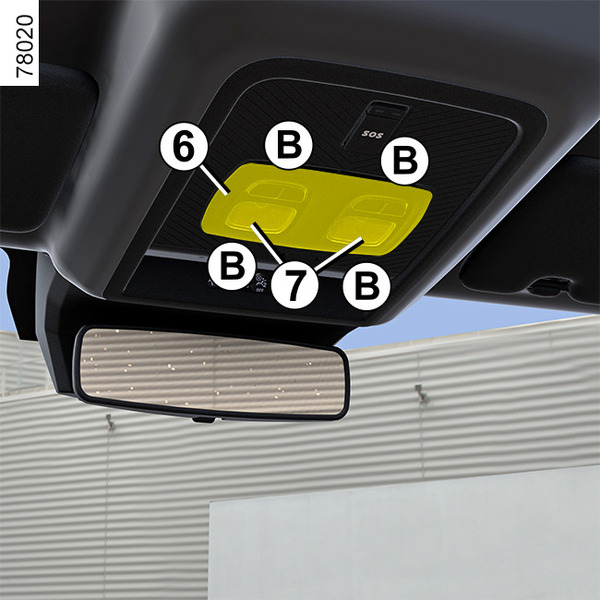

Focos de lectura delanteros 6

• Soltar la lente 7 con la ayuda de un útil similar a un destornillador plano y posicionarlo en B;

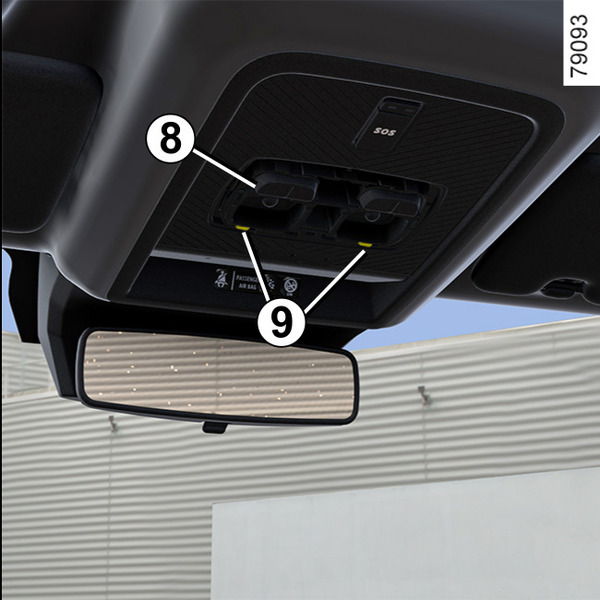

• suelte y libere el portalámparas 8 con ayuda de las pestañas 9;
• extraiga la bombilla concernida.

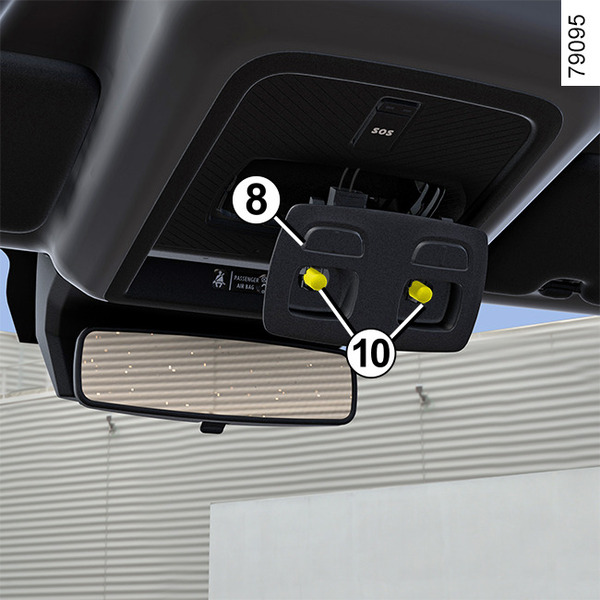

Tipo de lámpara 10: W5W.

Reposición

• Encaje la lente 7 en el portalámparas 8;

• fíjela en la unidad del foco de lectura 6 hasta que emita un chasquido;
• comprobar que la luz de lectura esté correctamente colocada y encajada en su lugar.

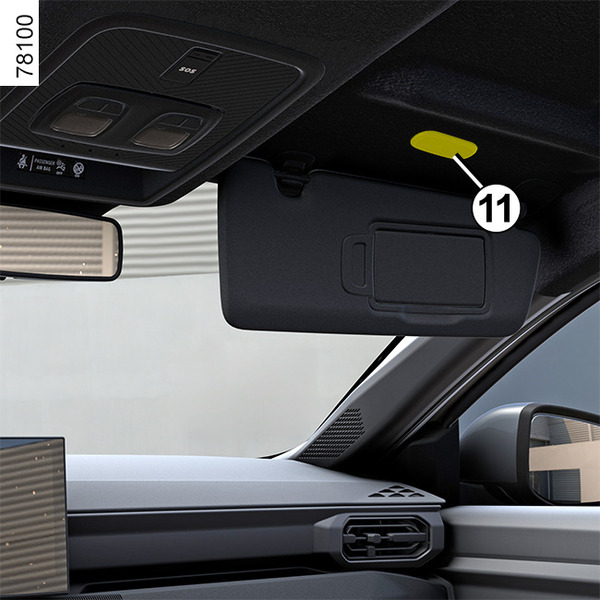

Luces de los espejos de cortesía 11

Soltar la luz 11 presionando la pestaña hacia su izquierda (con un destornillador de punta plana o similar).

Saque la lámpara concernida.

Tipo de lámpara: W5W.

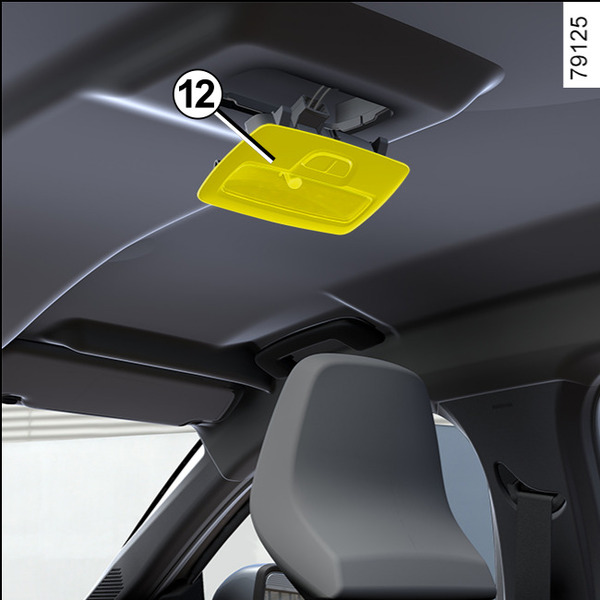

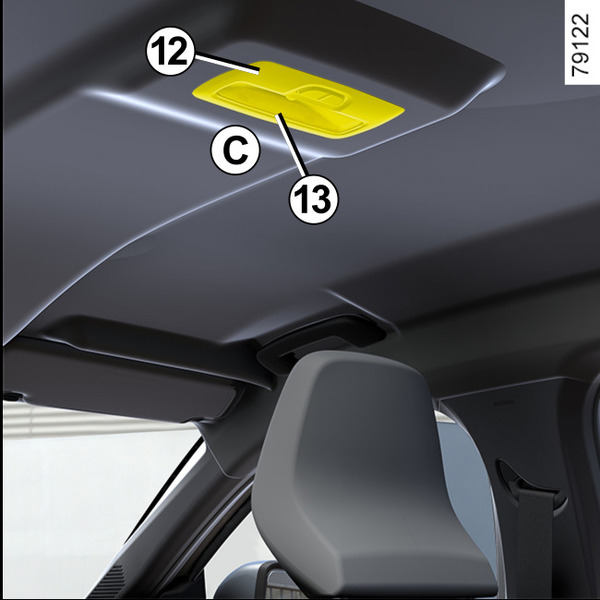

Foco de lectura trasero 12

• Soltar la lente 13 con la ayuda de un útil similar a un destornillador plano y posicionarlo en C;

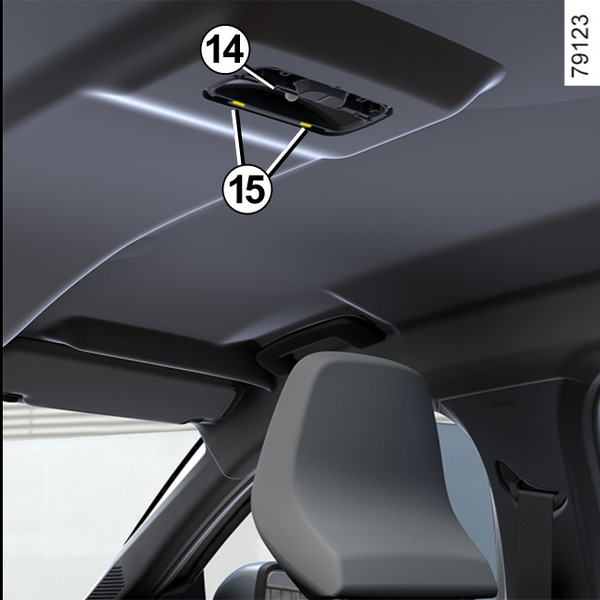

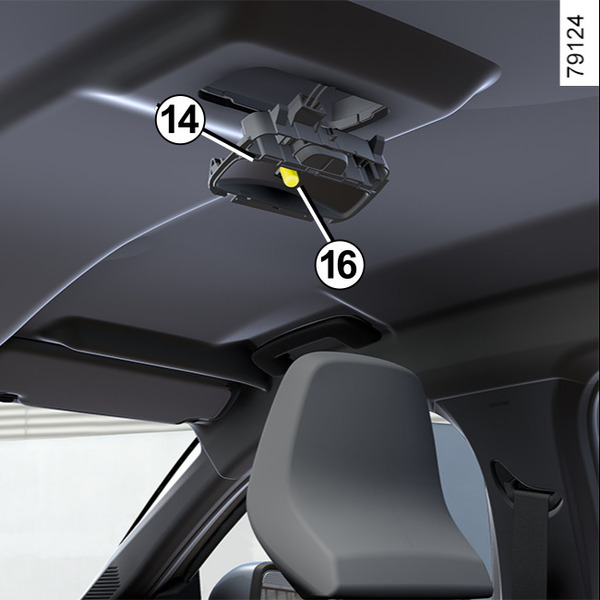

• suelte y libere el portalámparas 14 con ayuda de las pestañas 15;
• extraiga la bombilla concernida.

Tipo de lámpara 16: W5W.

Reposición

• Encaje la lente 13 en el portalámparas 14;

• enganche el foco de lectura 12 hasta que escuche el clic;
• comprobar que la luz de lectura esté correctamente colocada y encajada en su lugar.

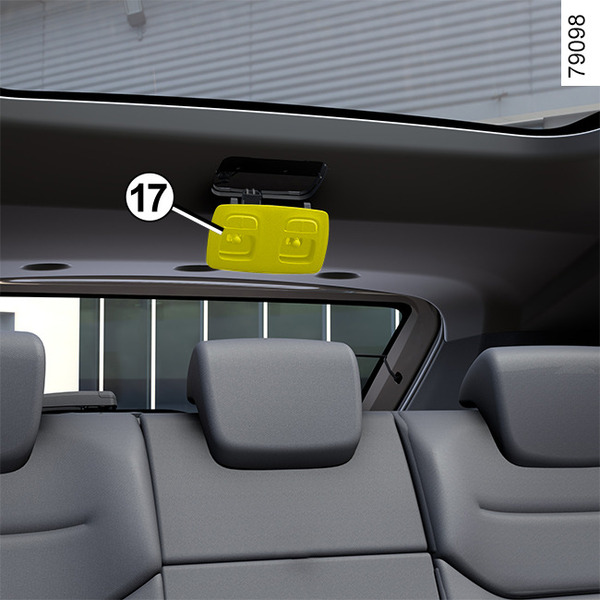

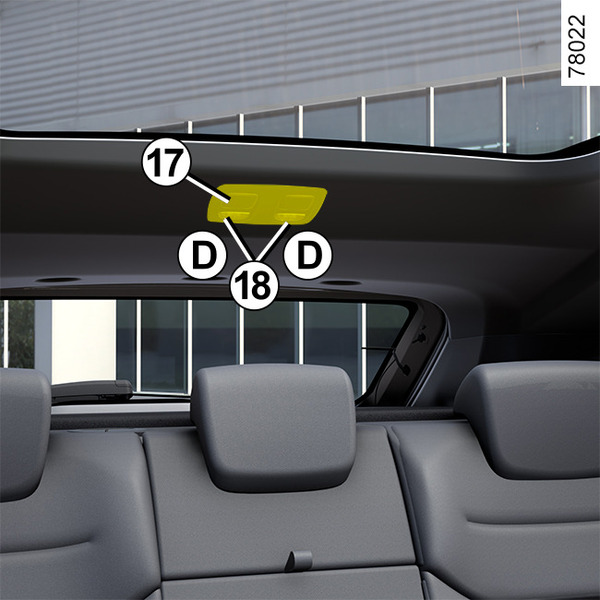

Foco de lectura trasero 17

(según el vehículo)

• Suelte el difusor 18, utilizando un útil como un destornillador plano, en la zona D;

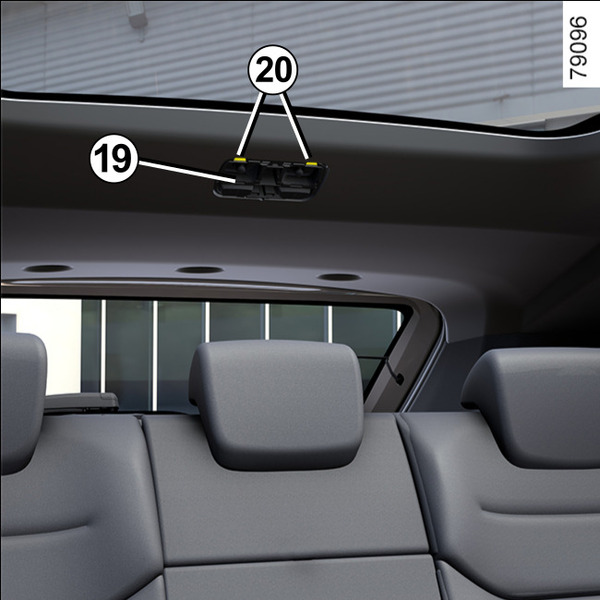

• suelte y libere el portalámparas 19 con ayuda de las pestañas 20;
• extraiga la bombilla concernida.

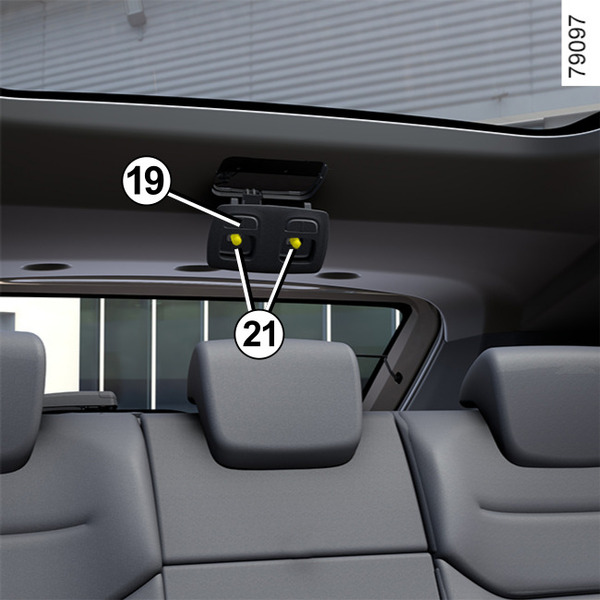

Tipo de lámpara 21: W5W.

Reposición

• Encaje la lente 18 en el portalámparas 19;

• enganche el foco de lectura 17 hasta que escuche el clic;
• comprobar que la luz de lectura esté correctamente colocada y encajada en su lugar.

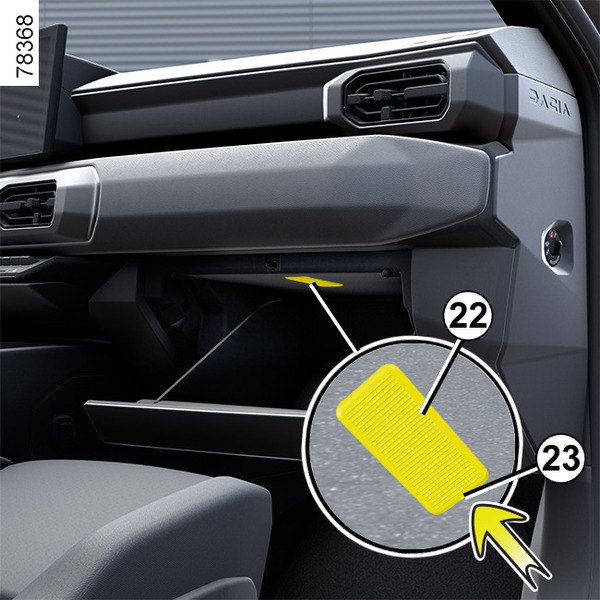

Iluminador de guantera 22

(según el vehículo)

Soltar la luz 22 con un destornillador plano o un útil similar, presionando la pestaña 23 para mover la luz hacia el interior de la guantera.

Desconecte el iluminador.

Tipo de lámpara: W5W.

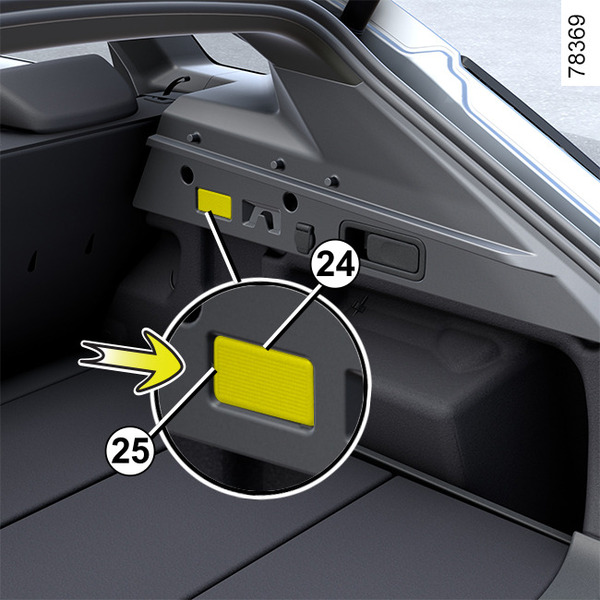

Iluminación del maletero 24

Suelte la luz 24 utilizando un útil, como un destornillador plano o similar, para presionar la lengüeta 25 con el fin de mover la luz hacia el interior del maletero.

Desconecte el iluminador.

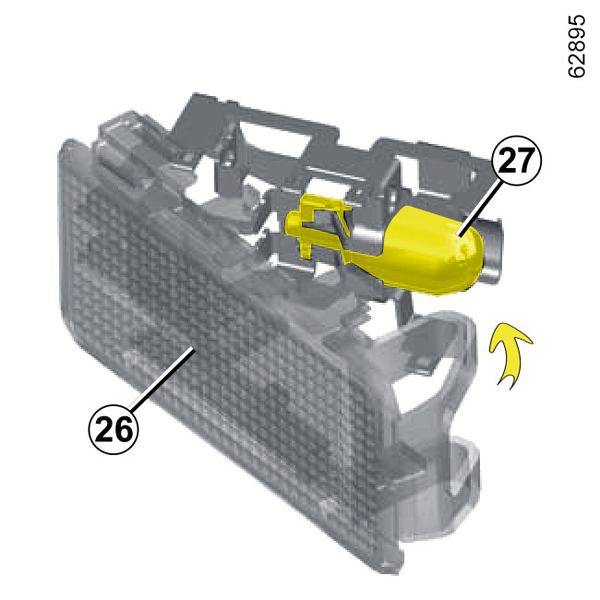

Suelte el difusor 26 y acceda a la lámpara 27.

Tipo de lámpara 27: W5W.
