Dacia Jogger
Faros: vehículos con luces halógenas
(según el vehículo)
Puede sustituir las lámparas que se describen a continuación. No obstante, le aconsejamos que sea un Representante de la marca el que las sustituya si la manipulación parece difícil.

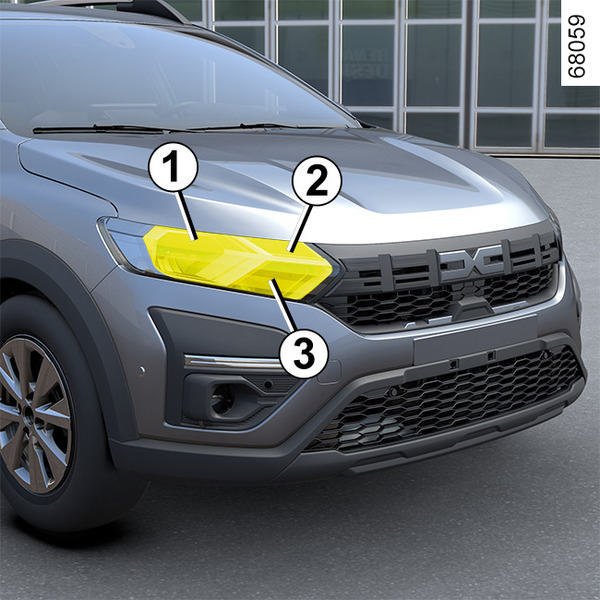

Luces de cruce 1

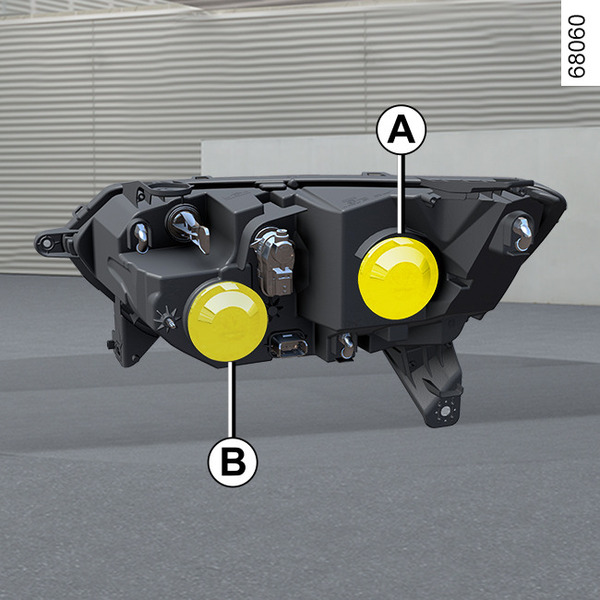

Retire la tapa A.
Suelte el conector 5, extraiga el conjunto de su alojamiento y saque la lámpara.
Tipo de lámpara:H7.
Una vez cambiada la lámpara, solicite a un profesional la operación de ajuste de las luces.

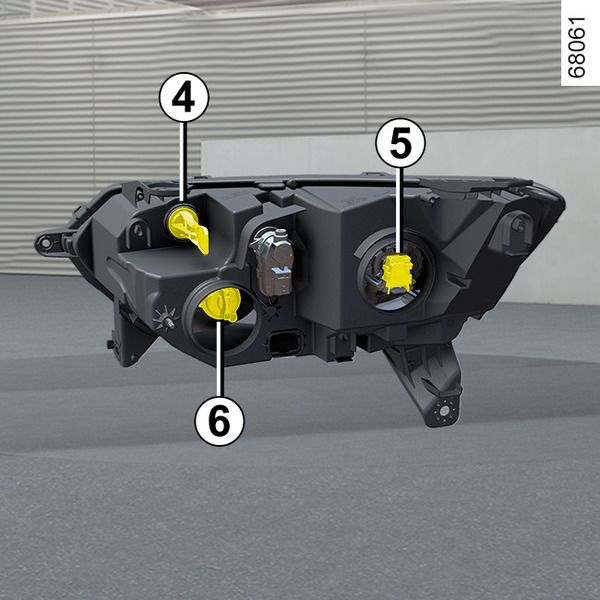

Intermitentes 2
Gire el portalámparas 4 un cuarto de vuelta para acceder a la lámpara.
Tipo de lámpara:PY21W.
warning
Las bombillas están sometidas a presión y pueden romperse durante la sustitución.
Riesgo de lesiones.
Luces de día/de posición, luces de carretera 3
Retire la tapa B.
Suelte el conector 6, extraiga el conjunto de su alojamiento y saque la lámpara.
Tipo de bombilla:H15.
No toque el cristal de la bombilla. Agárrela por el casquillo.
Utilice obligatoriamente lámparas antiU.V.55/15W para no estropear el cristal plástico de los faros.
Marcar la posición de la lámpara antes de desmontarla para colocarla correctamente durante el montaje.
Una vez cambiada la bombilla, vuelva a poner la tapa correctamente.
warning
Al realizar intervenciones cerca del motor, tenga en cuenta que éste puede estar caliente. Además, el motoventilador puede ponerse en marcha en cualquier momento. La etiqueta
integrada en el compartimento del motor se lo recuerda.
Riesgo de lesiones.
tip
Según la legislación vigente o por precaución, consiga en su Representante de la marca una caja de repuesto que incluya un juego de lámparas y un juego de fusibles
warning
Cualquier intervención (o modificación) en el sistema eléctrico debe ser efectuada por un representante de la marca, ya que una conexión incorrecta podría causar daños al equipo eléctrico (cableado, elementos y, en particular, el alternador). Además, su Representante de la marca dispone de las piezas necesarias para la adaptación.
Faros: vehículos con faros LED y halógenos
(según el vehículo)
Puede sustituir las lámparas que se describen a continuación. No obstante, le aconsejamos que sea un Representante de la marca el que las sustituya si la manipulación parece difícil.

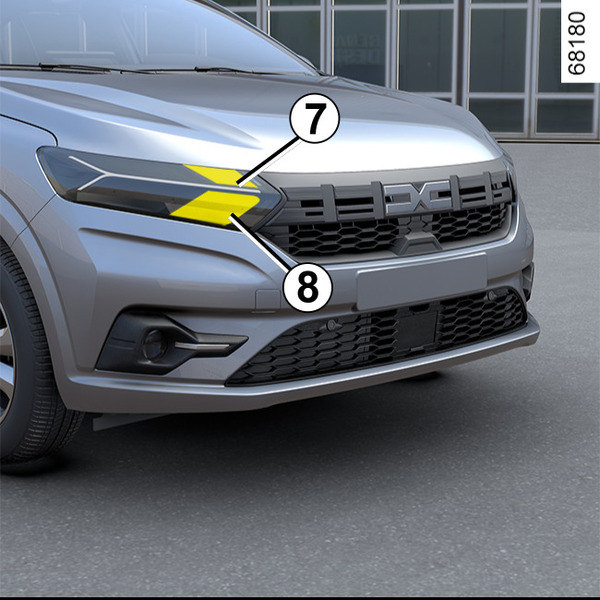

Indicadores de dirección 7

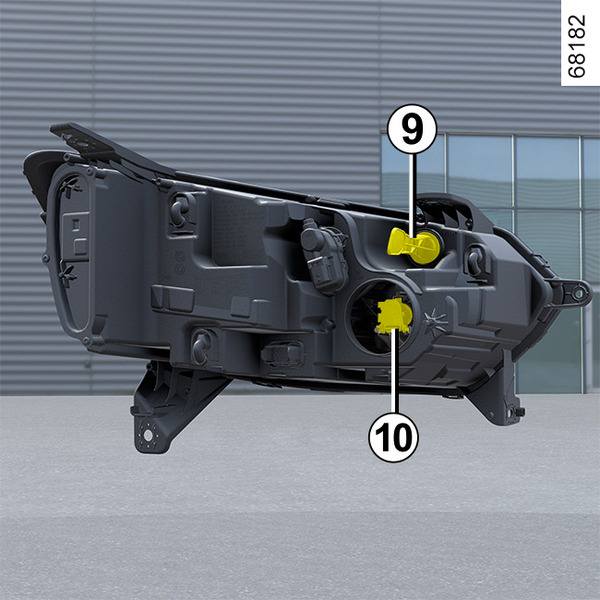

Gire el portalámparas 9 un cuarto de vuelta para acceder a la lámpara.
Tipo de bombilla:PY21W.
Luces de carretera principales 8

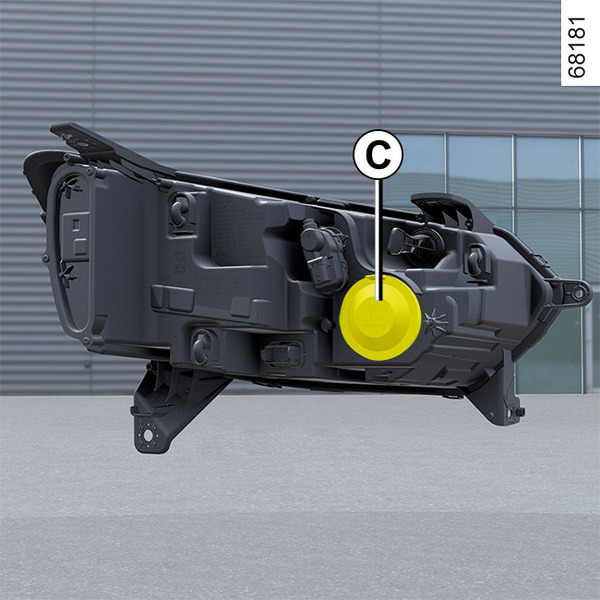

Retire la tapa C.
Suelte el conector 10, extraiga el conjunto de su alojamiento y saque la lámpara.
Tipo de lámpara:H7.
Utilice obligatoriamente bombillas antiparasitarias U.V.55W para no estropear el plástico de los faros.
No toque el cristal de la bombilla. Agárrela por el casquillo.
Marcar la posición de la lámpara antes de desmontarla para colocarla correctamente durante el montaje.
Una vez cambiada la bombilla, vuelva a poner la tapa correctamente.

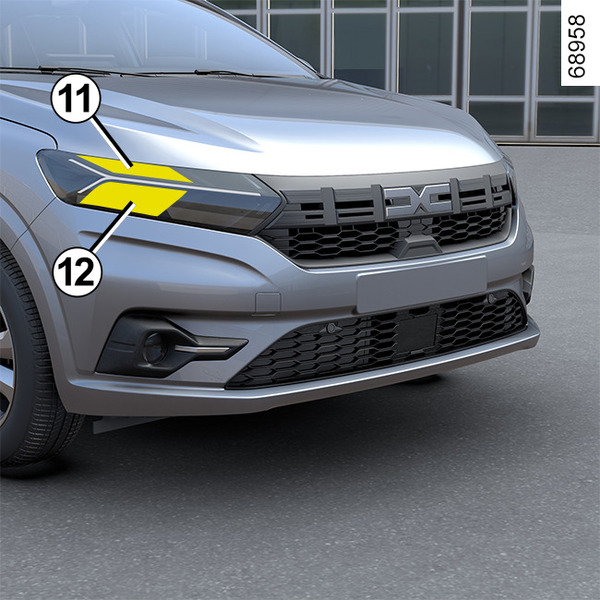

Luces de posición/de día LED 11
Consulte a un Representante de la marca.
Luces de cruce LED 12
Consulte a un Representante de la marca.

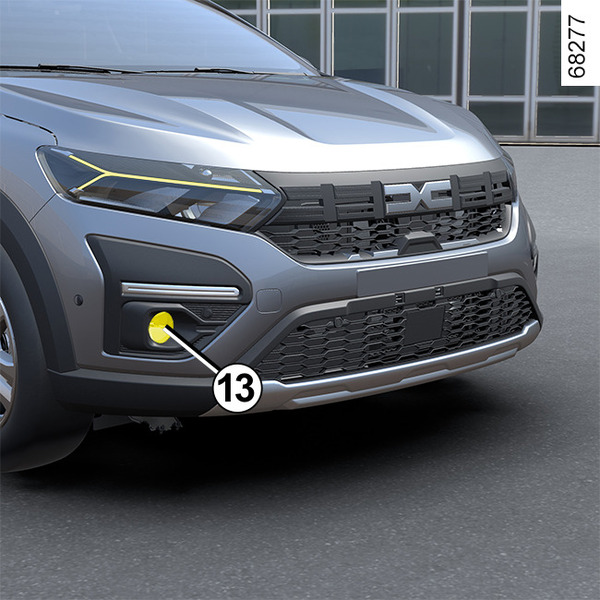

Luces antiniebla delanteras 13
Debido a su reducida accesibilidad, aconsejamos que se sustituyan las lámparas en un concesionario autorizado.

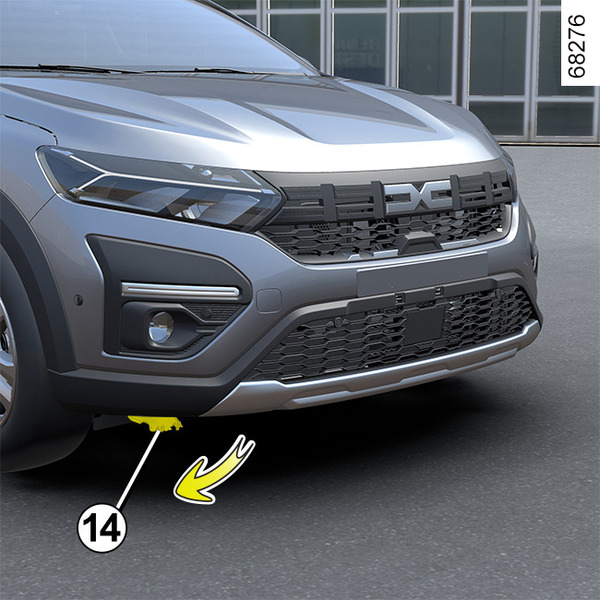

- Acceda al portalámparas soltando la tapa 14;
- gire un cuarto de vuelta el portalámparas;
- saque la bombilla.
Tipo de lámpara:H16LL.
Faros adicionales
En caso de que se quieran instalar luces antiniebla en el vehículo, consultar con un distribuidor autorizado.
Luces traseras e intermitentes
Luces de posición/luces antiniebla, luces indicadoras de dirección, luces de freno y luces de marcha atrás
(según el vehículo)

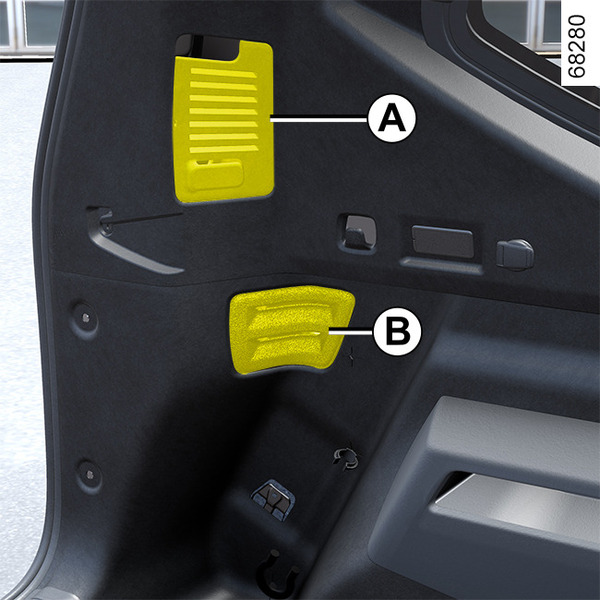

Abra el portón del maletero y extraiga las tapas A y B.

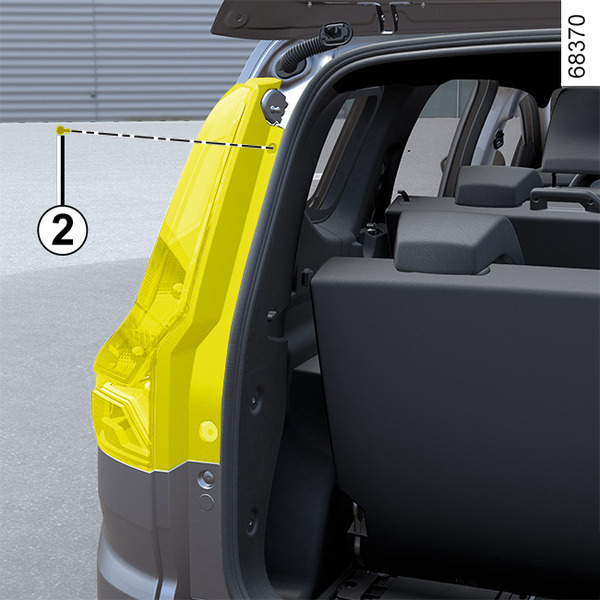

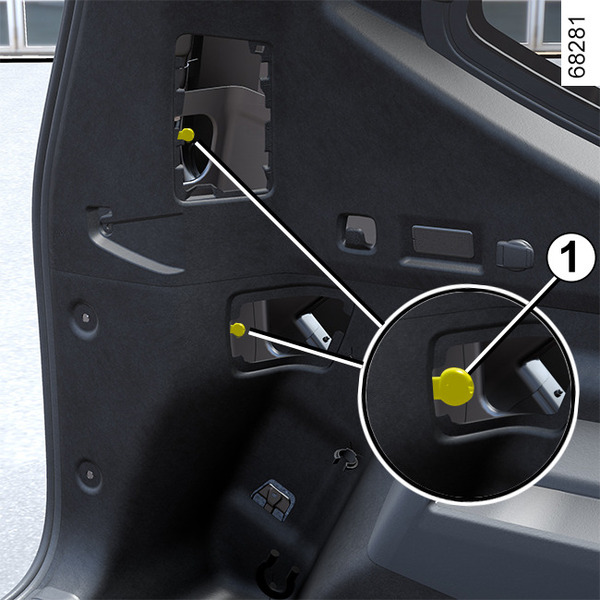

Afloje los tornillos 1 y 2 (con un destornillador o una herramienta similar); a continuación, retire la luz trasera desde el exterior del vehículo.

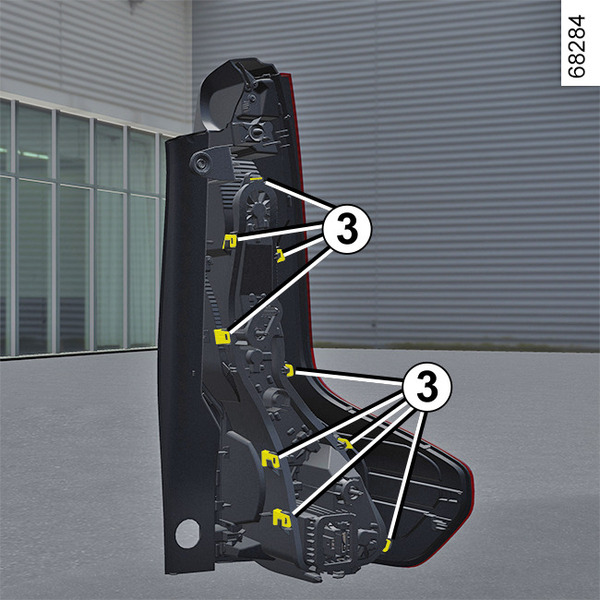

Tire de las lengüetas 3 para soltar el portalámpara.
Para montarla, proceda en sentido inverso.
Asegúrese de que quedan bien bloqueadas las lengüetas.

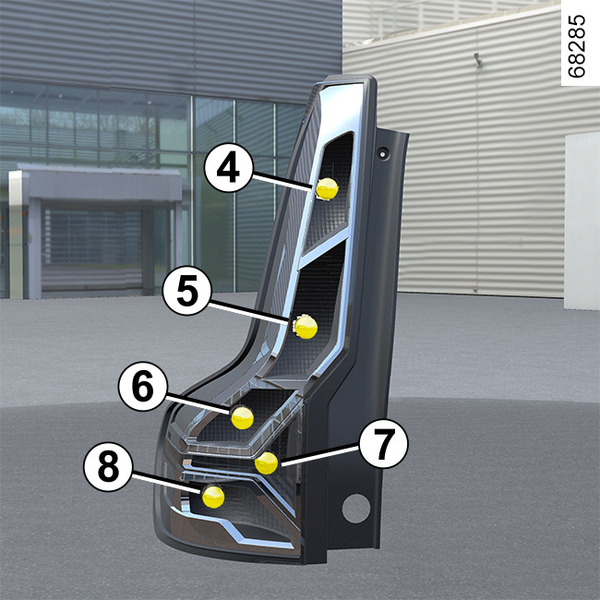

- 4.
Testigo de
Tipo de lámpara 4: P21W.
- 5.
Luces de freno
Tipo de lámpara 5: P21W.
- 6.
Luz de posición.
Tipo de lámpara 6: P21/5W.
- 7.
Luz de marcha atrás
(según el vehículo)
Tipo de lámpara 7: P21W.
- 8.
Luz lateral/luz antiniebla
Tipo de lámpara 8: P21/5W.

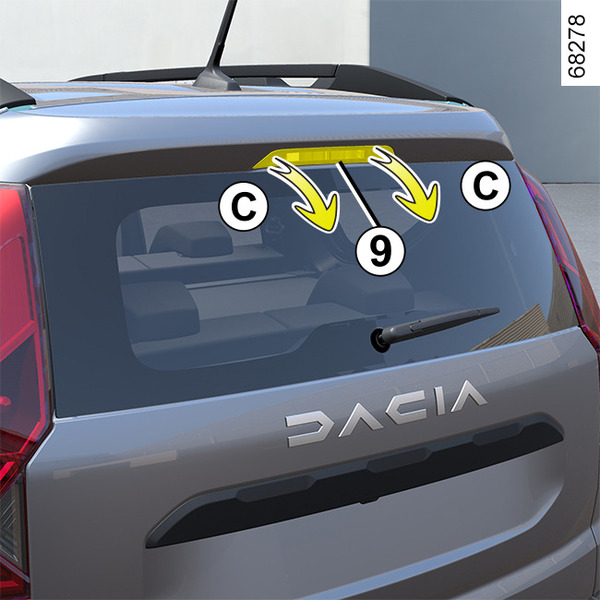

Tercera luz de stop 9
Con un destornillador plano o herramienta similar, suelte con precaución la luz de freno 9 mientras presiona la superficie superior de la luz de freno (movimiento C). Desconecte la luz de freno.

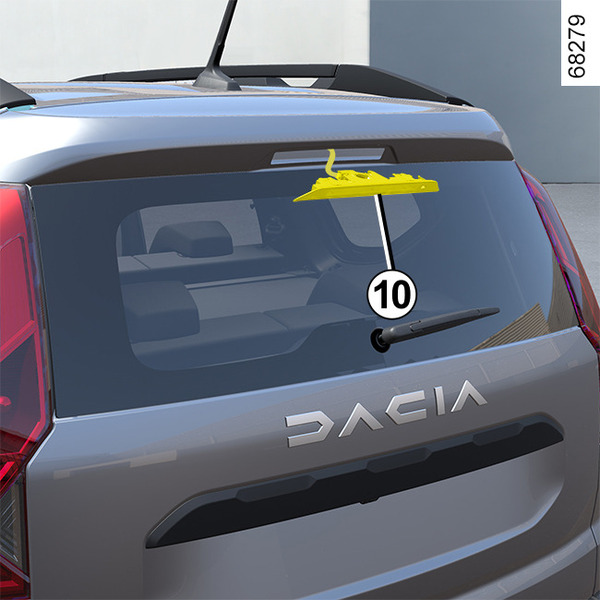

Acceda a la lámpara 10.
Tipo de lámpara 10: W16W
Para volver a realizar la instalación, coloque la luz de freno en el alerón.

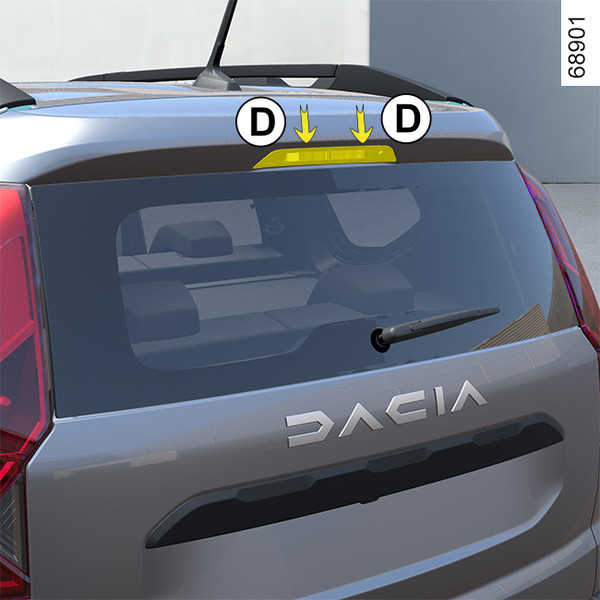

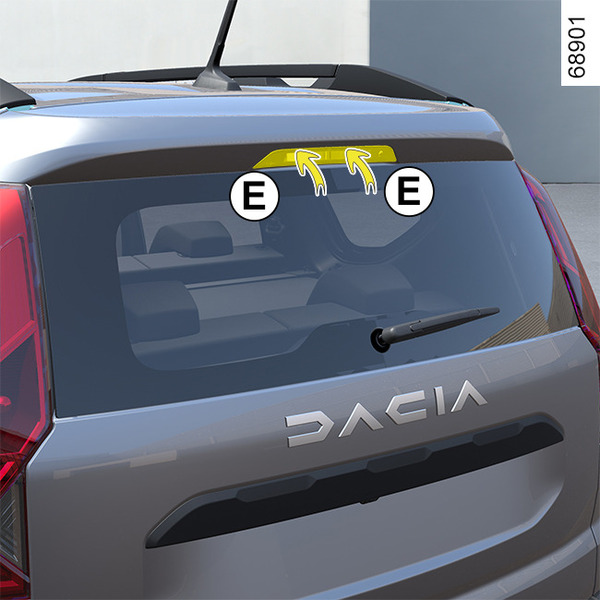

Presione el borde superior de la pieza (movimiento D) y, a continuación, empuje la superficie de la luz en las zonas donde se encuentran los clips hasta que quede encajada (movimiento E).
Ahora bien, debido a su escasa accesibilidad, le recomendamos que sea un representante de la marca quien sustituya la lámpara.

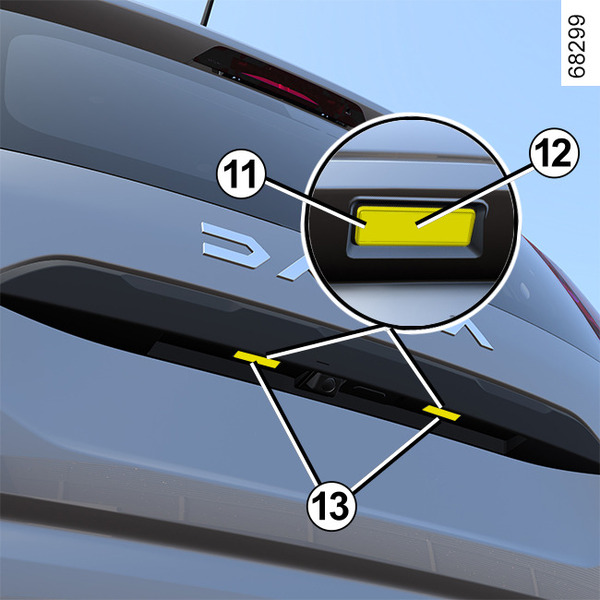

Luces de la matrícula 13
Suelte el iluminador 13 presionando la lengüeta 11 utilizando, por ejemplo, un destornillador plano.

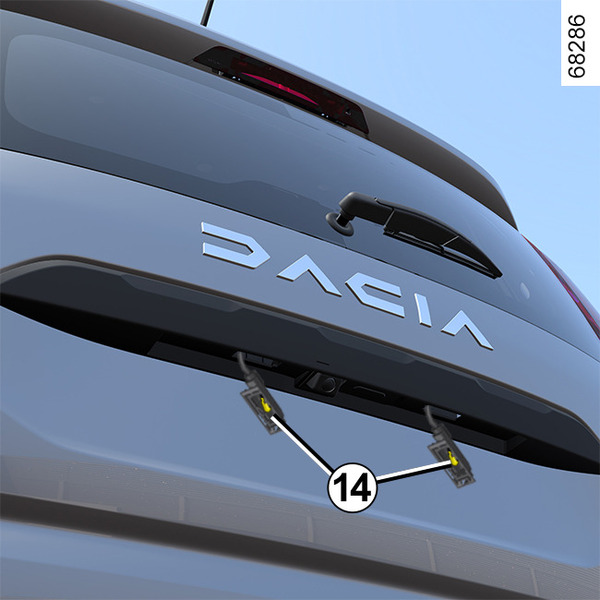

Desenganche la lente 12 y saque la lámpara 14.
Tipo de lámpara:W5W.
LED luces de la matrícula 13
(según el vehículo)
Consulte a un Representante de la marca.

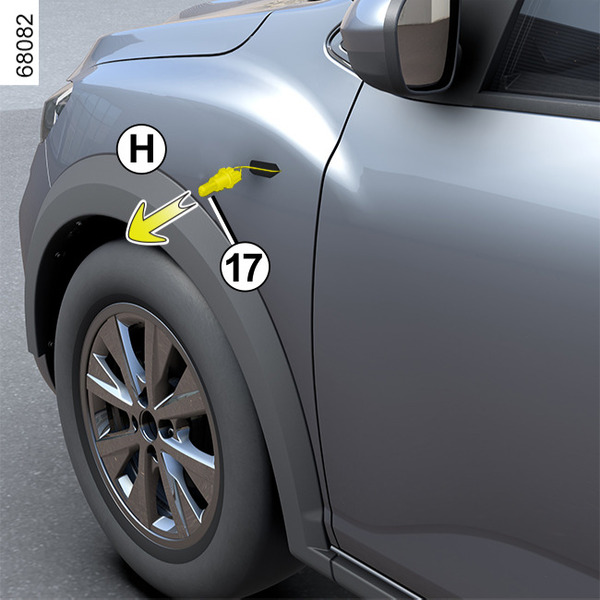

Testigos 15

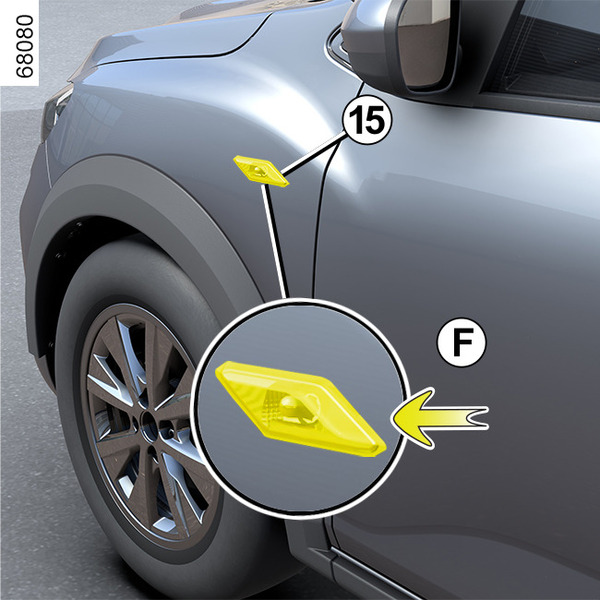

Suelte la luz indicadora de dirección 15 con un destornillador de punta plana o similar situado en F para apalancarla hacia el exterior del vehículo.

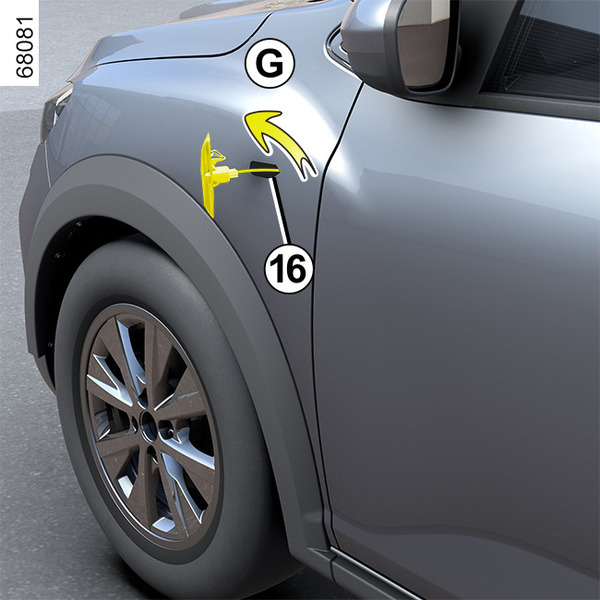

Gire un cuarto de vuelta (movimiento G) el portalámparas 16 y extraiga la lámpara 17 (movimiento H).
Tipo de lámpara:WY5W.
Cambie la lámpara y ponga el repetidor en su sitio.
