Dacia Jogger
Para los vehículos que se encuentren equipados, se emplea en caso de transportar animales o equipajes para aislarlos de la zona de los pasajeros.
Se instala detrás de la banqueta trasera de la segunda fila o detrás de los asientos del conductor y del pasajero.
warning
La red de separación de equipajes no debe utilizarse para sujetar o fijar objetos.
Riesgo de lesiones.

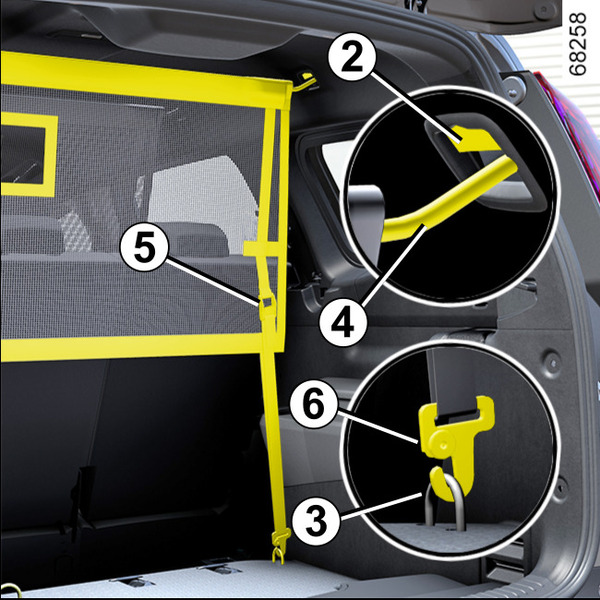

Colocación de la red de separación detrás de los asientos traseros de la segunda fila
En el interior del vehículo y a cada lado:
- extraiga los asientos traseros de la tercera fila;
- introducir la varilla superior de la red 4 por los puntos de anclaje;

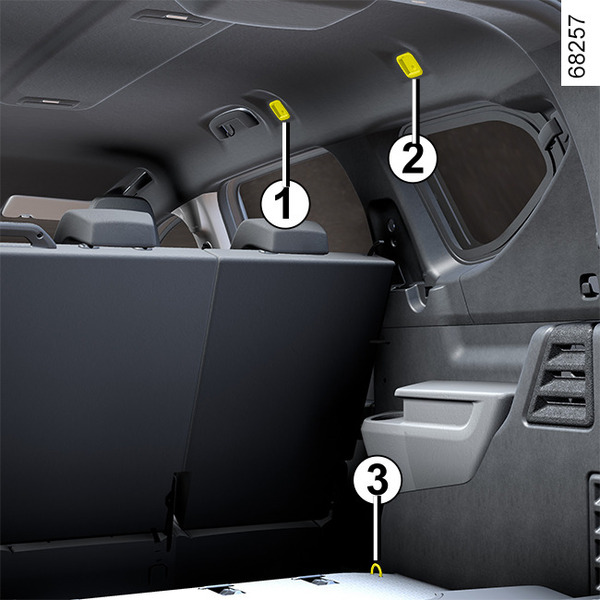

- levantar la tapa 2 para acceder a los puntos de anclaje que permiten fijar la parte superior de la red;
- introducir la varilla superior de la red 4 por los puntos de anclaje;
- fijar los dos ganchos 6 de las correas de la red 5 en los puntos de anclaje 3;
- ajustar las correas de la red 5 de manera que queden tensas.
warning
No instale la red de separación de equipajes, en esta posición, cuando un pasajero ocupe un asiento trasero.

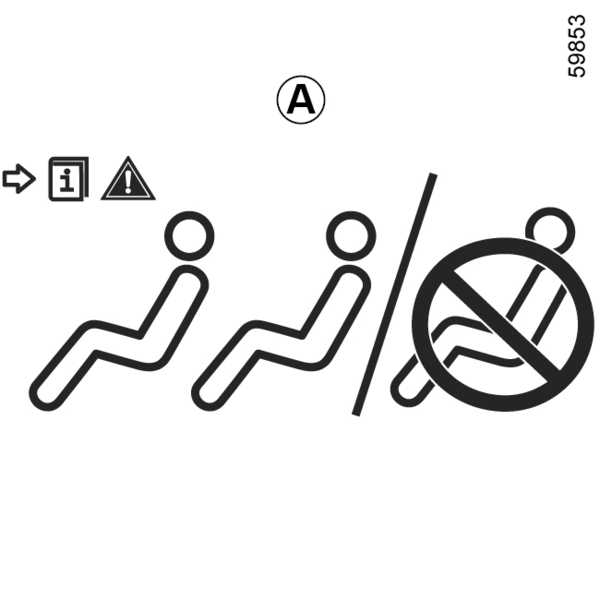

La etiqueta A situada en el lateral de la red portaequipajes recuerda estas instrucciones.

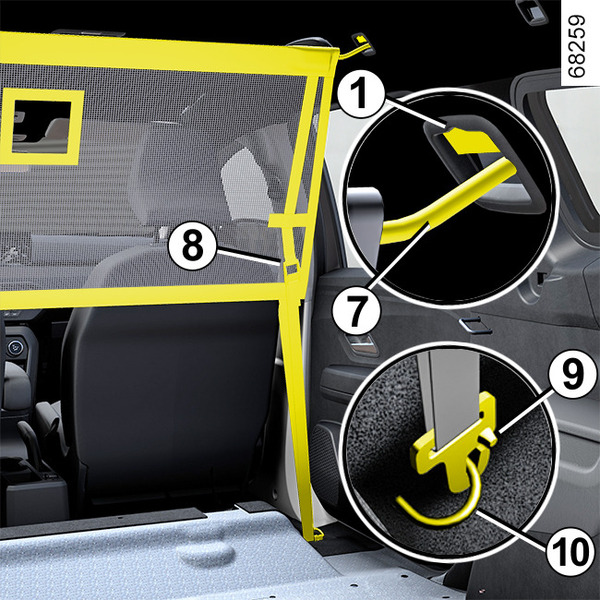

Colocación de la red de separación detrás de los asientos delanteros
En el interior del vehículo y a cada lado:
- Levante el cojín y la banqueta trasera de la segunda fila hasta que quede en posición vertical;
- levantar la tapa 1 para acceder a los puntos de anclaje que permiten fijar la parte superior de la red;
- introducir la varilla superior de la red 7 por los puntos de anclaje;
- fijar los dos ganchos 9 de las correas de la red 8 en los puntos de anclaje 10;
- ajustar las correas de la red 8 de manera que queden tensas.
warning
La red de separación de equipajes se ha previsto para sujetar un peso máximo de 10 kg.
Riesgo de lesiones.
