Dacia Duster

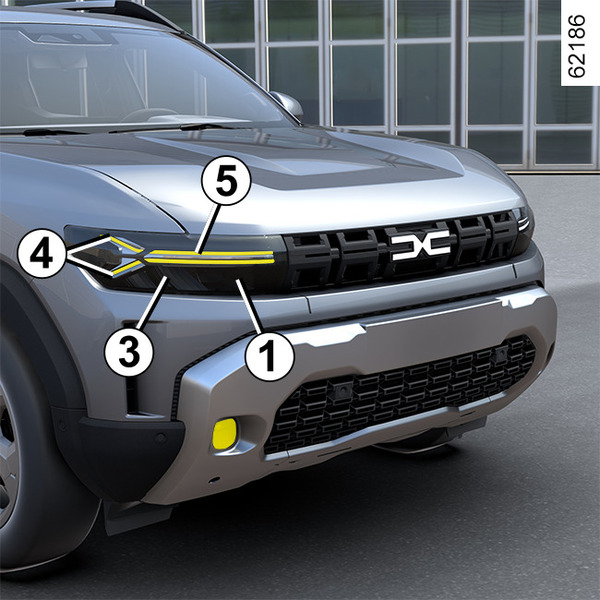

Koplampen: de lampen vervangen
Grootlicht 1
(afhankelijk van de auto)
Maak het afdekplaatje A los.
Maak de stekker 2 los, verwijder het geheel uit de houder en neem de lamp eruit.
Lamptype:H7.
Noteer voordat u de lamp vervangt de positie ervan in de behuizing. Controleer na het vervangen of de vervangende lamp zich in exact dezelfde positie in de behuizing bevindt. Klem het kapje vast.
Dimlicht 3 ( LED )
(afhankelijk van de auto)
Raadpleeg voor de exacte gegevens de merkdealer.
Dagrijverlichting/markeringslicht 4 ( LED )
(afhankelijk van de auto)
Raadpleeg voor de exacte gegevens de merkdealer.
Richtingaanwijzer 5 ( LED )
(afhankelijk van de auto)
Raadpleeg voor de exacte gegevens de merkdealer.
warning
Let op bij werkzaamheden dicht bij de motor, deze kan nog warm zijn. Bovendien kan de ventilateurmotor onverwacht gaan draaien. Het waarschuwingslampje
in de motorruimte herinnert u hieraan.
Risico van verwonding.
Achterlichten: vervangen van een lamp
Richtingaanwijzers, rem- en markeringslichten
Open de achterklep en verwijder afdekking A.
Draai de moer 1 los en verwijder de lichtunit 2 van de buitenkant.
Maak de aansluiting 3 en de klemmetjes 4 los om de lamphouder 5 te verwijderen.
tip
Zorg dat u altijd een doos met reservelampen en -zekeringen in de auto heeft, deze is verkrijgbaar bij een merkdealer.
warning
De lampen staan onder druk en kunnen openbarsten bij het vervangen.
Risico van verwonding.

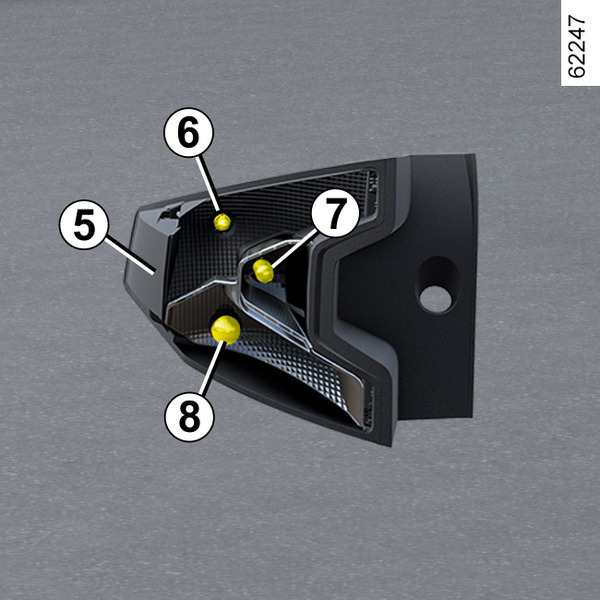

- 6.
Markeringslicht
Lamptype:W5W.
- 7.
Richtingaanwijzers
Lamptype:WY16W.
- 8.
Markerings- en remlicht
Lamptype: P21/5W.
warning
Raak de uitlaat niet aan.
Risico van brandwonden.
Bij het monteren
Voor hermontage gaat u in omgekeerde volgorde te werk. Let op dat u de bedrading niet beschadigt en zet eerst de moer 1 vast.

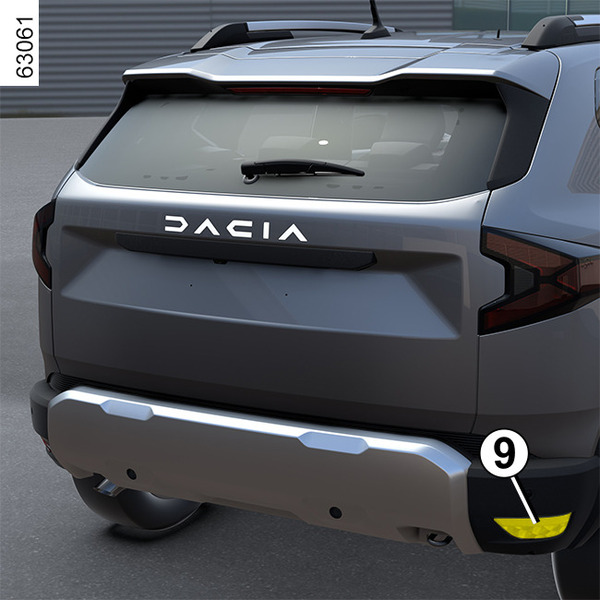

Achteruitrijlicht9
(afhankelijk van de auto)
Ga naar de lamphouder onder de achterbumper en draai deze los naar de buitenzijde van de auto toe; verwijder de lamp.
Lamptype:P21W.
Bij het monteren
Ga bij het monteren te werk in omgekeerde volgorde en let op dat de bedrading niet wordt beschadigd. Controleer na het terugplaatsen van de lamp of deze goed is vergrendeld.
Vanwege de moeilijke bereikbaarheid adviseren wij om deze verlichting te laten vervangen door een merkdealer.

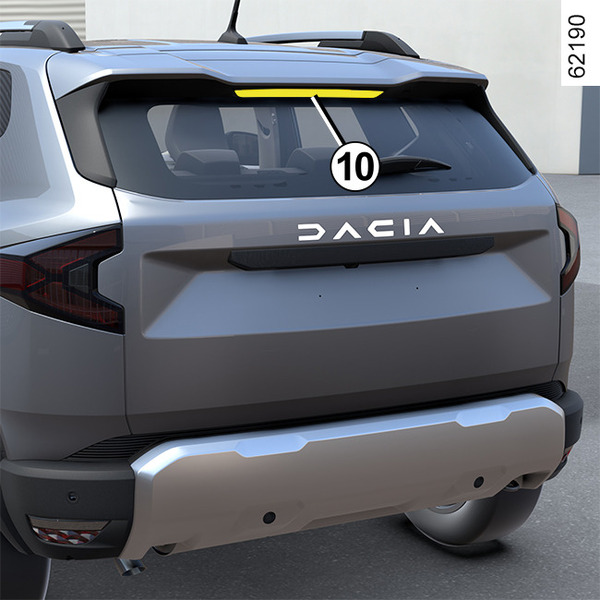

Derde remlicht LED10
Raadpleeg voor de exacte gegevens de merkdealer.

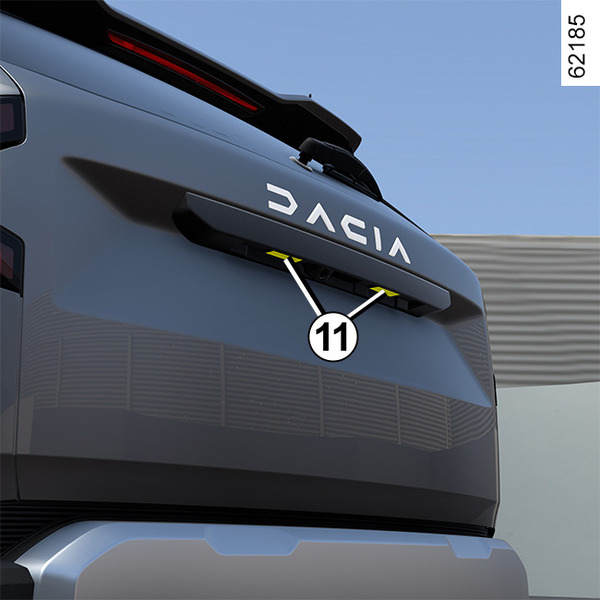

Kentekenverlichting 11 (LED)
(afhankelijk van de auto)
Raadpleeg voor de exacte gegevens de merkdealer.
warning
De lampen staan onder druk en kunnen openbarsten bij het vervangen.
Risico van verwonding.
Mistlichten: lampen vervangen
Mistlichten voor

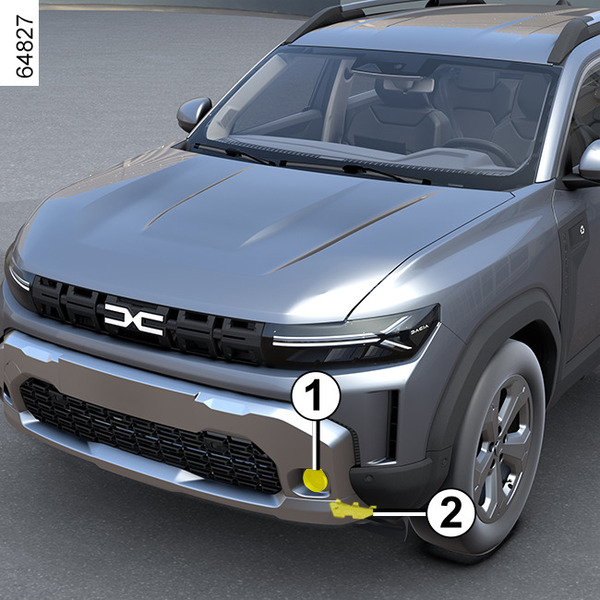

Vervang de mistlampen linksvoor 1
(afhankelijk van de auto)
- Open de lamphouder door de klep 2 los te klikken;
- draai de lamphouder een kwartslag;
- haal de lamp eruit.
of
- Draai de schroef los met een schroevendraaier;
- open de lamphouder door de klep 2 los te klikken;
- draai de lamphouder een kwartslag;
- haal de lamp eruit.

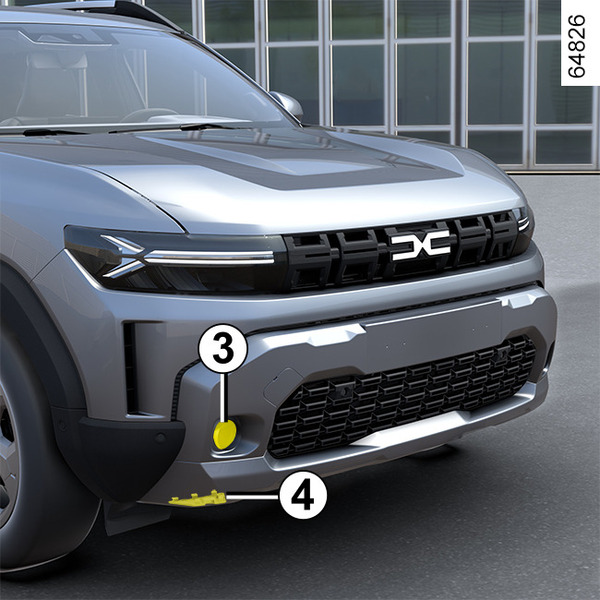

Vervang de mistlampen rechtsvoor 3
Vanwege de moeilijke bereikbaarheid adviseren wij om deze verlichting te laten vervangen door een merkdealer.
(afhankelijk van de auto)
- Draai het stuur volledig naar links;
- schroef de wielkastbevestigingen los;
- draai de lamphouder een kwartslag;
- haal de lamp eruit.
of
- Draai de schroef los met een schroevendraaier;
- open de lamphouder door de klep 4 los te klikken;
- draai de lamphouder een kwartslag;
- haal de lamp eruit.
Lamptype:H16.
warning
De lampen staan onder druk en kunnen openbarsten bij het vervangen.
Risico van verwonding.
Bij het monteren
Ga bij het monteren te werk in omgekeerde volgorde en let op dat de bedrading niet wordt beschadigd.
Controleer na het terugplaatsen van de lamp of deze goed is vergrendeld.
Wij adviseren echter om deze lampen te laten vervangen bij een merkdealer.
tip
Zorg dat u altijd een doos met reservelampen en -zekeringen in de auto hebt, deze is verkrijgbaar bij uw merkdealer.
warning
Let op bij werkzaamheden dicht bij de motor, deze kan nog warm zijn. Bovendien kan de ventilateurmotor onverwacht gaan draaien. Het waarschuwingslampje
in de motorruimte herinnert u hieraan.
Risico van verwonding.

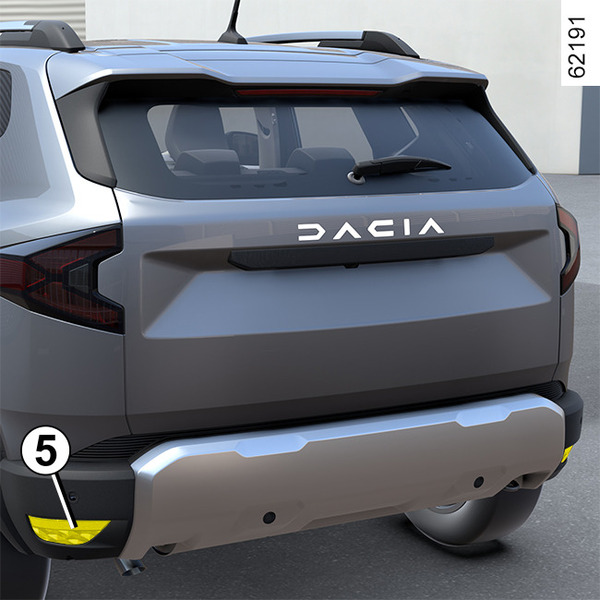

Mistachterlicht 5
(afhankelijk van de auto)
Ga naar de lamphouder onder de achterbumper en draai deze los naar het midden van de auto toe; verwijder de lamp.
Lamptype:P21W.
warning
Raak de uitlaat niet aan.
Risico op brandwonden.
Bij het monteren
Ga bij het monteren te werk in omgekeerde volgorde en let op dat de bedrading niet wordt beschadigd.
Controleer na het terugplaatsen van de lamp of deze goed is vergrendeld.
Vanwege de moeilijke bereikbaarheid adviseren wij om deze lampen te laten vervangen bij een merkdealer.
warning
De lampen staan onder druk en kunnen openbarsten bij het vervangen.
Verwondingsgevaar
warning
Alle werkzaamheden (of wijzigingen) aan de elektrische installatie moeten worden uitgevoerd door een merkdealer, aangezien de elektrische installatie (bedrading, onderdelen en vooral de dynamo) kan worden beschadigd door een verkeerde aansluiting. Bovendien beschikt uw merkdealer over de benodigde onderdelen.

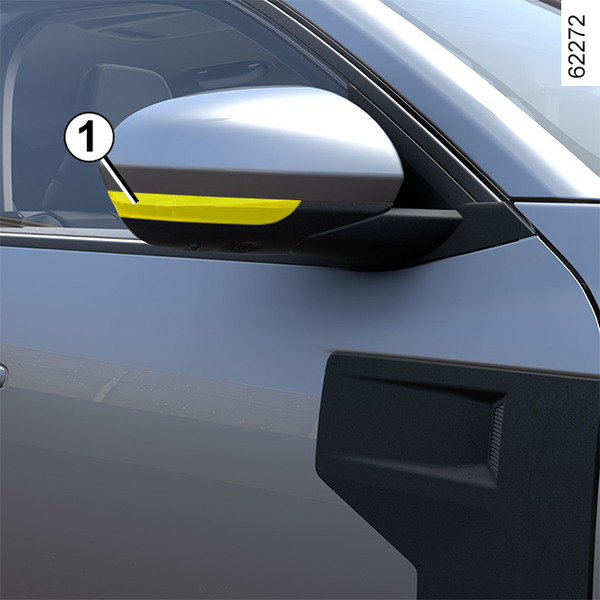

Zijknipperlichten: vervangen van een lamp
Aangezien de buitenspiegelkap moet worden verwijderd, kunt u de lamp best laten vervangen door een erkende dealer.
Toegang tot de lamp:

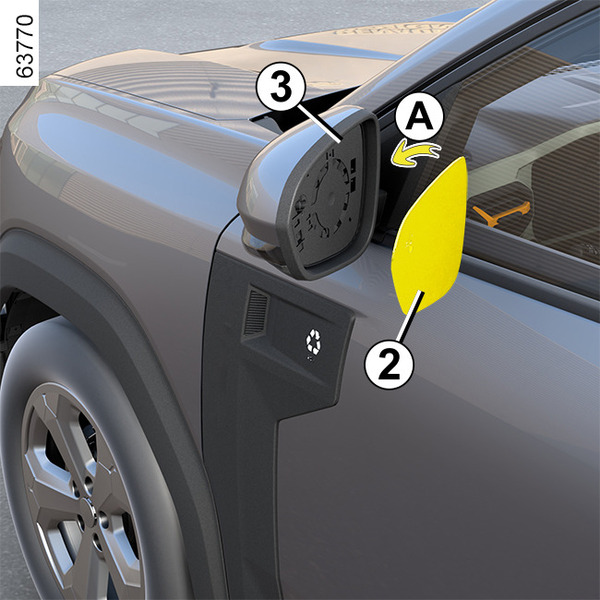

- maak de buitenspiegelkap 2 voorzichtig los van de grondplaat 3 (beweging A).

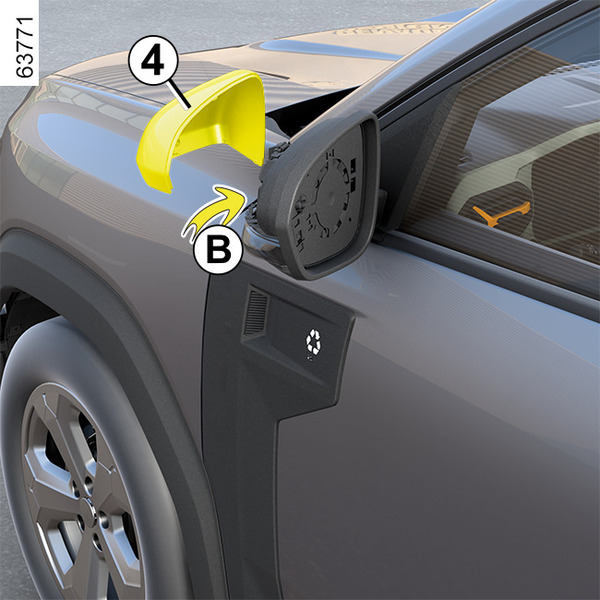

- maak de schaal 4 los met een platte schroevendraaier of iets dergelijks (beweging B);
- draai de schroeven 5 los met een schroevendraaier;

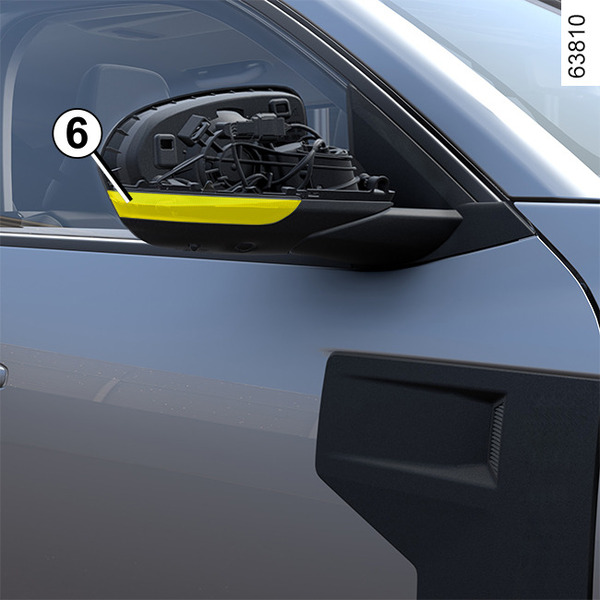

- maak het deksel 6 van het knipperlicht 1 los om toegang te krijgen tot de lamp;

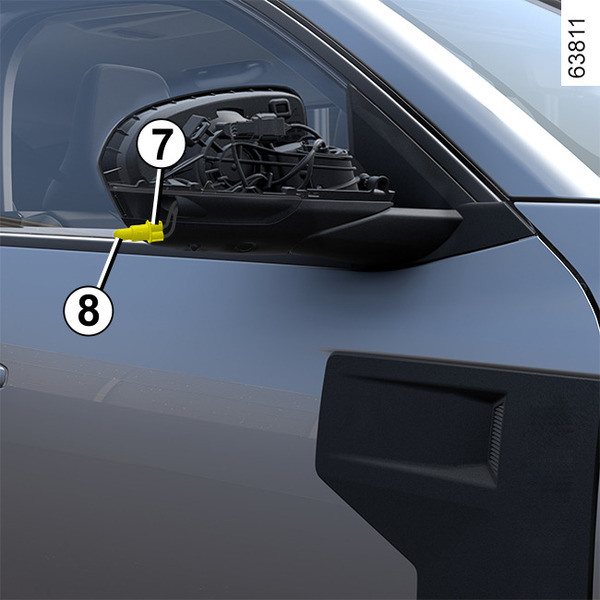

- draai de lamphouder 7 en trek de lamp 8 eruit.
Lamptype:WY5W.
Bij het monteren gaat u in omgekeerde volgorde te werk.
Zorg ervoor dat:
- Dat de lamphouder 7 correct is uitgelijnd voordat u deze in de behuizing plaatst;
- de buitenspiegelkap 2 goed vastklikt op de grondplaat 3.
Bij demontage en montage: let op dat u de bedrading en de omliggende componenten niet beschadigt.
warning
De lampen staan onder druk en kunnen openbarsten bij het vervangen.
Verwondingsgevaar
