Występowanie i działanie opisanych wyświetlaczy i wskaźników ZALEŻY OD WYPOSAŻENIA POJAZDU I KRAJU JEGO PRZEZNACZENIA.

Tablica wskaźników A

Zapala się w momencie otwarcia drzwi kierowcy. Zaświeceniu się niektórych lampek kontrolnych towarzyszy komunikat.

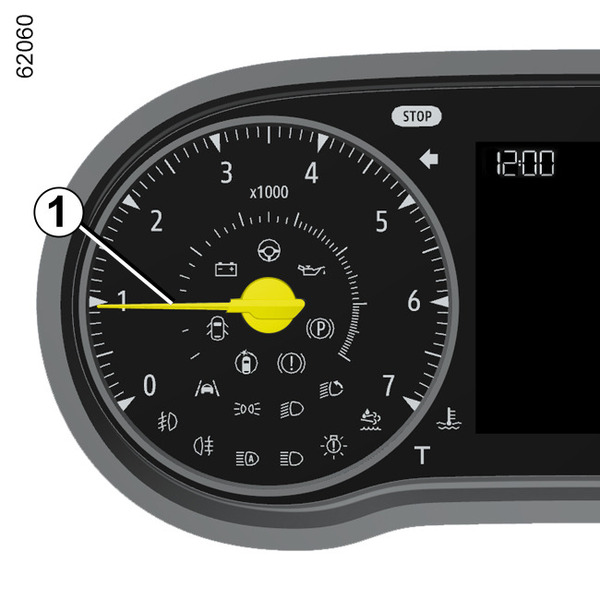

Obrotomierz 1 (obr./min × 1000)

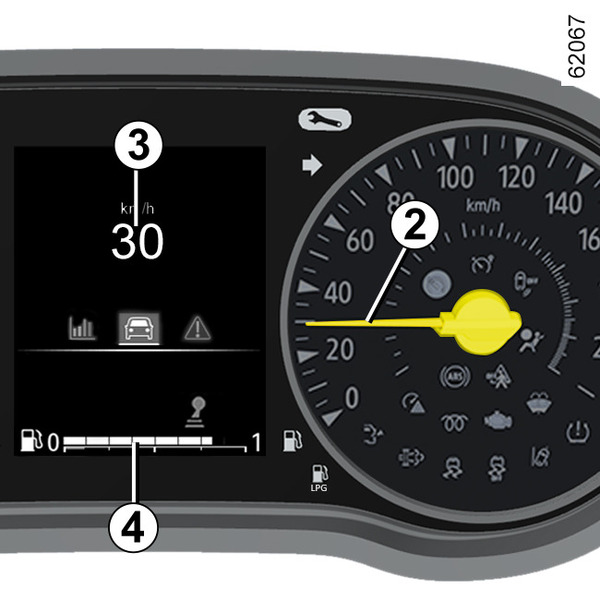

Prędkościomierze 2 oraz, zależnie od pojazdu, 3

(wyskalowany w km/h lub milach/h)

Kontrolować prędkość na prędkościomierzu 2 lub 3. W przypadku rozbieżności między prędkościomierzami należy uwzględnić wskazanie homologowanego prędkościomierza 2 i skonsultować się z ASO.

4 Wskaźnik poziomu paliwa

Liczba świecących się punktów wskazuje poziom paliwa. Kiedy poziom osiąga minimum, punkty nie świecą się, natomiast miga lub, zależnie od wersji pojazdu, zapala się kontrolka ostrzegawcza minimalnego poziomu paliwa.

Tablica wskaźników B

Zapala się w momencie otwarcia drzwi kierowcy. Zaświeceniu się niektórych lampek kontrolnych towarzyszy komunikat.

Wybór widoków

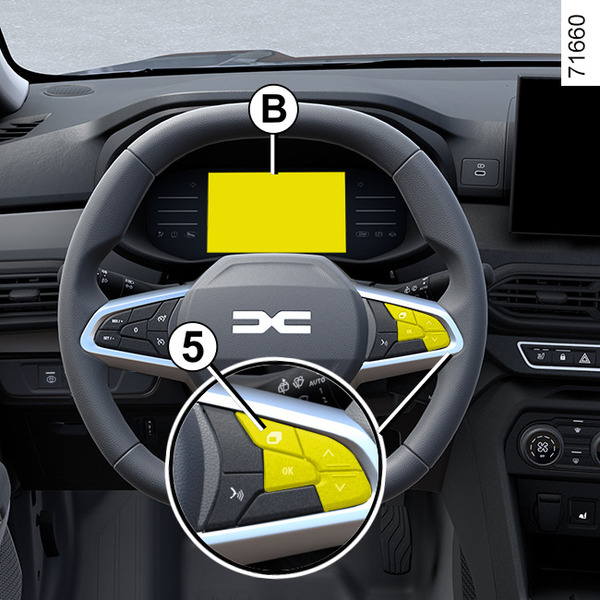

W zależności od wersji pojazdu na tablicy wskaźników może być dostępnych kilka widoków. Aby wybrać widok, naciśnij element sterujący 5 tyle razy, ile to konieczne, aby przewijać różne widoki na tablicy wskaźników B, aż dojdziesz do żądanego widoku.

We wszystkich widokach na tablicy wskaźników są wyświetlane następujące najważniejsze informacje:

  • prędkościomierz;
  • informacje o włączonych systemach wspomagających kierowcę;
  • strefę informacji.

W widoku "Minimalnym" na tablicy wskaźników są wyświetlane tylko najważniejsze informacje.

W widoku "Klasycznym" na tablicy wskaźników są wyświetlane najważniejsze informacje: obrotomierz i wskaźnik mocy (w zależności od pojazdu).

Widok "Systemy wspomagające jazdę" wyświetla na tablicy wskaźników szczegółowe i natychmiastowe informacje związane z aktywowanymi systemami wspomagającymi jazdę. Na przykład bliskość białej linii lub zbyt duża odległość od pojazdu jadącego z przodu.

Wyświetlacz informacji

Alarm dźwiękowy sygnalizujący przekroczenie prędkości

W zależności od pojazdu i kraju pojawia się lampka ostrzegawcza 2_ALL_349_1_pictogramme.png i rozlega się sygnał dźwiękowy. Ten sygnał dźwiękowy rozlega się, gdy tylko pojazd przekroczy prędkość 120 km/h. Ta lampka ostrzegawcza pozostaje zapalona, dopóki pojazd jedzie z prędkością ponad 120 km/h.

Wybrany tryb jazdy 6Rady dotyczące jazdy, ECO jazda

Obrotomierz 7

(podziałka × 1000).

Wyświetla się zgodnie z ustawieniami osobistymi na tablicy wskaźników. W zależności od wybranego stylu może nie być wyświetlany.

Prędkościomierz 8

W zależności od wybranego stylu, wyświetlane informacje się różnią.

Licznik całkowitego przebiegu 9Ustawienia podróży

Wskaźnik temperatury płynu w układzie chłodzenia 12

W normalnych warunkach użytkowania wskaźnik 12 powinien znajdować się przed strefą 11.

Może zbliżyć się do tego zakresu w przypadku intensywnej eksploatacji pojazdu.

Stan krytyczny jest sygnalizowany dopiero przez zapalenie lampki kontrolnej 1_ALL_040_1_pictogramme.png i jednoczesne wyświetlenie komunikatu na tablicy wskaźników oraz emisję sygnału dźwiękowego.

Przewidywana droga, którą można przejechać na paliwie pozostałym w zbiorniku 13

Wartość pojawia się na ekranie po przejechaniu 400 metrów Ustawienia podróży.

Wskaźnik poziomu paliwa 14

Jeżeli poziom jest minimalny, lampka kontrolna 2_ALL_522_1_pictogramme.png wbudowana we wskaźnik miga na pomarańczowo i słychać pojedynczy sygnał dźwiękowy.

Napełnić zbiornik minimum 8 litrami paliwa.

Strefa informacji 10Komputer pokładowy

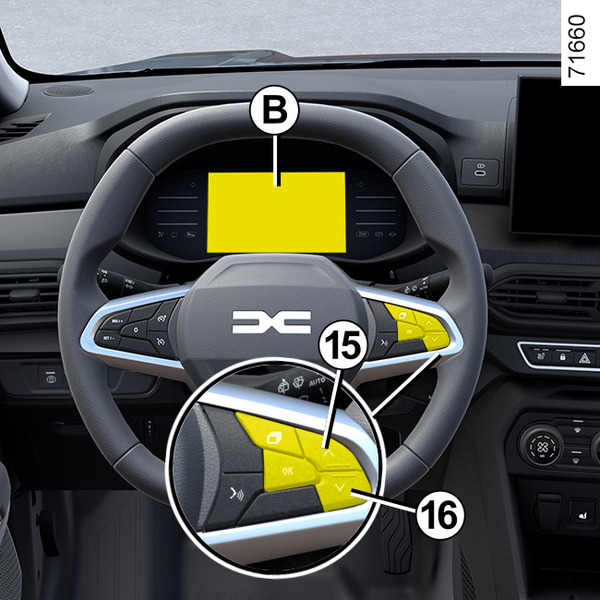

W zależności od pojazdu użyj elementu sterującego 15 lub 16 w celu wyboru odpowiednich widżetów na tablicy wskaźników;

  • informacje z komputera (wskaźnik przebiegu, komunikaty ostrzegawcze itp.);
  • informacje multimedialne (kompas, aktualnie odtwarzane źródło dźwięku itp.);
  • ...

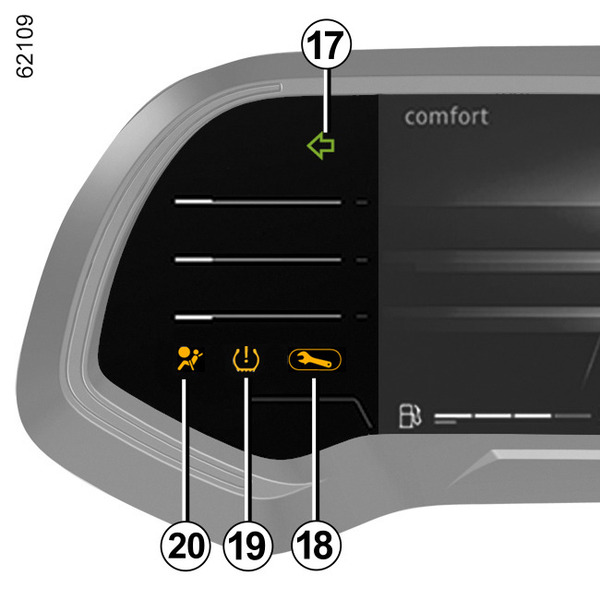

Kierunkowskazy 17

Lampka ostrzegawcza 18

Lampka ostrzegawcza sygnalizująca niskie ciśnienie w oponach 19Ostrzeżenie o utracie ciśnienia w oponach

Lampka ostrzegawcza airbag20Systemy wspomagania prowadzenia pojazdu

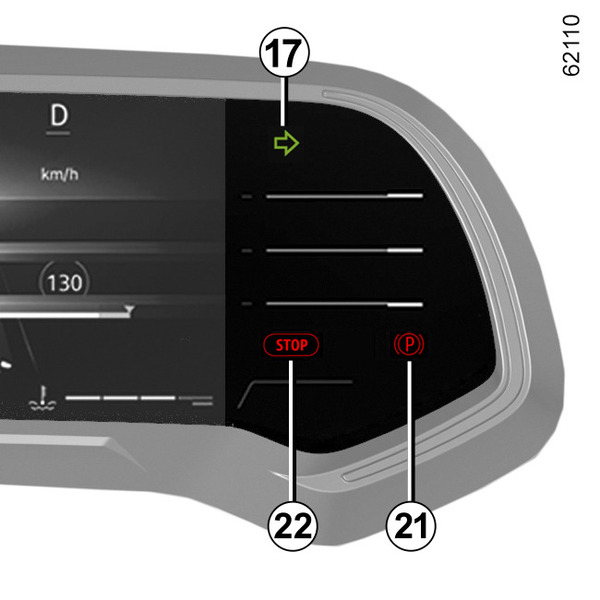

Lampka ostrzegawcza hamulca parkingowego lub automatycznego hamulca parkingowego 21Hamulec parkingowy

Lampka sygnalizująca konieczność natychmiastowego zatrzymania pojazdu 22

Ostrzeżenie o minimalnym poziomie oleju silnikowego

Przy uruchomieniu silnika, na wyświetlaczu tablicy wskaźników pojawia się komunikat ostrzegawczy, gdy poziom oleju jest minimalnyPoziom oleju w silniku.

Po pojawieniu się pierwszego ostrzeżenia istnieje możliwość usunięcia go poprzez naciśnięcie przycisku "OK".

Następne ostrzeżenia znikną automatycznie po upływie około 30 sekund.

Tablica wskaźników skonfigurowana w milach

(istnieje możliwość przełączenia na km/h)

Pojazdy bez ekranu multimedialnego

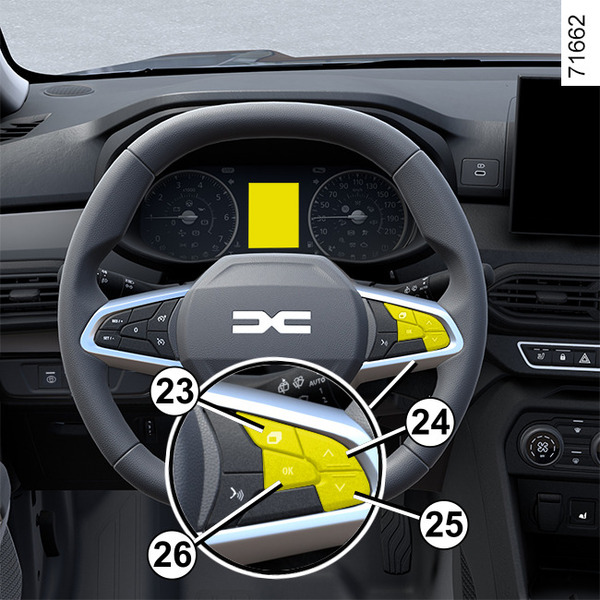

  • Przy wyłączonym zapłonie naciśnij przełącznik 23 niezbędną ilość razy, aby przejść do trybu "Ustawienia";
  • naciśnij element sterujący 24 lub 25 tyle razy ile to konieczne, żeby przejść do menu "Ustawienia pojazdu", następnie naciśnij przełącznik 26 "OK";
  • naciśnij element sterujący 24 lub 25 tyle razy ile to konieczne, żeby przejść do menu "PANEL WSKAZNIKOW", następnie naciśnij przełącznik 26 "OK";
  • kilkakrotnie naciśnij element sterujący 24 lub 25, aby przejść do "Jednostka: km/h" (lub "Jednostka: mph"), a następnie naciśnij 26 "OK";

Pojazdy wyposażone w ekran multimedialny.

Aby wybrać urządzenie, skorzystaj z instrukcji obsługi systemu multimedialnego.

Uwaga: w obu przypadkach, po odłączeniu akumulatora komputer pokładowy powróci automatycznie do fabrycznie ustawionej jednostki.

W celu powrotu do poprzedniego trybu wykonać taką samą operację.

W celu uzyskania dodatkowych informacji odnieś się do instrukcji dotyczącej multimediów.
