Система использует информацию от камеры 1 для определения расстояния от вашего электромобиля:

  • до транспортного средства, которое движется впереди по той же полосе;

или

  • до встречных транспортных средств при маневрировании для изменения направления движения;

или

  • и транспортных средств, проезжающих перпендикулярно;

или

  • и неподвижные автомобили;

или

  • до пешеходов и велосипедистов.

Система предупреждает водителя об опасности наезда, чтобы водитель смог предпринять экстренные действия (воздействуя на педаль тормоза и/или рулевое колесо) для предотвращения аварийной ситуации.

В зависимости от реакции водителя система может самостоятельно привести в действие тормозную систему, чтобы предотвратить столкновение или уменьшить возможные повреждения.

В противном случае система не включается и не выдает предупреждения.

warning

Данная функция является дополнительным средством помощи при вождении.

Эта функция ни в коей мере не призвана заменить водителя, который должен постоянно соблюдать осторожность и быть внимательным во время движения.

tip

При необходимости эта система способна привести в действие тормозную систему электромобиля с максимальной эффективностью до полной остановки.

Для обеспечения безопасности во время движения всегда пристегивайтесь ремнями безопасности и проверяйте, чтобы в салоне не было предметов, которые могут вылететь при резком маневре и травмировать водителя и пассажиров.

Расположение видеокамеры 1

Убедитесь, что ветровое стекло чистое и прозрачное (на нем нет отложений грязи, льда, снега и т. п.).

Работа системы

При движении, когда есть риск столкновения, система:

  • предупреждает о риске столкновения: на панели приборов появляется сообщение "Определенное препятствие", сопровождаемое звуковым сигналом.

Примечание. Когда водитель нажимает педаль тормоза и система по-прежнему обнаруживает опасность столкновения, тормозное усилие может быть увеличено, если изначального усилия недостаточно для предотвращения столкновения.

  • торможение может быть инициировано: если водитель не реагирует на предупреждение и столкновение становится неизбежным, на щитке приборов отображается красная сигнальная лампа 2_ALL_425_1_pictogramme.png и сообщение "Тормозите" в сопровождении звукового сигнала.

Примечание.

  • Если водитель реагирует своевременно, воздействуя на органы управления (рулевое колесо, педали и т. д.), система может отложить реакцию или вовсе ее отменить.
  • если в результате активного экстренного торможения электромобиль остановился, он удерживается на месте непродолжительное время. По истечении этого периода водителю следует удерживать автомобиль неподвижным, нажимая на педаль тормоза;
  • после того, как система активирует торможение, отобразится сообщение "Включена доп. система защиты"
tip

Выполняя аварийное маневрирование, Вы можете прекратить торможение в любой момент следующим образом:

  • нажав на педаль акселератора;

или

  • повернув рулевое колесо для объезда препятствия.
tip

Особенности предупреждений

В зависимости от скорости движения предупреждение и торможение могут включиться одновременно.

Обнаружение автомобиля

Обнаружение транспортных средств, движущихся по той же полосе движения

Риск столкновения с впереди идущим транспортным средством на той же полосе определяется системой при:

  • ваш автомобиль движется со скоростью приблизительно от 8 до 180 км/ч.

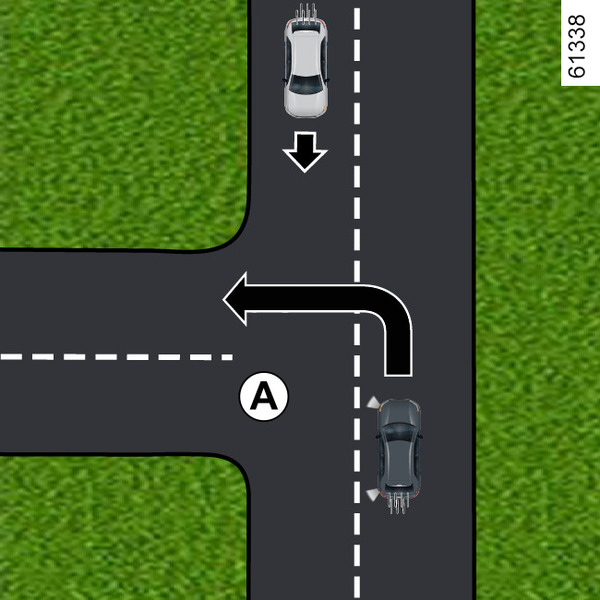

Обнаружение встречных транспортных средств при маневрировании для изменения направления движения


Когда вы хотите изменить направление движения (например, A), система обнаруживает встречные транспортные средства, когда:

  • автомобиль движется со скоростью приблизительно 8–20 км/ч;
  • вы включили указатель поворота.

Обнаружение транспортных средств, пересекающих полосу движения перпендикулярно

Транспортные средства, пересекающие полосу движения перпендикулярно, определяются системой в следующих случаях:

  • автомобиль движется со скоростью приблизительно 20–60 км/ч.

Обнаружение транспортных средств, остановившихся на полосе движения

Стационарные транспортные средства обнаруживаются системой в следующих случаях:

  • автомобиль движется со скоростью приблизительно 8–80 км/ч.

Обнаружение пешеходов и велосипедистов

Обнаружение пешеходов и велосипедистов в той же полосе движения

Система обнаруживает пешеходов и велосипедистов, когда:

  • автомобиль движется со скоростью приблизительно 8–85 км/ч.

Обнаружение пешеходов и велосипедистов при смене направления движения

Система обнаруживает пешеходов и велосипедистов, когда:

  • автомобиль движется со скоростью приблизительно 8–20 км/ч;

Включение и выключение

tip

В зависимости от автомобиля, согласно времени, прошедшему с момента последней остановки двигателя, функция активируется повторно:

  • при разблокировке двигателя;

или

  • при открытии двери;

или

  • при повторном запуске двигателя.

Включение и выключение системы на экране мультимедийной системы 2


Дополнительные сведения о включении и отключении этой функции см. в руководстве по эксплуатации мультимедийного оборудования.

Выберите "ON" или "OFF".

Включение и выключение системы с бортового компьютера

(в зависимости от комплектации автомобиля)


  • На неподвижном автомобиле нажимайте переключатель 3, пока не отобразится вкладка 2_ALL_416_1_pictogramme.png ;

или

  • нажмите регулятор 3 и несколько раз нажмите регулятор 4 или 5, чтобы перейти на вкладку 3_ALL_038_1_pictogramme.png ;
  • нажмите переключатель 6 "OK";
  • несколько раз нажмите регулятор 4 или 5, чтобы перейти в меню 3_ALL_108_1_pictogramme.png , затем нажмите переключатель 6 "OK";
  • несколько раз нажмите регулятор 4 или 5, чтобы перейти в меню "ПОМОЩЬ ВОДИТ.", и нажмите переключатель 6 "OK";
  • несколько раз нажмите регулятор 4 или 5, чтобы перейти в меню "Автоторможения", и нажмите переключатель 6 "OK";
  • нажмите на переключатель 6 "OK" вновь для включения или отключения функции:
    • 2_ALL_503_1_pictogramme.png — функция включена;
    • 2_ALL_502_1_pictogramme.png — функция выключена.

После отключения системы включается сигнальная лампа 2_ALL_440_1_pictogramme.png или, в зависимости от автомобиля, на щитке приборов желтым цветом включается сигнальная лампа 2_ALL_425_1_pictogramme.png .

При включении системы индикатор гаснет.

Настройки

warning

В целях безопасности выполняйте все регулировки только при неподвижном автомобиле.

Настройка параметров с мультимедийного экрана 2


При неподвижном автомобиле для доступа к настройкам функций с мультимедийного экрана 2 обратитесь к мультимедийным инструкциям:

  • "Предупреждение": настроить уровень чувствительности предупредительного сигнала. Для этого выберите:
    • « Позднее » ;
    • « Стандарт » ;
    • « Раннее ».

См. подробную информацию в руководстве по мультимедийной системе.


Автомобили без мультимедийного экрана

(в зависимости от комплектации автомобиля)

  • На неподвижном автомобиле нажимайте переключатель 3, пока не отобразится вкладка 2_ALL_416_1_pictogramme.png ;

или

  • нажмите регулятор 3 и несколько раз нажмите регулятор 4 или 5, чтобы перейти на вкладку 3_ALL_038_1_pictogramme.png ;
  • нажмите переключатель 6 "OK";
  • несколько раз нажмите регулятор 4 или 5, чтобы перейти в меню 3_ALL_108_1_pictogramme.png , затем нажмите переключатель 6 "OK";
  • несколько раз нажмите регулятор 4 или 5, чтобы перейти в меню "ПОМОЩЬ ВОДИТ.", и нажмите переключатель 6 "OK";
  • несколько раз нажмите кнопку 4 или 5, чтобы перейти в меню "Активная чувствительность торможения", затем нажмите переключатель 6 "OK";
  • несколько раз нажмите регулятор 4 или 5, чтобы выбрать настройку, затем нажмите на переключатель 6 "OK".

Временная недоступность

Если система обнаружит временную неисправность, на щитке приборов включится индикатор 2_ALL_425_1_pictogramme.png или появится желтый индикатор 2_ALL_440_1_pictogramme.png (в зависимости от комплектации автомобиля).

Возможные причины:

  • система временно ослеплена (яркий солнечный свет, свет фар, плохие погодные условия и т. д.). При улучшении видимости система вернется в нормальный режим работы.
  • работа системы временно нарушена (например, лобовое стекло закрыто грязью, снегом, конденсатом и т. д.). В этом случае припаркуйте автомобиль и выключите двигатель. Очистите ветровое стекло. При следующем запуске двигателя после 5–10 минут езды индикатор и сообщение исчезнут. Если действие системы не восстанавливается, причина неисправности может быть другой; обратитесь к официальному дилеру компании-производителя.

Неисправности

Если функция обнаруживает неисправность, загорается сигнальная лампа 2_ALL_425_1_pictogramme.png и — в зависимости от комплектации автомобиля — на щитке приборов загорается сигнальная лампа желтого цвета 2_ALL_440_1_pictogramme.png .

Обратитесь к официальному дилеру.

Предупреждения

warning

Данная функция является дополнительным средством помощи при вождении. Эта функция ни в коей мере не призвана заменить водителя, который должен постоянно соблюдать осторожность и быть внимательным во время движения.

Срабатывание этой системы может быть отложено или отменено вовсе, если система обнаруживает, что водитель сохраняет контроль над автомобилем (воздействует на рулевое колесо, педали и т. д.).

Систему невозможно активировать в следующих случаях:

  • активируется система стабилизации траектории (ESC).

Обслуживание и ремонт системы

  • В случае ударного воздействия может нарушиться настройка видеокамеры и, соответственно, ее работа. Отключите функцию и обратитесь к официальному дилеру.
  • Все работы в зоне видеокамеры (ремонт, замена, работы с ветровым стеклом) должны выполняться квалифицированным персоналом официальной дилерской сети.

Только официальная дилерская сеть уполномочена обслуживать эту систему.

warning

Помехи для работы системы

В некоторых условиях возможно нарушение работы системы:

  • неблагоприятные погодные условия (снег, дождь, град, гололед и т. д.);
  • плохая видимость (ночь, туман и т. д.);
  • низкая контрастность объекта (автомобиля, пешехода и т. д.) на фоне окружающей обстановки (например, белая одежда пешехода на фоне снега и т. п.);
  • ослепление (яркое солнце, свет фар встречных транспортных средств, и т. д.);
  • отложения на ветровом стекле (грязи, льда, снега и т. д.);
  • ...

В этих условиях система может не среагировать, выдать ненадлежащее предупреждение или непреднамеренно активировать тормозную систему.

Ограничения в работе системы

  • При каждом запуске двигателя система выполняет калибровку с учетом окружающей обстановки и может быть неактивна в течение двух-пяти минут езды.
  • встречный автомобиль не инициирует никаких предупреждений или действий системы, если не выполняются условия, описанные в параграфе "Особенности встречных автомобилей при изменении направления движения";
  • Для правильной работы камеры следует обеспечивать чистоту этого устройства и исключить конструктивные изменения в зоне его установки;
  • система может распознавать небольшие транспортные средства менее эффективно, чем другие транспортные средства;
  • система может неправильно работать в условиях скользкого покрытия дороги (дождь, снег, гололед и т. д.). ;
  • чтобы обеспечить корректную работу, система должна различать все препятствие. Система неспособна обнаруживать:
    • пешеходов/велосипедистов в темное время суток или в условиях недостаточного освещения;
    • частично видимых пешеходов/велосипедистов;
    • пешеходов ростом менее 80 см;
    • пешеходов, несущих крупные предметы.
    • ...

В этих условиях система может не среагировать, выдать ненадлежащее предупреждение или непреднамеренно активировать тормозную систему.

warning

Отключение функции

Функцию следует отключить в следующих ситуациях:

  • повреждена зона камеры (например, на внутренней или внешней части ветрового стекла);
  • автомобиль буксируется (неисправность);
  • трещины в ветровом стекле или его деформация (не выполняйте самостоятельно ремонт в этой зоне ветрового стекла, а обратитесь к официальному дилеру).
  • ваш автомобиль движется по грунтовой дороге.

Если система ведет себя ненормально, отключите ее и обратитесь к авторизованному дилеру.

Приостановка работы функции

Систему активного торможения можно отключить в любой момент времени, нажав педаль акселератора или повернув рулевое колесо для объезда препятствия.
