Dacia Jogger

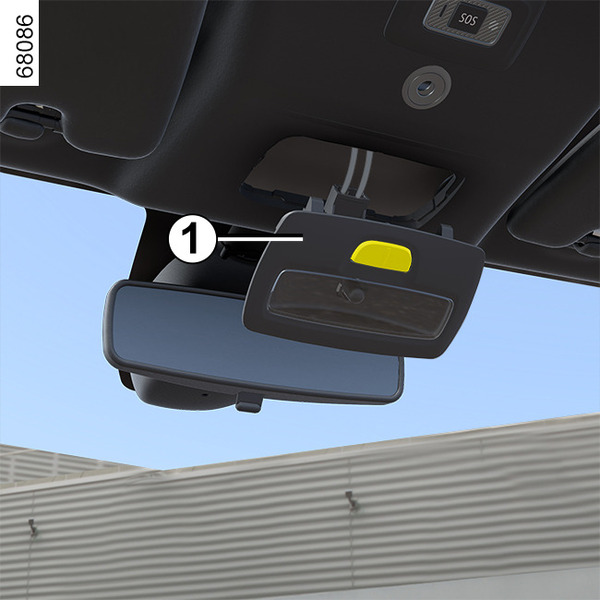

Lučka na stropu spredaj 1

• Odpnite razpršilno steklo 2 z orodjem, kot je ploščati izvijač, ki je nameščeno pri A;

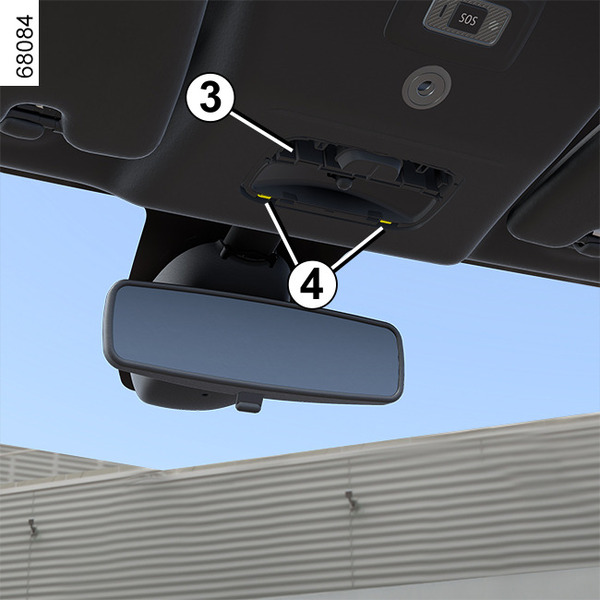

• odpnite in sprostite nosilec žarnice 3 z jezičkoma 4;

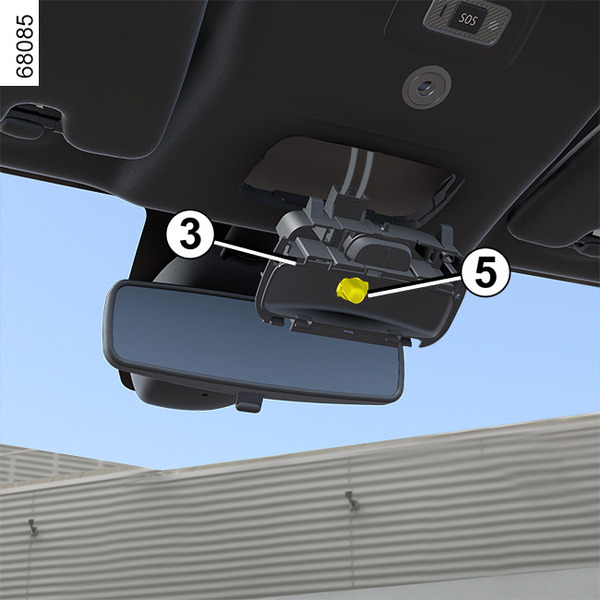

• odstranite žarnico.

Vrsta žarnice 5: W5W.

Ponovna namestitev

• Razpršilno steklo 2 pripnite na nosilec žarnice 3;
• pripnite stropno lučko 1, dokler ne zaslišite klika;
• poskrbite, da so lučke za notranjo osvetlitev pravilno nameščene in dobro pritrjene.

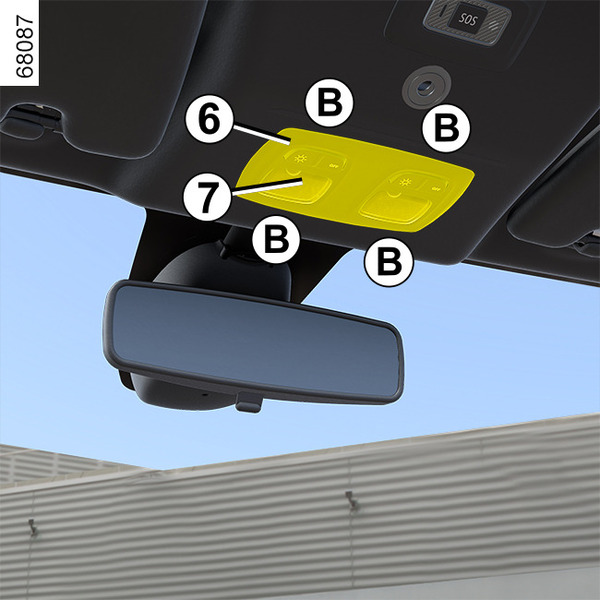

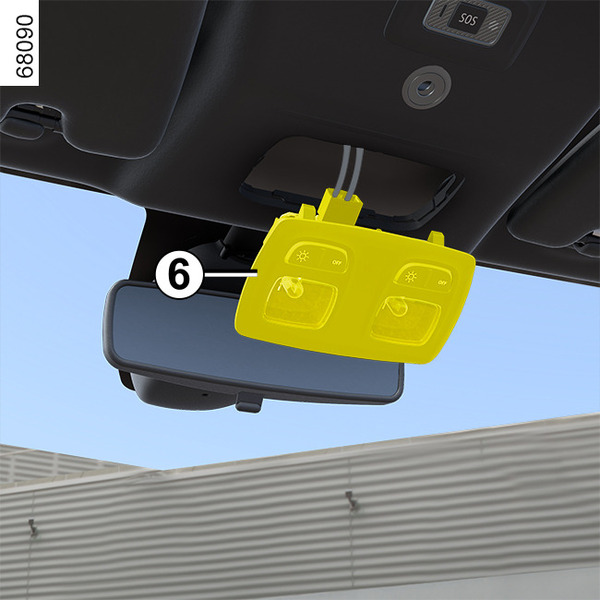

Sprednje bralne lučke 6

(odvisno od vozila)

• Odpnite razpršilno steklo 7 z orodjem, kot je ploščati izvijač, ki je nameščeno pri B;

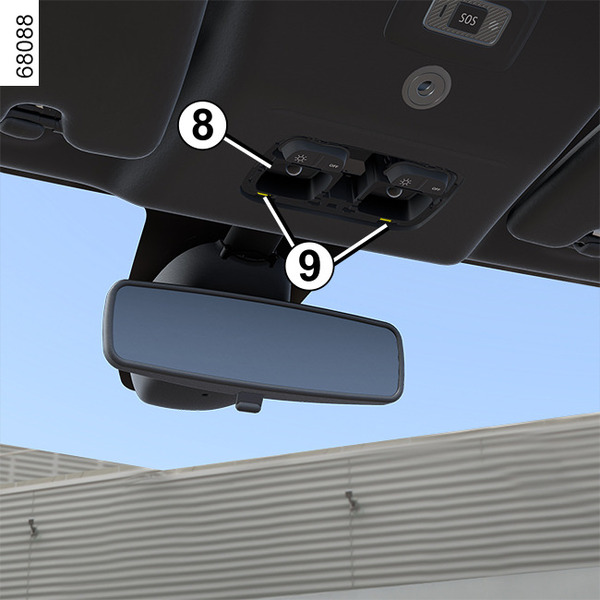

• odpnite in sprostite nosilec žarnice 8 z jezičkoma 9;
• odstranite žarnico.

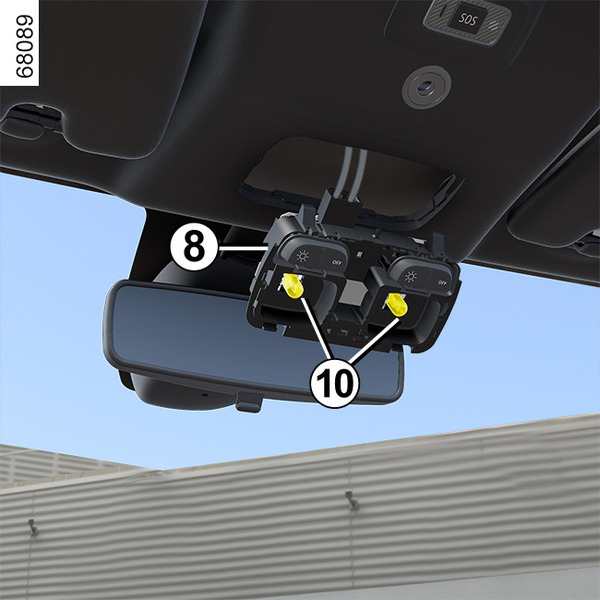

Vrsta žarnice 10: W5W.

Ponovna namestitev

• Razpršilno steklo 7 pripnite na nosilec žarnice 8;
• pripnite enoto bralne lučke 6 tako, da klikne;
• poskrbite, da je blok bralnih lučk pravilno nameščen in dobro pritrjen.

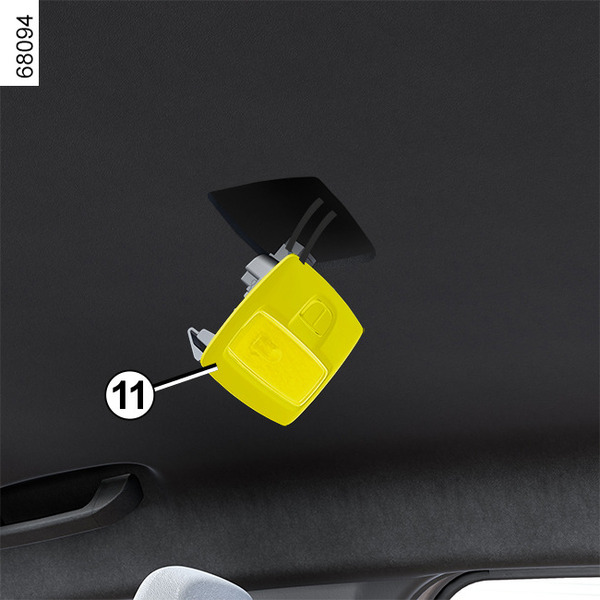

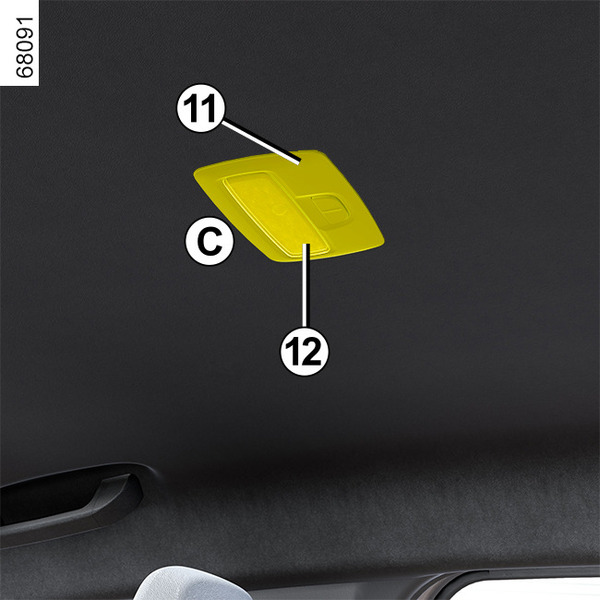

Zadnja bralna lučka 11

(odvisno od vozila)

• Odpnite razpršilno steklo 12 z orodjem, kot je ploščati izvijač, ki je nameščeno pri C;

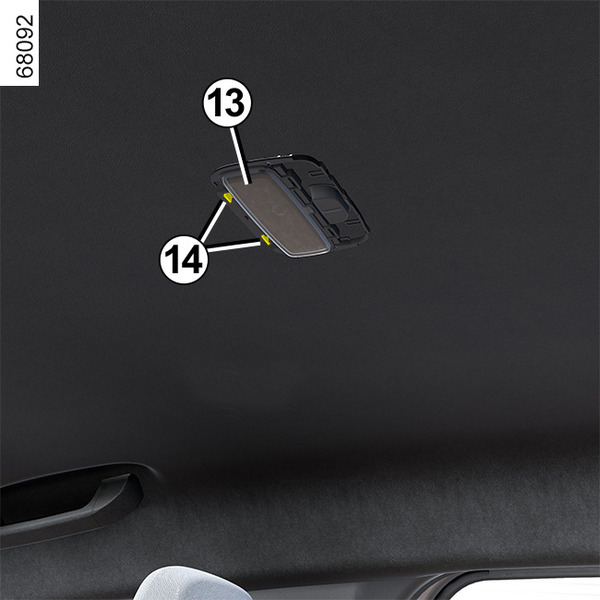

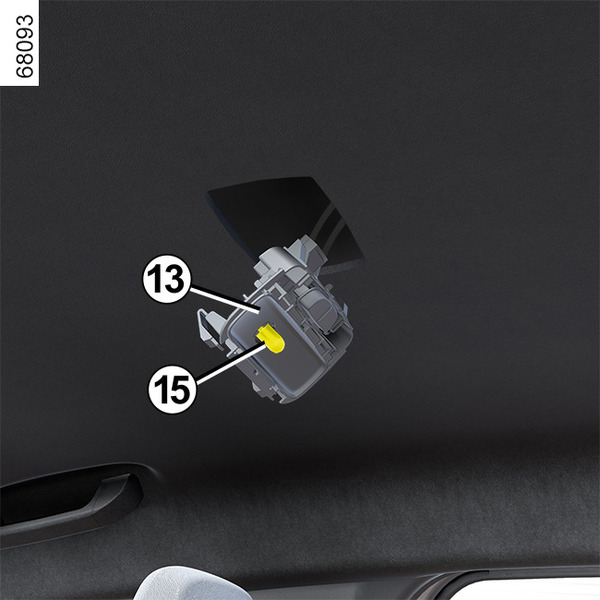

• odpnite in sprostite nosilec žarnice 13 z jezičkoma 14;
• odstranite žarnico.

Vrsta žarnice 15: W5W.

Ponovna namestitev

• Razpršilno steklo 12 pripnite na nosilec žarnice 13;
• pripnite enoto bralnih lučk 11 tako, da zaslišite klik;
• poskrbite, da je blok bralnih lučk pravilno nameščen in dobro pritrjen.

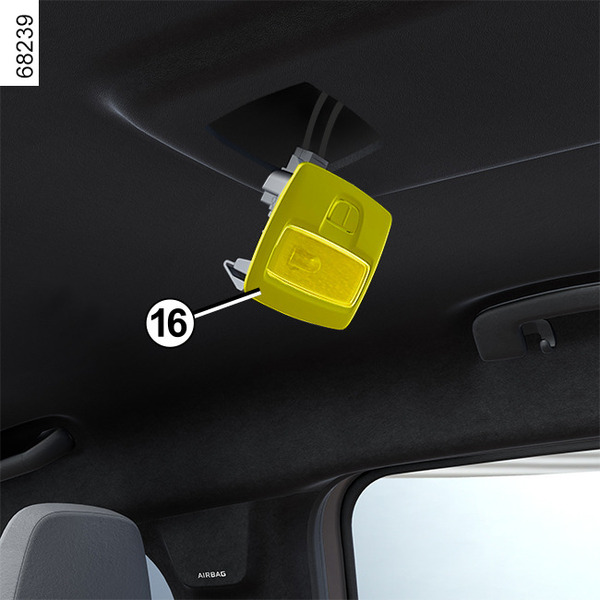

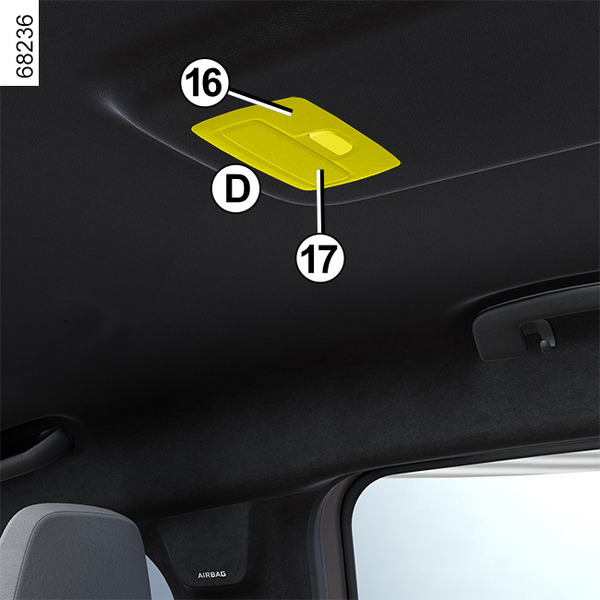

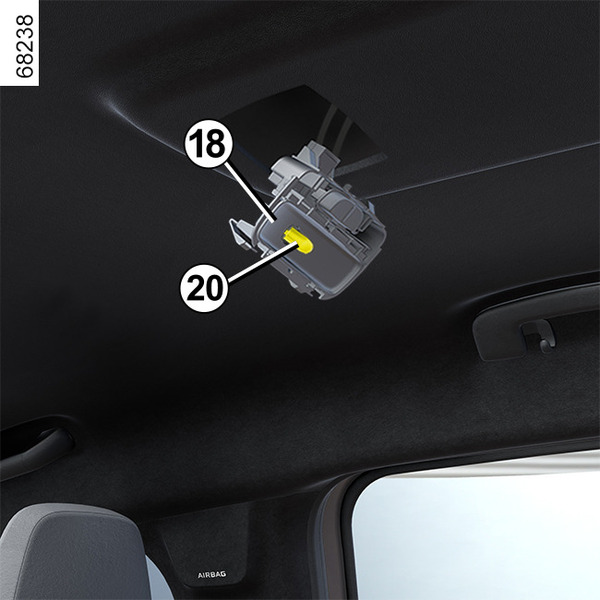

Zadnja stropna lučka 16

(odvisno od vozila)

• Odpnite razpršilno steklo 17 z orodjem, kot je ploščati izvijač, ki je nameščeno pri D;

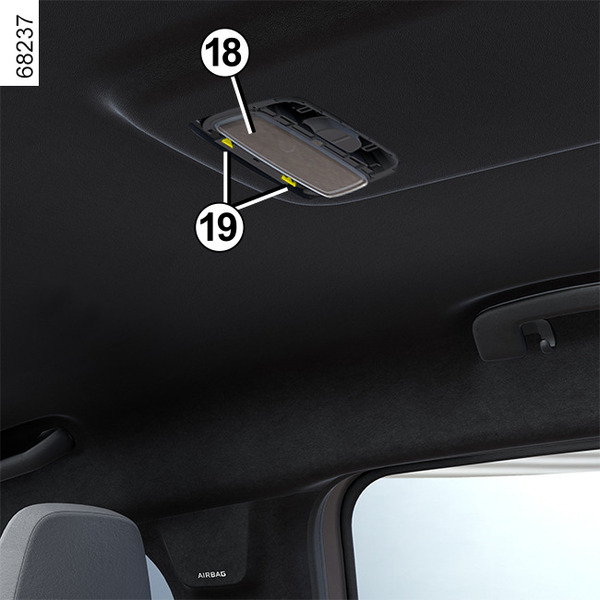

• odpnite in sprostite nosilec žarnice 18 z jezičkoma 19;
• odstranite žarnico.

Vrsta žarnice 20: W5W.

Ponovna namestitev

• Razpršilno steklo 17 pripnite na nosilec žarnice 18;
• pripnite enoto stropnih lučk 16 tako, da klikne;
• poskrbite, da je blok bralnih lučk pravilno nameščen in dobro pritrjen.

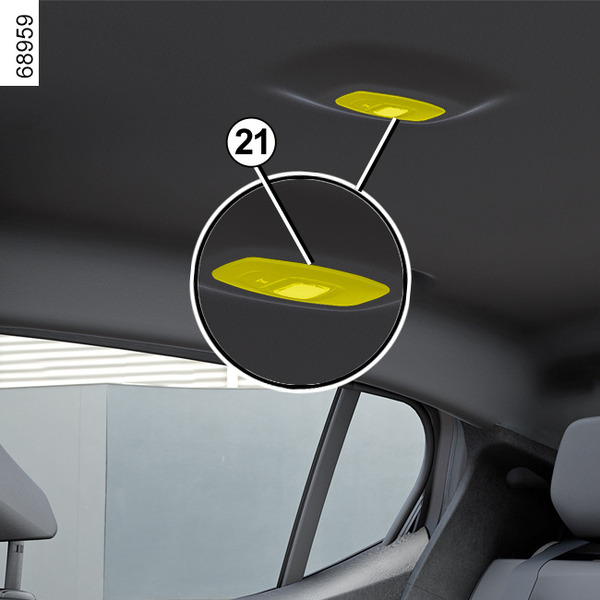

Zadnja stropna lučka 21

(odvisno od vozila)

S ploščatim izvijačem ali podobnim orodjem odpnite žarnico zadnje stropne lučke 21 tako, da pritisnete jeziček na eni strani lučke, da dostopite do žarnice.

Vrsta žarnice 21: W5W.

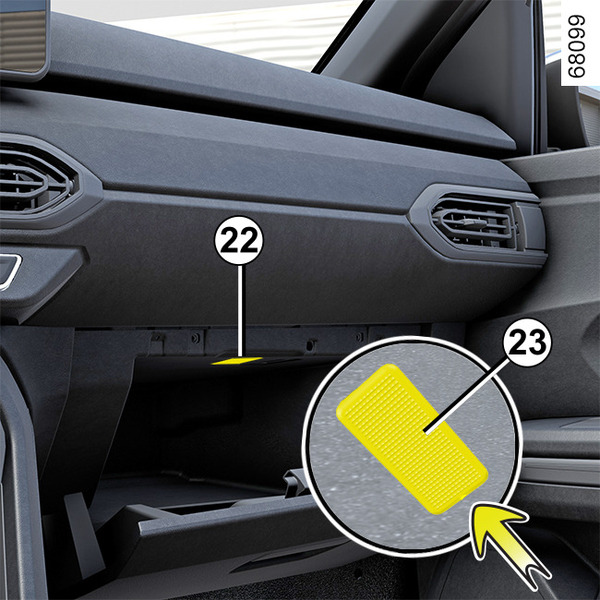

Lučka v predalu za rokavice 22

(odvisno od vozila)

Odpnite lučko 22 s pomočjo ploščatega izvijača ali podobnega orodja, tako da pritisnete jeziček 23 in premaknete lučko proti notranji strani predala.

Odklopite lučko.

Vrsta žarnice 22: W5W.

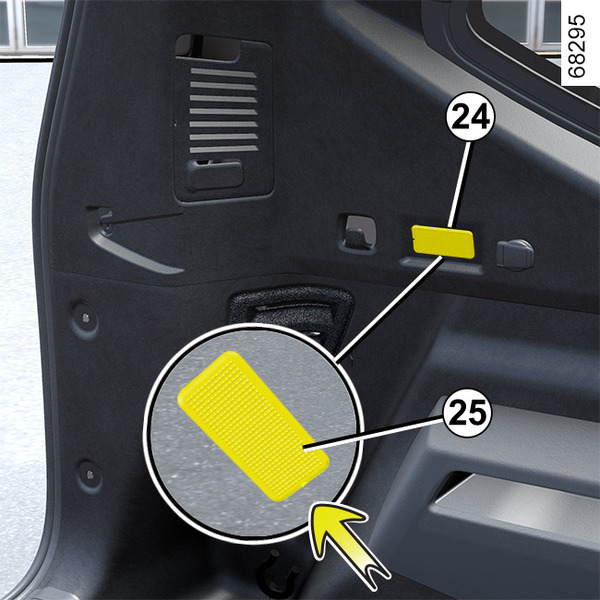

Lučka v prtljažnem prostoru 24

Odpnite lučko 24 s pomočjo ploščatega izvijača ali podobnega orodja, tako da pritisnete jeziček 25 in premaknete lučko proti notranji strani prtljažnega prostora.

Odklopite lučko.

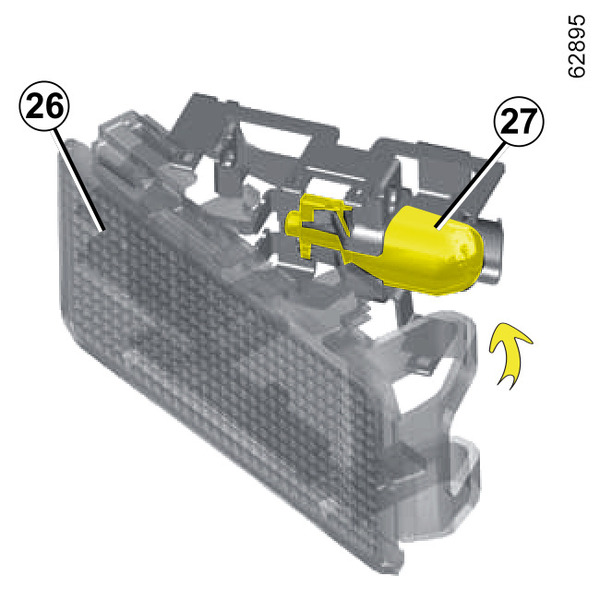

Sprostite razpršilno steklo 26 za dostop do žarnice 27.

Vrsta žarnice 27: W5W.
