Ako su postavljene na vozilo, četiri kamere 1, 2 i 3 koje se nalaze na prednjem braniku, retrovizorima na vratima i vratima prtljažnika pomažu vam prilikom težih manevara.

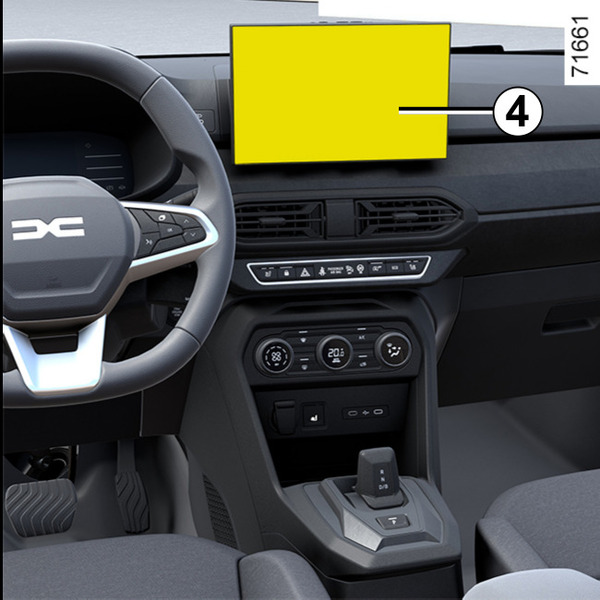

Kamere prenose četiri posebna prikaza na ekran 4, pružajući pregled područja oko vozila.

Napomena: kamere ne smeju da budu prekrivene (prljavštinom, blatom, snegom, kondenzacijom itd.).

warning

Ova funkcija je dodatna pomoć. Prema tome, ne može ni pod kojim okolnostima zameniti budnost ili odgovornost vozača.

Vozač treba uvek da bude spreman za iznenadne incidente tokom vožnje: uvek vodite računa da u mrtvom uglu nema malih, uskih pokretnih prepreka (kao što su dete, životinja, kolica, bicikl, kamen, stub itd.) tokom manevrisanja.

Aktiviranje sistema

Kada je paljenje uključeno, sistem se može aktivirati:

  • u automatskom režimu, prilikom prebacivanja u rikverc: sistem se aktivira i kamera koja se nalazi na vratima prtljažnika prenosi sliku područja iza vozila na ekran 4;
  • u ručnom režimu, dok vozilo miruje, a motor radi, u sistemu „Vozilo“ na multimedijalnom ekranu 4, pritisnite meni „360° Кaмера“ i na multimedijalnom ekranu će se pojaviti prikaz prednjeg dela.

Napomena: u zavisnosti od vozila, određena podešavanja se mogu prilagoditi na ekranu 4. Pogledajte multimedijalna uputstva.

Automatski režim

Automatski režim se aktivira kada se ručica menjača stavi u rikverc i na ekranu 4 se prikazuje slika sa zadnje kamere. Prilikom brzog prebacivanja iz rikverca u brzinu, na ekranu 4 se prikazuje slika koja se prenosi sa prednje kamere.

Automatski režim se deaktivira:

  • Izborom prikaza druge kamere u meniju na ekranu 4;
  • automatski, čim dostignete brzinu od oko 12 km/h;
  • ubrzo nakon prebacivanja iz vožnje unazad.

Ručni režim rada

Da biste ga aktivirali, izaberite željeni prikaz kamere u meniju na ekranu 4.

Poruka se prikazuje na ekranu 4 približno pet sekundi kao potvrda aktivacije ručnog režima.

Ručni režim se deaktivira:

  • automatski, čim dostignete brzinu od približno 10 km/h;
  • oko 3 minuta nakon prebacivanja iz vožnje unazad, u ručnom režimu;
  • pritiskom na dugme „Nazad“ nakon prebacivanja iz vožnje unazad, u ručnom režimu.

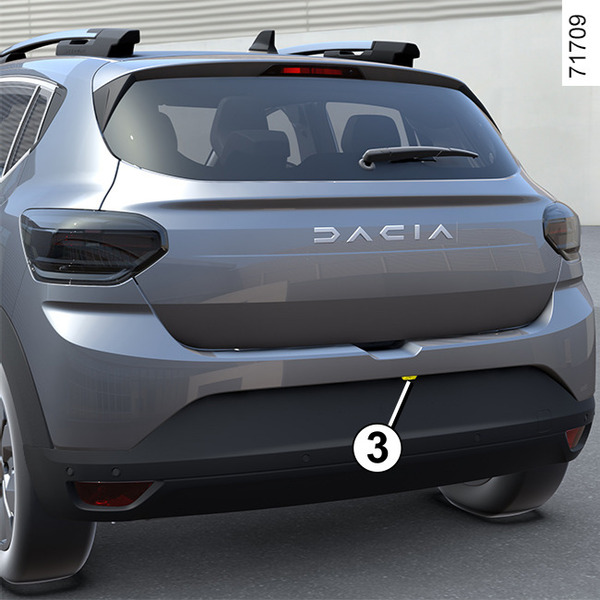

Kamera za vožnju unazad 3

Ako se zadnja kamera aktivira automatski ili ručno, slika sa kamere se prikazuje na ekranu 4.

Fiksne linije navođenja 5

Fiksni merni instrument sadrži markere u boji A, B i C koji označavaju udaljenost od zadnjeg dela vozila:

  • A (crveni) na približno 30 centimetara od vozila;
  • B (žuti) na približno 70 centimetara od vozila;
  • C (zeleni) na približno 150 centimetara od vozila.
tip

Slika prikazana na multimedijalnom ekranu može da deluje brže od stvarne.

Pokretna linija navođenja 6

(u zavisnosti od vozila)

Prikazana je plavom bojom na multimedijalnom ekranu 4. Označava putanju vozila u odnosu na položaj volana.

Linije navođenja za prikolicu 7

Prikazana je plavom bojom na multimedijalnom ekranu 4. Označavaju putanju kuke za vuču prikolice u odnosu na položaj volana. Omogućava vozaču da postavi kuku za vuču što bliže priključku za vuču prikolice.

« Приказ приколице »

Ako je prikolica povezana, dok je ručica menjača u brzini, pritisnite meni „Kamera“ u režimu „Vozilo“ na multimedijalnom ekranu 4 kako biste kameri 3 omogućili da prenese sliku iza vozila tokom otprilike 30 sekundi.

funkcija „Zoom auto“

Ako se iza vozila detektuje prepreka, funkcija „Zoom auto“ prebacuje trenutni ekran na prikaz zadnjeg dela vozila odozgo.

Da biste aktivirali/deaktivirali funkciju „Zoom auto“, pogledajte korisnički priručnik za multimedijalne uređaje.

tip

Na ekranu se prikazuje obrnuta slika, kao u ogledalu.

Okviri su prikaz projektovan na ravnoj površini. Ove informacije se ne uzimaju u obzir kada se postavljaju na vertikalni objekat ili objekat na tlu.

Predmeti koji se pojavljuju na ivici ekrana mogu biti deformisani.

Veoma jako svetlo (sneg, vozilo na suncu itd.), može negativno da utiče na kameru.

Ako je prtljažnik otvoren ili nepravilno zatvoren, pojavljuje se poruka „Vrata prtljažnika su otvorena“.

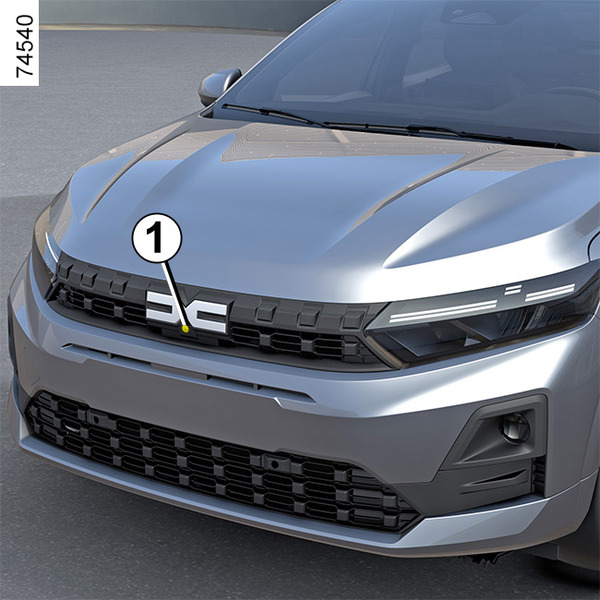

Prednja kamera 1

Ako se prednja kamera aktivira automatski ili ručno, slika sa kamere se prikazuje na ekranu 4.

Fiksne linije navođenja 8

Fiksna linija navođenja se sastoji od oznaka u boji D i E koje označavaju udaljenost od prednjeg dela vozila:

  • D (žuta) na približno 70 centimetara od vozila;
  • E (zelena) na približno 150 centimetara od vozila.
tip

Slika prikazana na multimedijalnom ekranu može da deluje brže od stvarne.

Pokretna linija navođenja 9

(u zavisnosti od vozila)

Prikazana je plavom bojom na multimedijalnom ekranu 4. Označava putanju vozila u odnosu na položaj volana.

funkcija „Zoom auto“

Ako se ispred vozila detektuje prepreka, funkcija „Zoom auto“ prebacuje trenutni ekran na prikaz prednjeg dela vozila odozgo.

Da biste aktivirali/deaktivirali funkciju „Zoom auto“, pogledajte multimedijalna uputstva.

tip

Na ekranu se prikazuje obrnuta slika, kao u ogledalu.

Okviri su prikaz projektovan na ravnoj površini. Ove informacije se ne uzimaju u obzir kada se postavljaju na vertikalni objekat ili objekat na tlu.

Predmeti koji se pojavljuju na ivici ekrana mogu biti deformisani.

Veoma jako svetlo (sneg, vozilo na suncu itd.), može negativno da utiče na kameru.

Ako je prtljažnik otvoren ili nepravilno zatvoren, pojavljuje se poruka „Vrata prtljažnika su otvorena“.

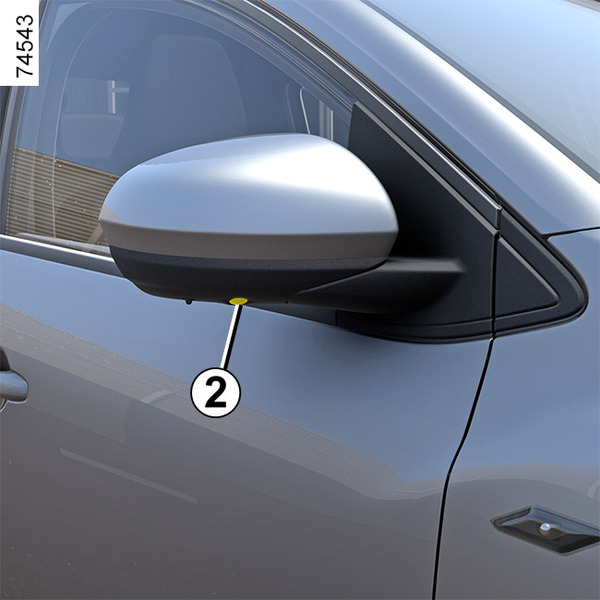

Bočne kamere 2

Kamere 2 ugrađene u retrovizore na vratima prenose bočne prikaze na ekran 4.

Da biste aktivirali željeni prikaz kamere, izaberite ga na ekranu 4. Više informacija potražite u uputstvima za multimedijalnu opremu.

Razlika između procenjene udaljenosti i stvarne udaljenosti

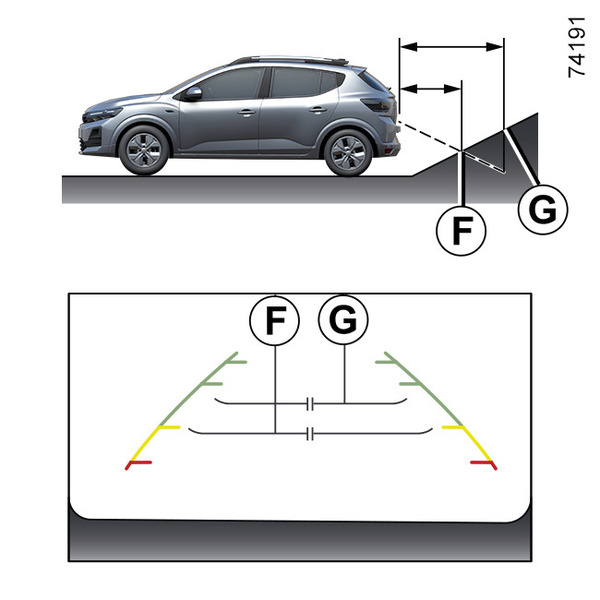

Vožnja unapred ili unazad prema strmoj uzbrdici

Fiksne linije navođenja 5 pokazuju rastojanja bližim nego što zapravo jesu.

Objekti prikazani na ekranu su zapravo udaljeniji na nagibu.

Na primer, ako se na ekranu prikazuje objekat na liniji F, objekat je zapravo na liniji G.

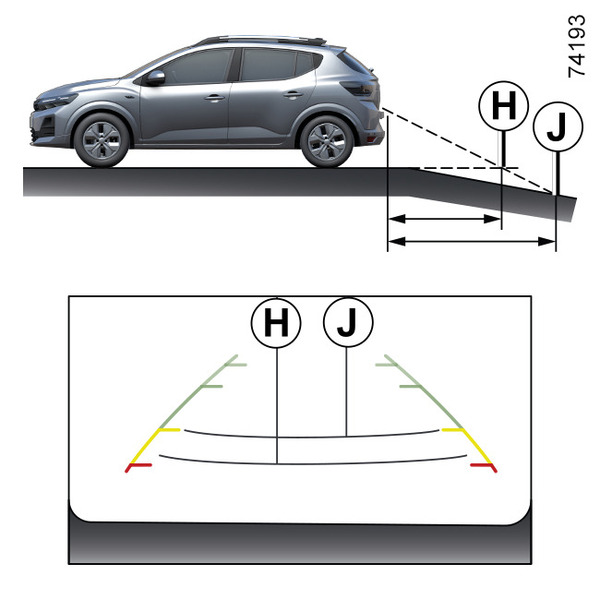

Vožnja unapred ili unazad prema strmoj nizbrdici

Fiksne linije navođenja 5 pokazuju rastojanja daljim nego što zapravo jesu.

Dakle, objekti prikazani na ekranu su zapravo bliži na nagibu.

Na primer, ako se na ekranu prikazuje objekat na liniji J, objekat je zapravo na liniji H.

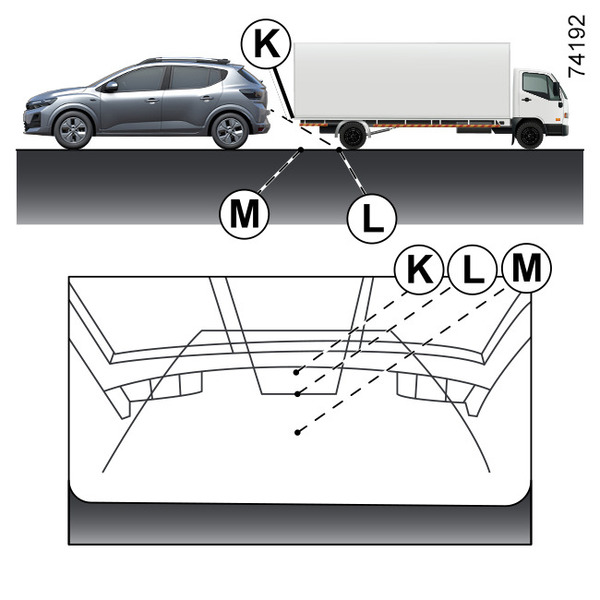

Vožnja unapred ili unazad prema isturenom objektu.

Pozicija K deluje dalje od pozicije L na ekranu. Međutim, pozicija K je na istoj udaljenosti kao i pozicija M.

Putanja naznačena fiksnim i pokretnim linijama navođenja ne uzima u obzir visinu objekta. Dakle, postoji rizik da se vozilo može sudariti sa objektom prilikom vožnje unazad prema poziciji M.
