Dacia Jogger
Los sensores ultrasónicos, indicados por las flechas 1, están instalados en los paragolpes con el fin de detectar aquellos obstáculos que se encuentran cerca del vehículo.
La función alerta al conductor mediante señales acústicas y, en función del vehículo, a través de una pantalla que presenta la zona en la que se ha identificado el obstáculo.
Según el equipamiento, el sistema detecta obstáculos situados delante y detrás del vehículo.
El sistema de ayuda al aparcamiento sólo se activa cuando el vehículo circula a una velocidad inferior a 10 km/h aproximadamente.
La función no tiene en cuenta los sistemas de remolque o de transporte de carga no reconocidos por el sistema.
warning
Esta función es una ayuda complementaria a la conducción.
No puede por tanto, en ningún caso, sustituir la vigilancia ni la responsabilidad del conductor durante las maniobras.
El conductor debe estar siempre listo para los acontecimientos imprevistos que pueden darse durante la conducción: vigile siempre, por tanto, que no haya obstáculos móviles pequeños (tales como un niño, un animal, un cochecito de niños, una bicicleta, una piedra, un poste, etc.) dentro de la zona de ángulo muerto durante la maniobra.
warning
En un impacto en la parte inferior del vehículo al realizar maniobras (por ejemplo: contacto con un bolardo, un bordillo sobre-elevado u otro mobiliario urbano), el vehículo puede sufrir daños (por ejemplo: deformación de un eje).
Para evitar los riesgos de accidente, haga que un Representante de la marca controle su vehículo.
Ubicación de los sensores ultrasónicos 1
Es importante verificar que la zona que rodea a los sensores de ultrasonidos, indicada por las flechas 1, no esté obstruida (por suciedad, barro, nieve o por una matrícula mal fijada), golpeada, modificada (incluyendo la pintura) u oscurecida por ningún accesorio colocado en la parte trasera o, según el vehículo, en la parte delantera.
Operación

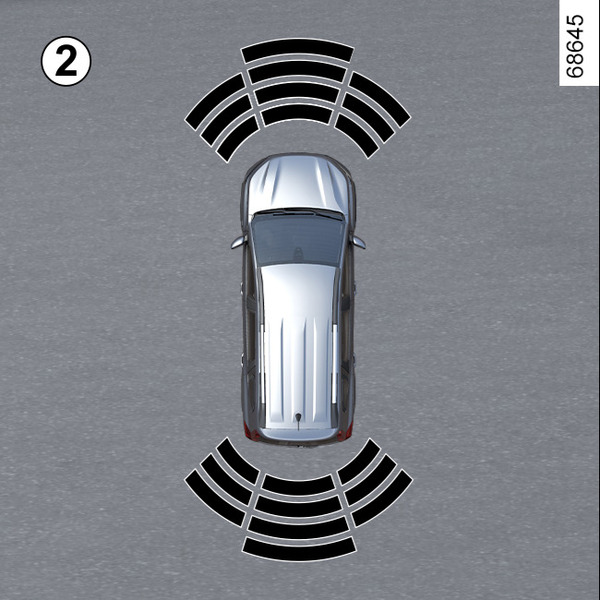

Según el vehículo, la pantalla 2 permite visualizar el entorno del vehículo como complemento de las señales acústicas.
Detección de obstáculos
Se detectan la mayoría de los obstáculos que se encuentran cerca de la zona trasera y, según el equipo, cerca de la parte delantera.
La frecuencia de la señal acústica aumentará conforme se aproxime al obstáculo y se convertirá en un pitido constante al situarse la parte delantera o trasera del vehículo a unos 30 cm del obstáculo, según el vehículo.

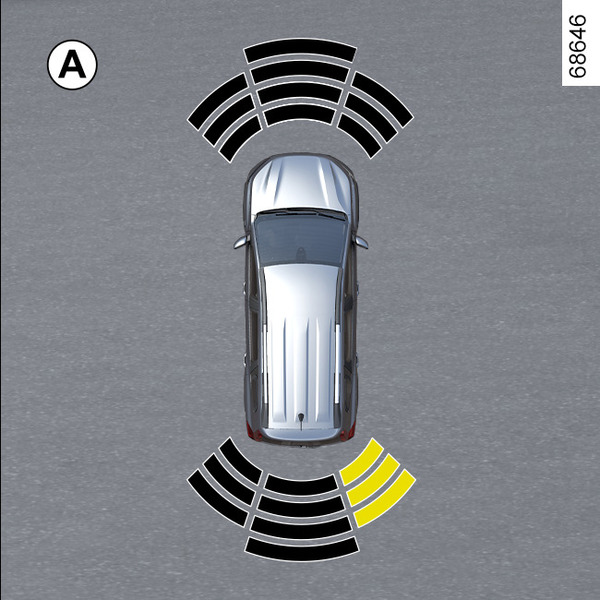

En función del vehículo, aparece el área donde se detecta el obstáculo (pantalla A). Según el vehículo, el área aparece en verde, naranja (o amarillo, dependiendo del modelo) o rojo, en función de la proximidad del objeto.
tip
Es posible que, en caso de cambio de trayectoria durante una maniobra, se señalice tarde el riesgo de colisión.
Activación/desactivación

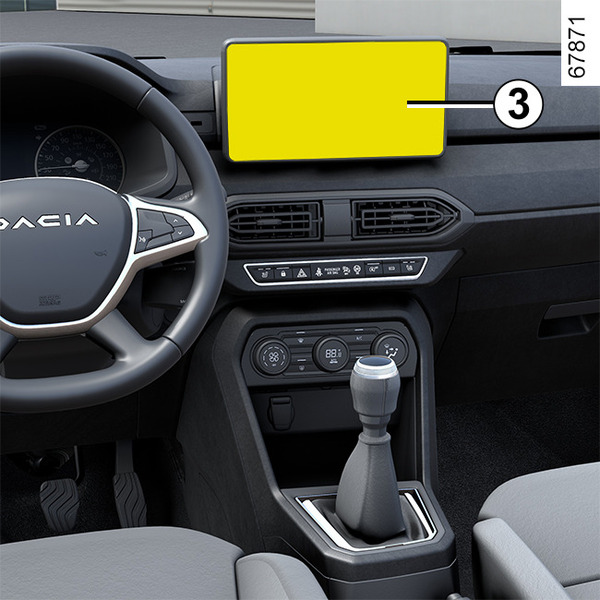

Activación, desactivación del sistema desde la pantalla multimedia 3
En el modo "VEHÍCULO" de la pantalla multimedia 3, presione el menú "AYUDA APARCAM".
Activación o desactivación de las zonas de cobertura de los detectores ultrasónicos.
Para obtener más información, consulte el manual del sistema multimedia.
Nota: según el vehículo, no es posible desactivar la zona de detección trasera.

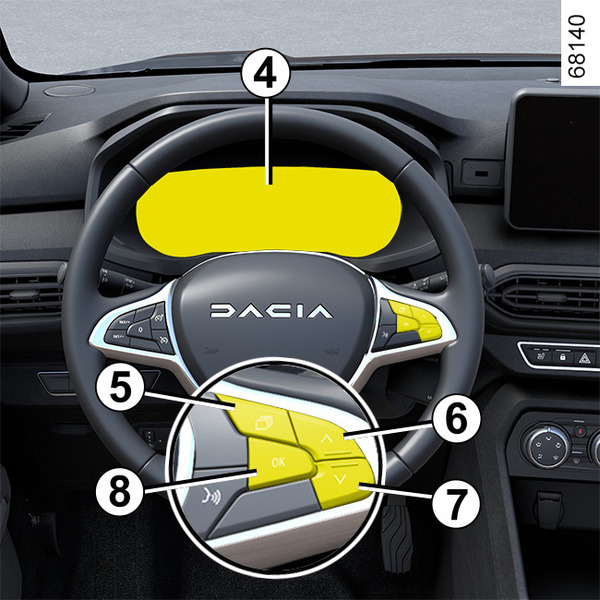

Activación, desactivación del sistema desde el ordenador de a bordo 4
(según el vehículo)
- Con el vehículo parado, pulse el interruptor 5 tantas veces como sea necesario para acceder a la pestaña
;
o
- presionar el interruptor 5 y repetidamente el mando 6 o 7 para llegar a la pestaña
; - presione el interruptor 8 "OK"
- presionar repetidamente el mando 6 o 7 hasta llegar al menú
, a continuación, pulsar el interruptor 8 "OK"; - presionar repetidamente el mando 6 o 7 hasta llegar al menú "AYUDA CONDUC.", a continuación, pulsar el interruptor 8 "OK";
- presionar repetidamente el mando 6 o 7 hasta llegar al menú "Aparcam.", a continuación, pulsar el interruptor 8 "OK";
- vuelva a pulsar el botón 8 "OK" para activar o desactivar la función:
-
función activada; -
función desactivada.
-
Nota: en función del vehículo, puede resultar imposible desactivar la zona de detección "trasera".
Desactivación automática de la ayuda al aparcamiento
El sistema se desactiva:
- cuando la velocidad del vehículo es superior a aproximadamente 10 km/h;
- según el vehículo, cuando esté detenido más de cinco segundos aproximadamente y se detecte un obstáculo (por ejemplo, en caso de atasco, etc.);
- cuando el vehículo está en punto muerto, en el caso de cajas de velocidades manuales o en la posición N o P en cajas de velocidades automáticas;
- cuando se detecte una anomalía de funcionamiento.
Nota: dependiendo del vehículo, si se dispone de un gancho de remolcado reconocido por el sistema, únicamente se desactiva la función de asistencia al aparcamiento trasera.
Reglajes
warning
Por razones de seguridad, los reglajes deben efectuarse con el vehículo parado.
tip
Cada vez que se arranca el vehículo, la función continúa en el modo guardado la última vez que se paró el motor.
Ajustes desde la pantalla multimedia 3
Con el vehículo detenido, desde Mundo "VEHÍCULO", en la pantalla multimedia 3, presionar el menú "Asistente de aparcamiento".
Para obtener más información, consulte el manual del sistema multimedia.
Ajustes del ordenador de a bordo 4
- Con el vehículo parado, pulse el interruptor 5 tantas veces como sea necesario para acceder a la pestaña
.
o
- presionar el interruptor 5 y repetidamente el mando 6 o 7 para llegar al menú
;
- presione el interruptor 8 "OK"
- presionar repetidamente el mando 6 o 7 hasta llegar al menú
, a continuación, pulsar el interruptor 8 "OK";
- presionar repetidamente el mando 6 o 7 hasta llegar al menú "AYUDA CONDUC.", a continuación, pulsar el interruptor 8 "OK";
- presionar repetidamente el mando 6 o 7 hasta llegar al menú "Aparcam.", a continuación, pulsar el interruptor 8 "OK";
- presione repetidamente el mando 6 o 7 hasta seleccionar el ajuste, a continuación, presione 8 "OK".
Desactivación del sonido del sistema
(según el vehículo)
Active o desactive el sonido de la ayuda al aparcamiento.
Nota: si se desactiva el sonido, al aproximarse a un obstáculo únicamente se recibe una alerta desde la pantalla.
Volumen de la ayuda al aparcamiento
Regular el volumen de la asistencia al aparcamiento con la barra de ajuste.
tip
Cada vez que se arranca el vehículo, la función continúa en el modo guardado la última vez que se paró el motor.
Casos particulares
Es posible desactivar manualmente las alertas sonoras o, según el vehículo, la zona de detección afectada en caso de:
- remolcado, transporte o remolques no reconocidos por el sistema que se encuentren delante de los sensores ultrasónicos;
- daños en los sensores ultrasónicos.
Nota:incluso con el sonido desactivado, las pantallas continúan mostrando las advertencias.
Averías de funcionamiento
Cuando el sistema detecta una avería: o bien se emite una señal acústica que avisa durante unos tres segundos al engranar la marcha atrás, junto con el mensaje "Revisar sensores de aparcamiento" en el cuadro de instrumentos, o bien el sistema no emite ningún sonido ni visualización al engranar la marcha. Comprobar que los sensores ultrasónicos estén limpios. En caso de que la avería persista, consultar con un representante de la marca.
tip
Cuando el vehículo circula a una velocidad inferior a aproximadamente 10 km/h, algunas fuentes de ruido (moto, camión, martillo neumático, etc.) pueden activar las advertencias acústicas del sistema Park Assist.
Consejos
tip
Intervenciones/reparaciones del sistema
- En caso de choque, la alineación de los captadores ultrasónicos puede alterarse y su funcionamiento puede verse afectado. Desactive la función y consulte con un Representante de la marca.
- Las intervenciones en la zona donde se encuentran los captadores ultrasónicos (reparaciones, sustituciones, etc.) deben ser efectuadas por un profesional cualificado.
El Representante de la marca es el único que está capacitado para intervenir en el sistema.
En caso de alteración del sistema
Algunas condiciones pueden perturbar o perjudicar el funcionamiento del sistema, por ejemplo:
- condiciones meteorológicas adversas (lluvia, nieve, granizo, hielo negro, etc.);
- algunos tipos de ruido (moto, camión, martillo neumático, etc.);
- instalación de un gancho o una bola de remolque no compatible.
Riesgo de falsas alarmas o ausencia de las advertencias
Si el sistema se comporta de forma anormal, contacte con un distribuidor autorizado.
Limitación del funcionamiento del sistema
- Las zonas de detección de ultrasonidos deben permanecer limpias y sin modificaciones para garantizar el funcionamiento correcto del sistema.
- Puede que el sistema no reconozca los objetos pequeños que se acerquen al vehículo (motos, bicicletas, peatones, etc.).
- Es posible que el sistema no detecte obstáculos que se encuentren demasiado cerca del vehículo.
- El sistema podría no avisar cuando el resto de vehículos u obstáculos circulen a una velocidad significativamente diferente.
- Cuando se produzca un cambio en la trayectoria durante una maniobra, puede que el sistema notifique obstáculos con retraso.
