Dacia Jogger
Barras de techo modulares
Si el vehículo dispone del equipo, este dispositivo le permite colocar las barras de techo tanto en posición longitudinal como transversal.
Para poner las barras en posición transversal:

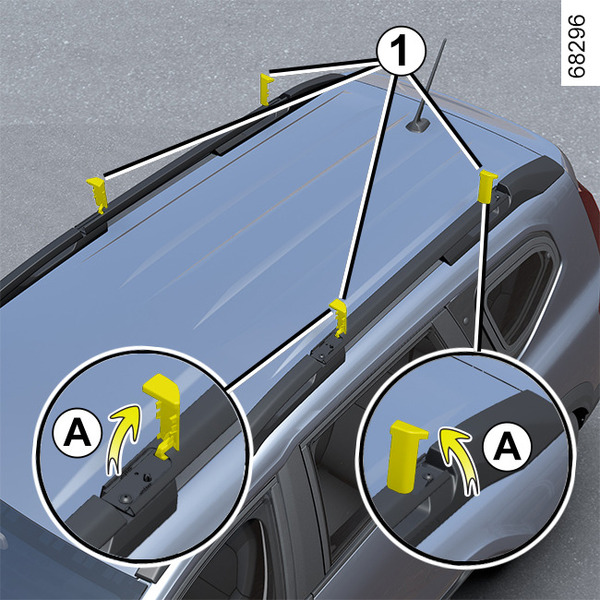

- Soltar las tapas giratorias 1 y colocarlas en posición vertical (movimiento A);
- aflojar los tornillos 2 con la llave dinamométrica 7 localizada en la guantera;

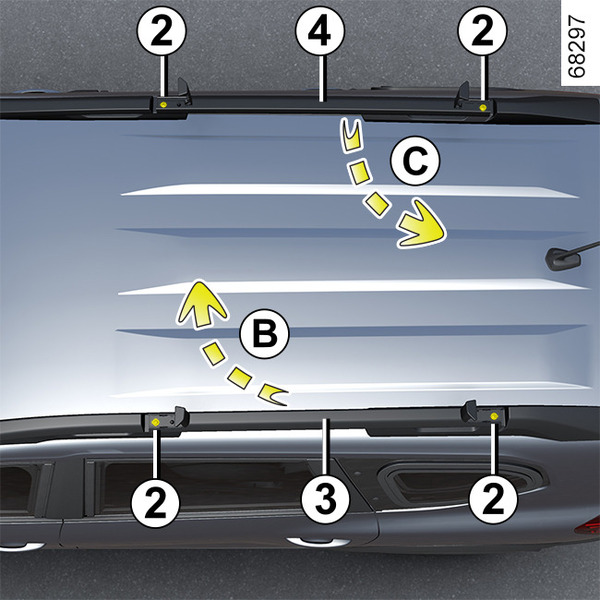

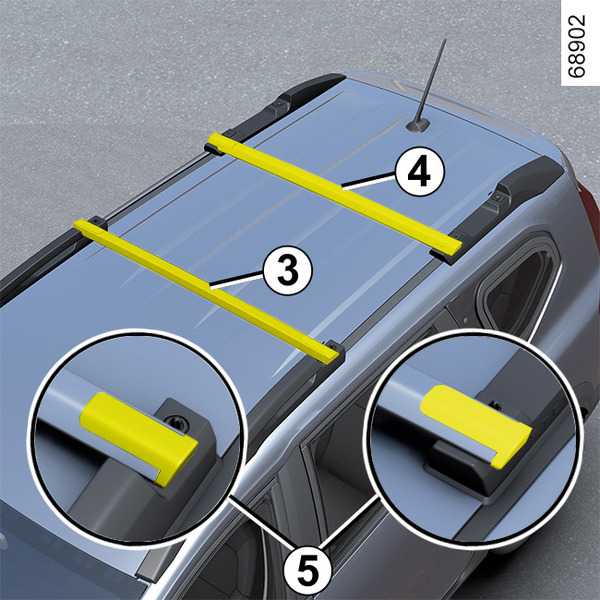

- levantar las barras 3 y 4 y colocarlas en posición transversal 5. Para ello, coloque la barra 3 (movimiento B) en la posición delantera y, a continuación, coloque la barra 4 (movimiento C) en la posición trasera.

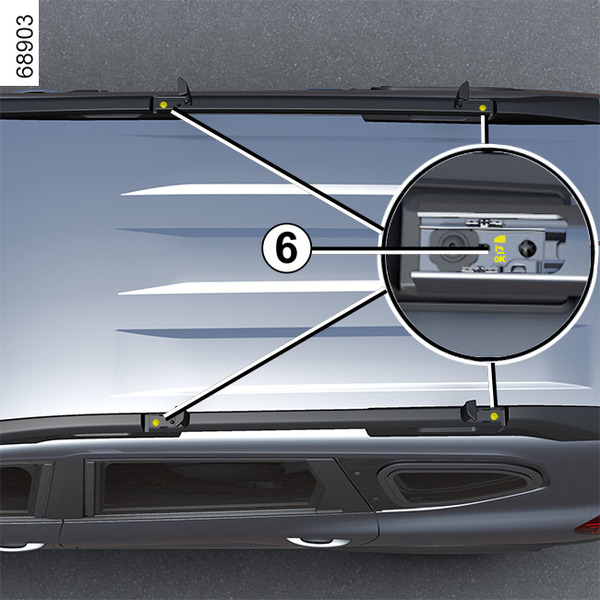

Nota: asegúrese de que las barras 3 y 4 queden colocadas correctamente y, en función del vehículo, que respeten la dirección que se muestra en cada marca 6 situada en las fijaciones de cada extremo de las barras.
tip
Peso máximo sobre cada barra de techo: 40 kg repartidos uniformemente (80 kg en ambas barras de techo).

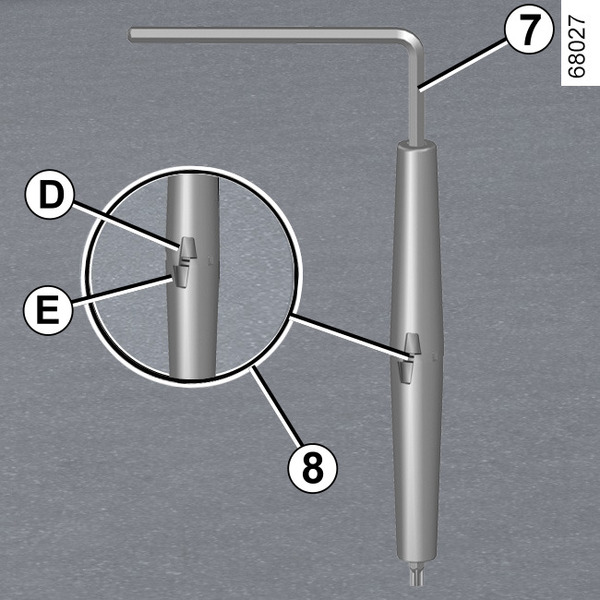

- utilice la herramienta 7 para apretar los tornillos 2: los marcadores D y E ubicados en la herramienta están desplazados (marca 8);

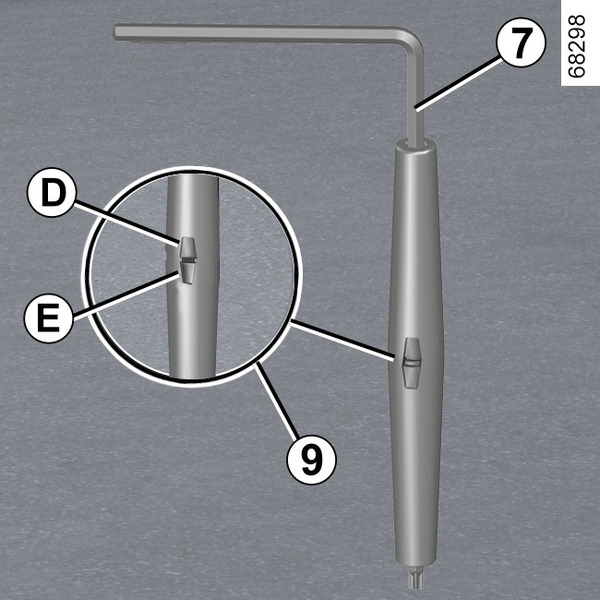

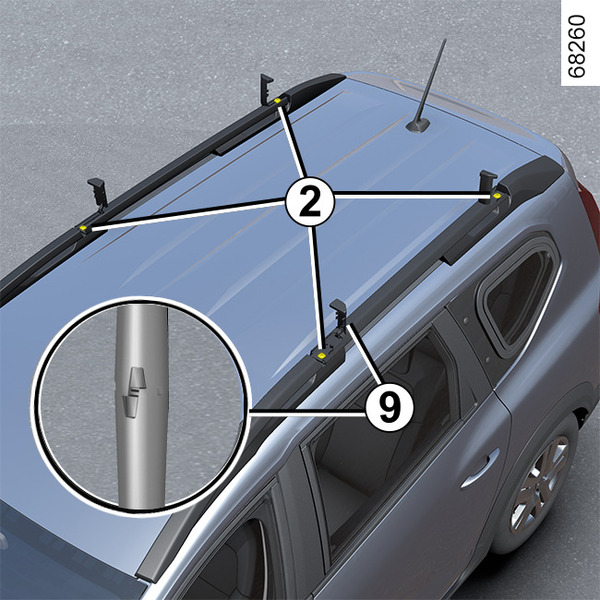

- apriete los tornillos 2 aplicando la mayor fuerza posible con la herramienta 7 hasta que los marcadores D y E de la herramienta 7 queden paralelos (marca 9);
- vuelva a fijar las tapas giratorias 1.
Nota: las barras 3 y 4 no son intercambiables.
tip
Está estrictamente prohibido colocar las barras de techo en la posición transversal (posición de transporte) cuando el vehículo pasa por un tren de lavado que contenga cepillos de rodillo.
warning
Asegúrese de que las dos barras de techo modulares queden colocadas y bloqueadas correctamente.
warning
Barras de techo en posición transversal
La velocidad máxima no debe superar los 130 km/h.
Durante el trayecto, controlar la instalación y apretar los tornillos cada 500 km aproximadamente.
tip
Cuando no utilice las barras en posición transversal, vuelva a colocarlas en posición longitudinal para optimizar el consumo de combustible y evitar el ruido del aire.
tip
Si se pierden, póngase en contacto con un representante de la marca para que le proporcione los tornillos 2 y la herramienta 7.
warning
Las barras de techo modulares son montadas y homologadas en origen por nuestro Departamento Técnico.
Están provistos junto con los tornillos 2 y la herramienta 7. Estos deben utilizarse únicamente para fijar las barras de techo en el vehículo.
warning
Asegúrese de que los objetos y/o accesorios (portabicicletas, cofre de techo, etc.) montados en las barras de techo modulares estén colocados correctamente, distribuidos de manera uniforme y firmemente asegurados.
Barras de techo longitudinales
Cuando el vehículo venga equipado, podrá transportar maletas o dispositivos adicionales (portabicicletas, portaesquís, etc.):
- en un portaequipajes de techo;

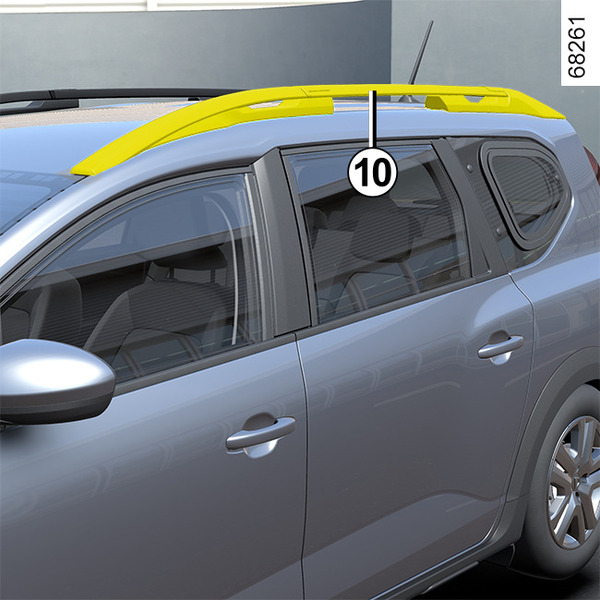

- en barras de techo transversales fijadas a las barras de techo longitudinales 10;
- directamente en las barras de techo longitudinales.
Se prohíbe montar barras de techo longitudinales en los vehículos que no están equipados de origen.
Precauciones de utilización
Manipulación de la puerta del maletero
Antes de accionar la puerta del maletero, compruebe los objetos y/o accesorios (portabicicletas, cofre de techo, etc.) montados en las barras de techo. Deben estar bien colocados y amarrados y su volumen no debe impedir el correcto funcionamiento de la puerta del maletero.
tip
Peso máximo sobre cada barra de techo: 40 kg repartidos uniformemente (80 kg en ambas barras de techo).
warning
Cuando las barras de techo originales homologadas por nuestros servicios técnicos se suministran con tornillos, sólo se deben utilizar dichos tornillos para fijarlas en el vehículo.
warning
La fijación de un dispositivo de transporte (portabicicletas, caja de equipajes, etc.) apoyados en la puerta del maletero está prohibida. Para instalar un dispositivo de transporte en el vehículo, es preciso contactar con un distribuidor autorizado.
