Dacia Sandero
Fari: veicoli con fari con lampadine alogene
(a seconda del veicolo)
Potete sostituire le lampadine descritte di seguito. Tuttavia, si consiglia di farle sostituire da una concessionaria autorizzata se l'intervento sembra difficile da effettuare.
Luci anabbaglianti 1
Staccare la copertura A;
Sganciare il connettore 5, estrarre il gruppo dal relativo alloggiamento, quindi estrarre la lampadina.
Tipo di lampadina:H7.
Dopo aver sostituito la lampadina, assicurarsi che le luci sono regolate da un professionista.
Indicatori di direzione 2
Ruotare di un quarto di giro il portalampada 4 per raggiungere la lampadina.
Tipo di lampadina:PY21W.
warning
Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.
Rischio di lesioni.
Luci diurne/luci di posizione, fari abbaglianti 3
Staccare la copertura B.
Sganciare il connettore 6, estrarre il gruppo dal relativo alloggiamento, quindi estrarre la lampadina.
Tipo di lampadina:H15.
Non toccate il vetro della lampadina. Tenetela per le estremità.
Utilizzate tassativamente lampadine anti U.V.55/15W per non danneggiare il vetro in plastica dei fari.
Contrassegnate il corretto posizionamento della lampadina prima dello smontaggio per installarla correttamente al momento del rimontaggio.
Dopo aver sostituito la lampadina, rimontate correttamente la protezione.
warning
Quando si interviene in prossimità del motore, quest'ultimo potrebbe essere caldo. Inoltre, l'elettroventola può azionarsi in ogni momento. La
spia nel vano motore ha la funzione di ricordare tale condizione.
Rischio di lesioni.
tip
A seconda della normativa locale o per precauzione, procuratevi presso la Rete del marchio una scatola di emergenza contenente una serie di lampadine e di fusibili.
warning
Qualsiasi intervento (o modifica) sul circuito elettrico deve essere effettuato da un Rappresentante del marchio, in quanto un collegamento scorretto potrebbe danneggiare l'impianto elettrico (cablaggi, componenti e, in particolare, l'alternatore). Inoltre, il Rappresentante del marchio dispone di tutti i componenti necessari per l'intervento.
Fari: veicoli con fari con lampadine alogene e a LED
(a seconda del veicolo)
Potete sostituire le lampadine descritte di seguito. Tuttavia, si consiglia di farle sostituire da una concessionaria autorizzata se l'intervento sembra difficile da effettuare.
Indicatori di direzione 7
Ruotare di un quarto di giro il portalampada 9 per raggiungere la lampadina.
Tipo di lampadina: PY21W.
Luci abbaglianti 8
Rimuovere la copertura C.
Sganciare il connettore 10, estrarre il gruppo dal relativo alloggiamento, quindi estrarre la lampadina.
Tipo di lampadina:H7.
Utilizzare tassativamente lampadine anti-U.V.55W per non danneggiare il vetro in plastica dei fari.
Non toccate il vetro della lampadina. Tenetela per le estremità.
Contrassegnate il corretto posizionamento della lampadina prima dello smontaggio per installarla correttamente al momento del rimontaggio.
Dopo aver sostituito la lampadina, rimontate correttamente la protezione.
Luci di posizione/diurne a LED 11
Rivolgetevi ad un Rappresentante del marchio.
Luci anabbaglianti a LED 12
Rivolgetevi ad un Rappresentante del marchio.
Luci antinebbia anteriori 13
A causa delle difficoltà di accesso, si consiglia di far sostituire le lampadine da una concessionaria autorizzata.
- Accedere al portalampada sganciando lo sportellino 14;
- ruotate il portalampada di un quarto di giro;
- estrarre la lampadina.
Tipo di lampadina: H16LL.
Fari addizionali
Se si desidera dotare il veicolo di fari fendinebbia, rivolgersi a una concessionaria autorizzata.
Luci posteriori e indicatori di direzione
Luci di posizione/luci di stop, indicatori di direzione e luci di retromarcia
Allentare il bullone 1, quindi staccare il gruppo ottico posteriore dall'esterno del veicolo.
Tirare le linguette 2 per sganciare il portalampada.
Per il rimontaggio, procedete nell'ordine inverso avendo cura di non danneggiare il cablaggio.
Accertatevi del corretto bloccaggio delle linguette.
- 3.
Luce di posizione
Tipo di lampadina 3: W5W.
- 4.
Luce di posizione/di stop
Tipo di lampadina 4: P21/5W.
- 5.
Luce di retromarcia
Tipo di lampadina 5: P21W.
- 6.
Luce di direzione
Tipo di lampadina 6: PY21W.
Terza luce di stop 7
Con un cacciavite piatto o un attrezzo similare, sganciare con cautela la luce di stop 7 premendo contemporaneamente sulla superficie superiore della luce stessa (movimento A). Scollegare la luce di stop.
Accedere alla lampadina 8.
Tipo di lampadina 8: W16W.
Per rimontare, posizionate la luce di stop sullo spoiler.

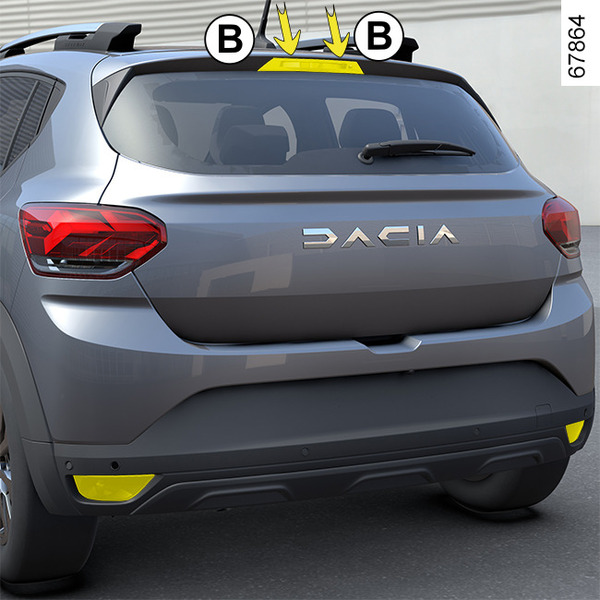

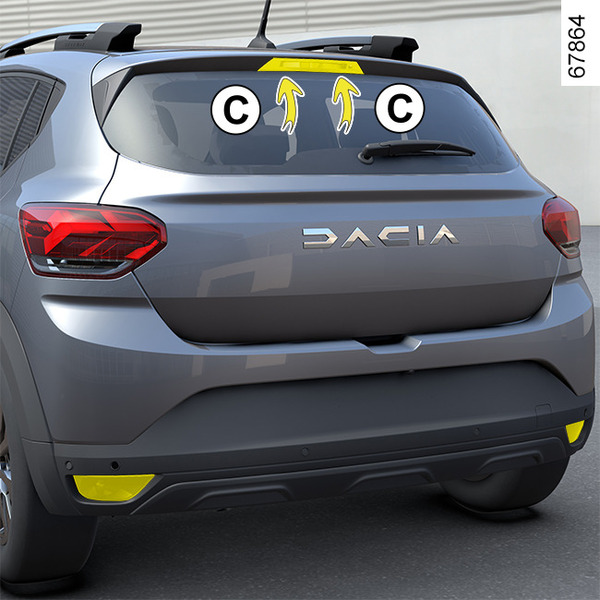

Premere il bordo superiore della parte (movimento B), quindi spingere la superficie della luce nelle aree in cui sono presenti le graffe finché non scatta in posizione (movimento C).
Tuttavia, a causa delle difficoltà di accesso, si consiglia di far sostituire la lampadina dalla Rete del marchio.
Luci antinebbia posteriori 9
Accedere al portalampada situato sotto il paraurti posteriore, quindi svitarlo ruotando verso il centro del veicolo e rimuovere la lampadina.
Tipo di lampadina 9: P21W.
warning
Non toccare lo scarico.
Rischio di ustioni.
Rimontaggio
Per il rimontaggio, procedete nell'ordine inverso avendo cura di non danneggiare il cablaggio.
Dopo aver rimontato la lampadina, accertatevi del corretto fissaggio.
Tuttavia, a causa delle difficoltà di accesso, si consiglia di far sostituire la lampadina dalla Rete del marchio.
warning
Qualsiasi intervento (o modifica) sul circuito elettrico deve essere effettuato da un Rappresentante del marchio, in quanto un collegamento scorretto potrebbe danneggiare l'impianto elettrico (cablaggi, componenti e, in particolare, l'alternatore). Inoltre, il Rappresentante del marchio dispone di tutti i componenti necessari per l'intervento.

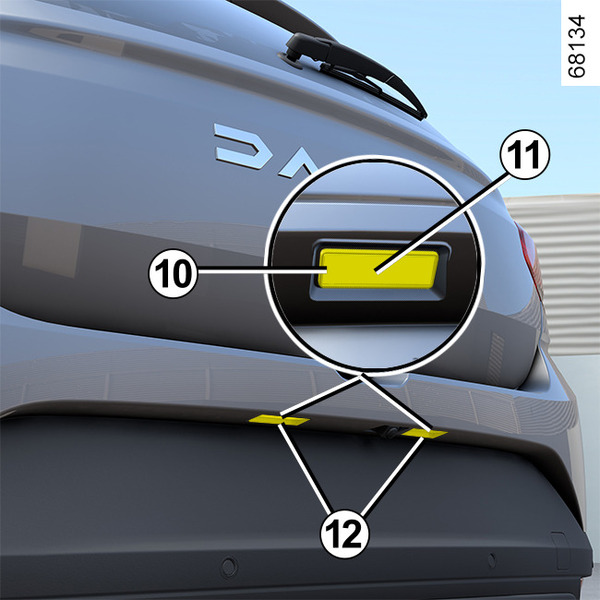

Luci della targa 12
Sganciate la luce 12 premendo la linguetta 10 con un cacciavite piatto o un attrezzo similare.

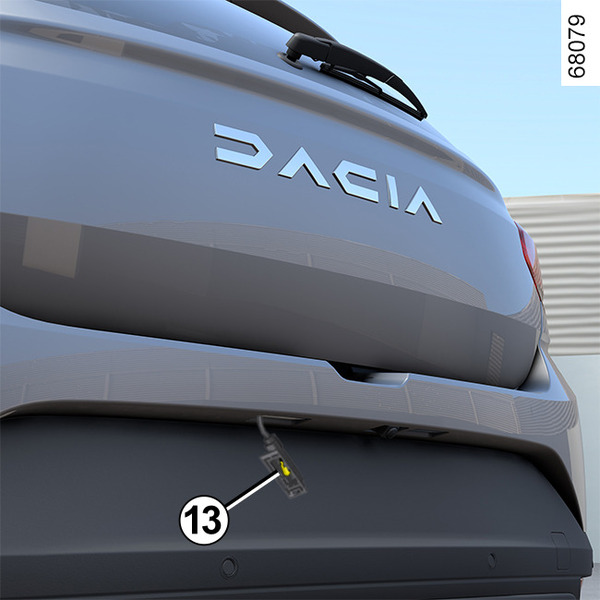

Sganciare il diffusore 11 e staccare la lampadina 13.
Tipo di lampadina:W5W.
Luci della targa LED12
(a seconda del veicolo)
Rivolgetevi ad un Rappresentante del marchio.

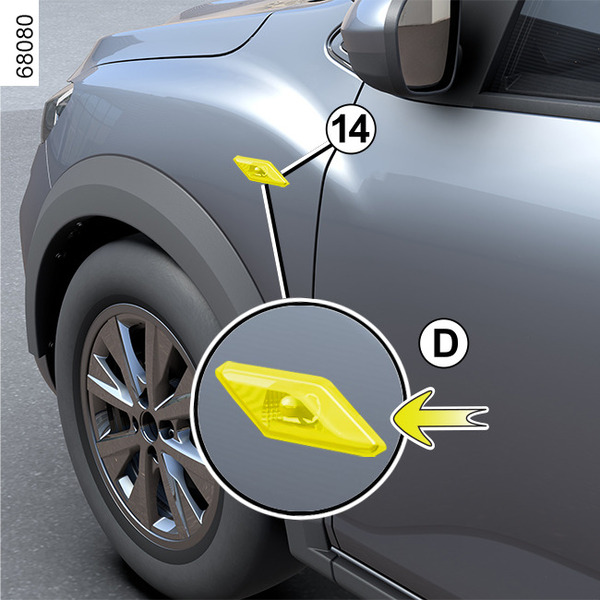

Spie 14
Sganciare l'indicatore di direzione 14 con un cacciavite piatto o un attrezzo similare posto in D per fare fuoriuscire l'indicatore di direzione verso l'esterno del veicolo.

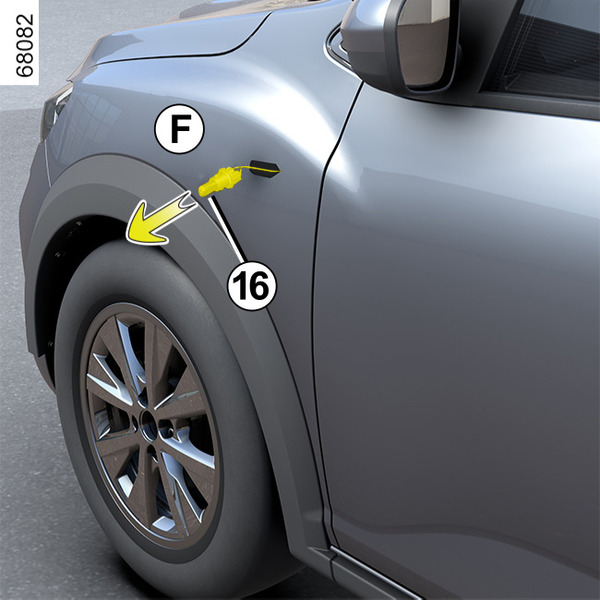

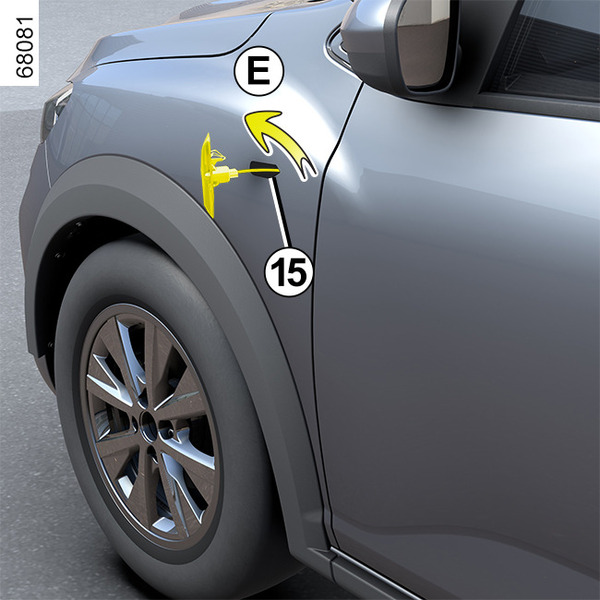

Effettuare un quarto di giro (movimento E) sul portalampada 15 e staccare la lampadina 16 (movimento F).
Tipo di lampadina:WY5W.
Sostituite la lampadina e rimontate la freccia.
