Якщо автомобіль обладнаний відповідним чином, на ньому встановлено чотири камери (1, 2 і 3), які допомагають під час здійснення складних маневрів. Вони розміщені на передньому бампері, дзеркалах заднього виду та кришці багажника.

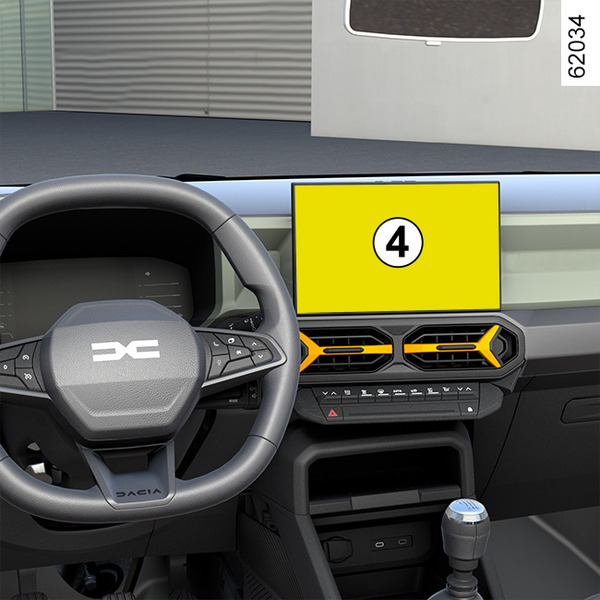

Камери передають чотири окремі види на екран 4. Це дає змогу бачити зону навколо автомобіля.

Примітка. Стежте за тим, щоб камери були чисті (без бруду, снігу, конденсованої води тощо).

warning

Це додаткова функція. Вона не може ні в якому разі замінити пильність та відповідальність водія.

Водій завжди має бути готовим до неочікуваних подій під час руху: стежте, щоб під час маневрів у мертвій зоні не було дітей і тварин, а також рухомих малих чи вузьких об'єктів (візків, велосипедів, каміння, дорожніх знаків тощо).

Активація системи

Коли запалювання ввімкнено, систему можна активувати:

  • в автоматичному режимі після ввімкнення задньої передачі: система активується, а камера на дверях багажника передає зображення зони позаду автомобіля на екран 4;
  • у ручному режимі, коли автомобіль не рухається, а двигун працює, у розділі "Автомобіль" на екрані мультимедійної системи 4 натисніть кнопку меню "Камера 360°", щоб відобразити вид спереду.

Примітка. На екрані мультимедійної системи можна регулювати певні параметри системи (залежно від моделі автомобіля) 4. Перегляньте інструкцію з експлуатації мультимедійної системи.

Автоматичний режим


Автоматичний режим активується, якщо в автомобілі ввімкнуто задню передачу, а на екран 4 виведено зображення з камери заднього виду. Якщо швидко змінити задню передачу на передню, на екрані 4 відображається вид із передньої камери.

При цьому автоматичний режим вимкнеться:

  • якщо вибрати вид з іншої камери в меню на екрані 4;
  • автоматично, якщо автомобіль досяг швидкості приблизно 12 км/год;
  • незабаром після відключення задньої передачі.

Ручний режим

Щоб активувати потрібний вид камери, виберіть його в меню на екрані 4.

Якщо ручний режим активовано, приблизно протягом п’яти секунд на екрані 4 відображається повідомлення з підтвердженням.

Ручний режим вимикається:

  • автоматично, якщо автомобіль досяг швидкості приблизно 12 км/год;
  • приблизно через 3 хвилини після вимкнення задньої передачі, у ручному режимі;
  • натисканням кнопки "Назад" після вимкнення задньої передачі, у ручному режимі.

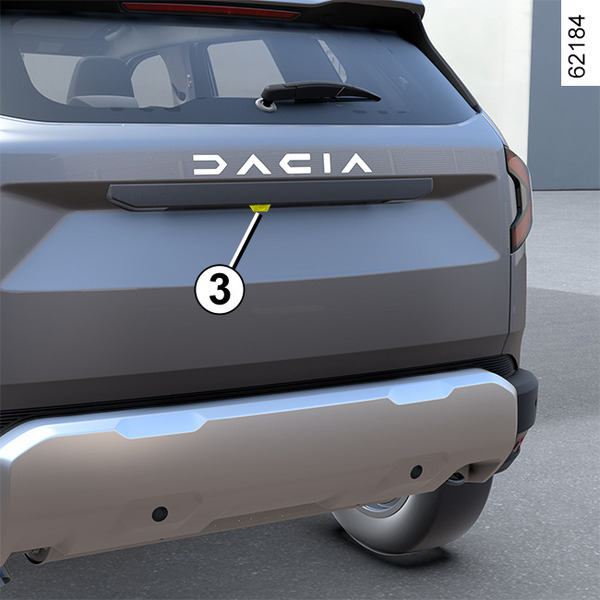

Камера заднього ходу 3


Якщо камеру заднього виду ввімкнено автоматично або вручну, вид із неї відображається на екрані 4.

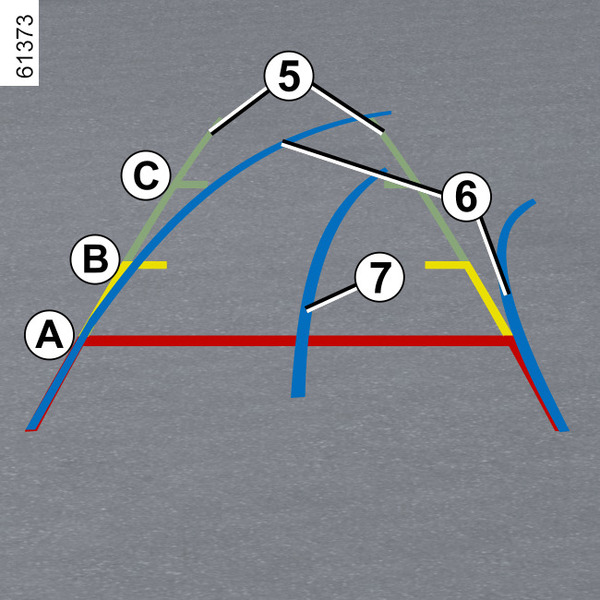

Фіксовані напрямні лінії 5

Нерухомий габарит містить кольорові маркери A, B і C, які вказують відстань позаду автомобіля:

  • A (червоний) приблизно 30 сантиметрів від автомобіля;
  • B (жовтий) приблизно 70 сантиметрів від автомобіля;
  • C (зелений) приблизно 150 сантиметрів від автомобіля.
tip

Зображення на екрані мультимедійної системи може здаватися швидшим, ніж насправді.

Рухома напрямна лінія 6

(відрізняється залежно від моделі автомобіля)

На екрані мультимедійної системи 4 він підсвічується блакитним кольором. Він вказує напрямок автомобіля відповідно до положення керма.

Напрямна лінія причепу 7

На екрані мультимедійної системи 4 він підсвічується блакитним кольором. Вона показує траєкторію руху зчіпного пристрою причепу відповідно до положення керма. Це дозволяє водієві розташувати зчіпний пристрій якомога ближче до зчіпної головки причепа.

« Перегляд причепа »

Якщо під’єднано причіп, перебуваючи на передачі переднього ходу, натисніть меню "Камера в розділі Автомобіль" на мультимедійному екрані 4, щоб камера 3 могла передавати зображення позаду протягом приблизно 30 секунд.

Функція " Zoom auto "

Якщо виявлено перешкоду позаду автомобіля, функція "Zoom auto" перемикає поточне зображення на зображення ззаду.

Щоб увімкнути/вимкнути функцію "Zoom auto", будь ласка, перегляньте інструкції з експлуатації мультимедійного обладнання.

tip

На екрані відтворюється зворотне дзеркальне зображення.

Габарити є проекцією на рівну поверхню. Тому інформація, отримана під час проеціювання на вертикальні предмети або на предмети, що знаходяться на землі, не враховується.

Предмети на екрані можуть бути деформованими.

У разі значної яскравості (сніг, автомобіль на сонці тощо) зображення з камери може бути неясним.

Якщо двері багажного відділення відчинені або нещільно зачинені, відображається повідомлення "Задні двері відкриті".

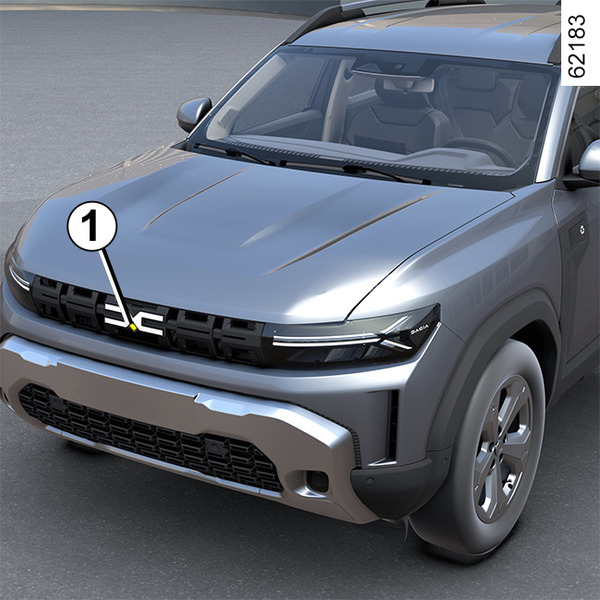

Передня камера 1


Якщо передню камеру ввімкнено автоматично або вручну, вид із неї відображається на екрані 4.

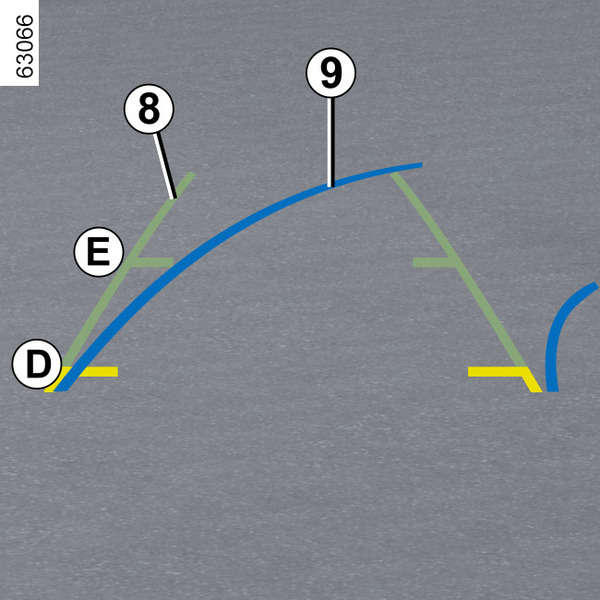

Фіксовані напрямні лінії 8

На нерухомий габарит нанесено кольорові маркери D та E, що вказують на відстань спереду автомобіля:

  • D (жовтий) приблизно 70 сантиметрів від автомобіля;
  • E (зелений) приблизно 150 сантиметрів від автомобіля.
tip

Зображення на екрані мультимедійної системи може здаватися швидшим, ніж насправді.

Рухома напрямна лінія 9

(відрізняється залежно від моделі автомобіля)

На екрані мультимедійної системи 4 він підсвічується блакитним кольором. Він вказує напрямок автомобіля відповідно до положення керма.

Функція " Zoom auto "

Якщо виявлено перешкоду перед автомобілем, функція "Zoom auto" перемикає поточне зображення на зображення спереду.

Відомості про те, як увімкнути або вимкнути функцію "Zoom auto", див. в інструкціях з експлуатації мультимедійної системи.

tip

На екрані відтворюється зворотне дзеркальне зображення.

Габарити є проекцією на рівну поверхню. Тому інформація, отримана під час проеціювання на вертикальні предмети або на предмети, що знаходяться на землі, не враховується.

Предмети на екрані можуть бути деформованими.

У разі значної яскравості (сніг, автомобіль на сонці тощо) зображення з камери може бути неясним.

Якщо двері багажного відділення відчинені або нещільно зачинені, відображається повідомлення "Задні двері відкриті".

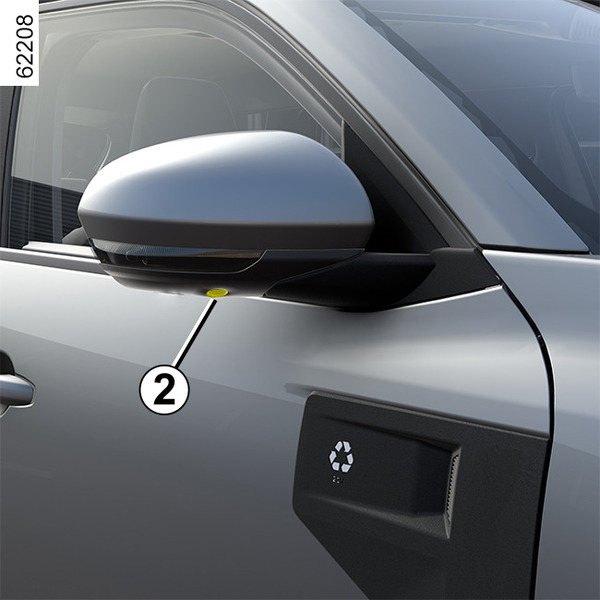

Бокові камери 2


З камер 2, які встановлено на дзеркалах заднього виду, передається зображення на екран 4.

Щоб активувати потрібний вид камери, виберіть його варіант на екрані 4. Докладніше див. інструкції з експлуатації мультимедійного обладнання.

Різниця між розрахунковою й дійсною відстанню

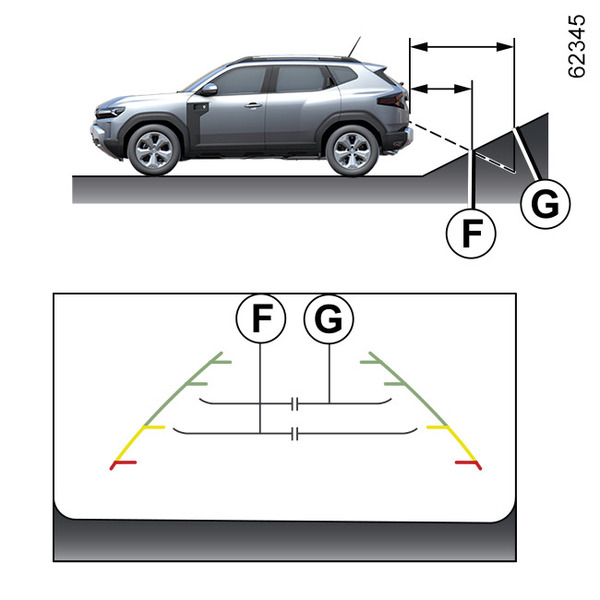

Рух уперед чи назад на крутий підйом

Фіксовані габарити 5 показують відстані меншими, ніж вони є насправді.

Об'єкти, що відображаються на екрані, насправді перебувають далі на схилі.

Наприклад, якщо на екрані об’єкт зображений на відстані F, реальна відстань до нього – G.

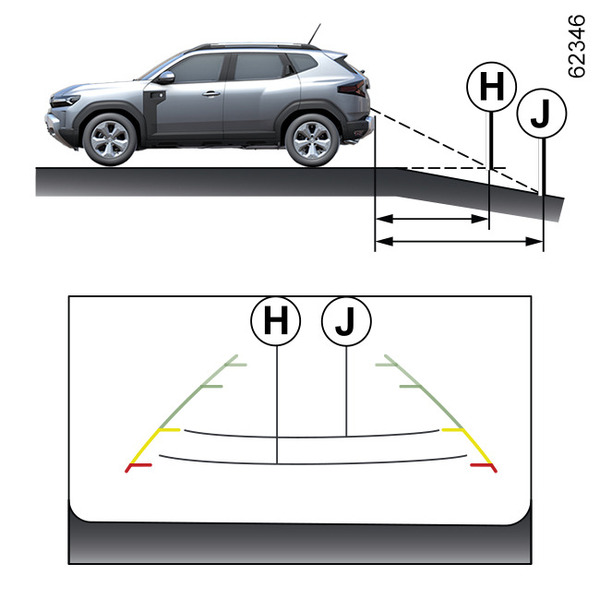

Рух уперед чи назад крутим схилом вниз

Фіксовані габарити 5 показують відстані більшими, ніж вони є насправді.

Тому об'єкти, що відображаються на екрані, насправді перебувають ближче на схилі.

Наприклад, якщо на екрані об’єкт зображений на відстані J, реальна відстань до нього – H.

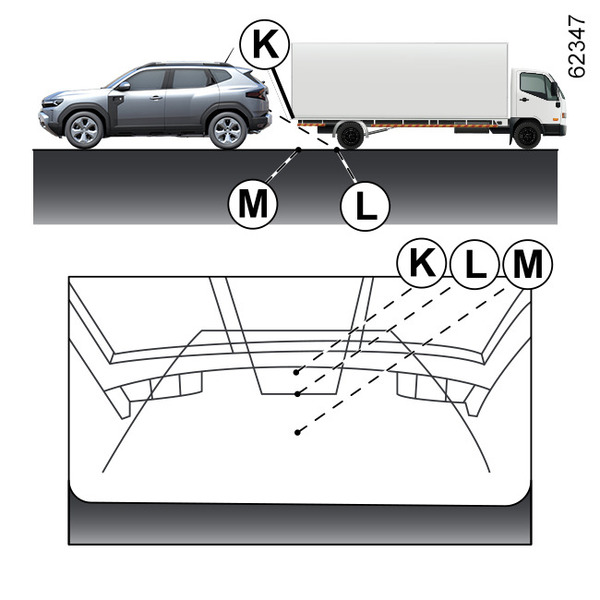

Рух уперед чи назад у напрямку виступаючого об'єкта

Положення K здається більш далеким, ніж положення L на екрані. Проте положення K перебуває на тій самій відстані, що й положення M.

Траєкторія, вказана фіксованими й рухомими габаритами, не враховує висоту об'єкта. Тому існує ризик зіткнення автомобіля з об’єктом під час руху заднім ходом у напрямку положення M.
