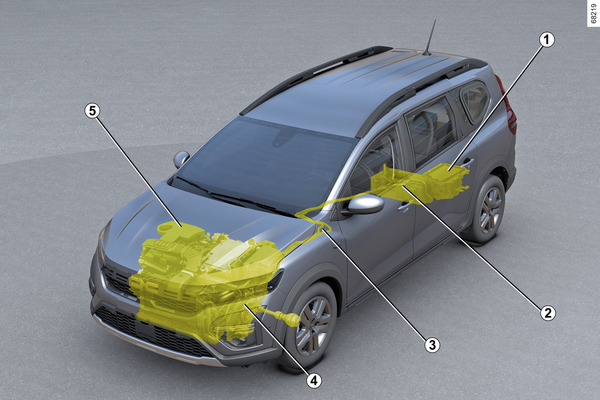

Dacia Jogger

1

Batería secundaria de "12 V"

2

Batería de tracción de "230 V"

3

Cableado de potencia eléctrica de color naranja

4

Motor eléctrico

5

Motor de combustión

El sistema de los vehículos Hybrid emplea un motor eléctrico para mejorar el rendimiento del motor de combustión (aceleración, arranque, etc.).

El vehículo dispone de más par de aceleración a la vez que consume menos carburante.

El vehículo también puede moverse en modo de funcionamiento totalmente eléctrico sin ninguna ayuda del motor de combustión. El vehículo utiliza la energía almacenada en la batería de tracción de "230 V".

Baterías

Los vehículos Hybrid vienen equipados con dos tipos de baterías:

• una batería de tracción de "230 V";
• una batería secundaria de "12 V".

Batería de tracción de "230 V"

Esta batería, situada debajo del piso trasero, almacena la energía necesaria para que el motor eléctrico funcione correctamente.

Al igual que las demás baterías, se descarga con el uso. La batería de tracción se carga:

• durante las fases de desaceleración del vehículo;
• cuando el motor de combustión arranca automáticamente para actuar como un generador.

La autonomía de su vehículo en modo de funcionamiento eléctrico depende del nivel de carga de la batería de tracción, así como de su estilo de conducción y de los componentes consumidores de energía (aire acondicionado, sistema de calefacción, etc.).

En caso de descarga de la batería de tracción, el motor de combustión mueve en solitario el vehículo hasta que la batería de tracción adquiere la carga necesaria.

Si el vehículo está estacionado durante mucho tiempo, arrancar el motor a intervalos regulares (aproximadamente una vez al mes) y comprobar que el testigo aparezca en azul en el cuadro de instrumentos.

Si esto sucede, es necesario recargar la batería: deje el motor encendido hasta que la luz de advertencia se muestre en azulPantallas e indicadores.

Si no lo hace, puede dañar la batería de tracción e imposibilitar el arranque del vehículo.

Batería secundaria de "12 V"

La batería secundaria de "12 V", situada en el maletero, suministra la energía necesaria para la apertura y el cierre del vehículo y para el funcionamiento del equipamiento.

Nota: La batería secundaria de "12 V" no participa una vez el motor esta encendido. Esto lo proporciona el sistema Hybrid.

El símbolo A identifica los componentes eléctricos del vehículo que pueden suponer riesgos para la seguridad.

Circuito eléctrico de "230 V"

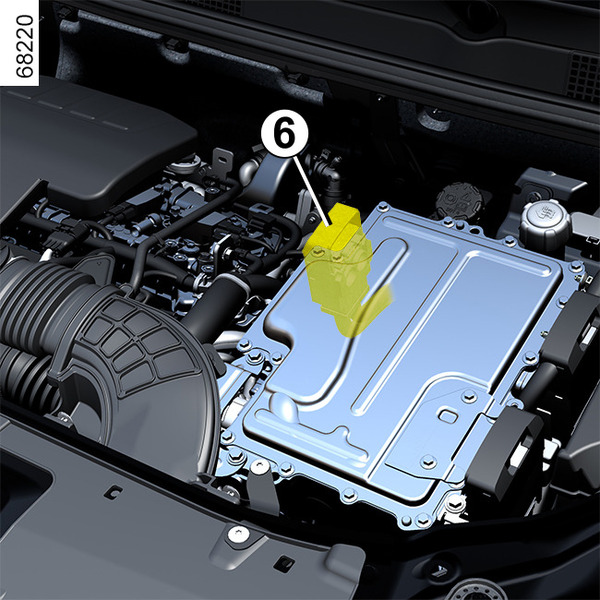

El circuito eléctrico de "230 V" se reconoce por los cables de color naranja 6 y por los elementos con el símbolo .

El sistema Hybrid selecciona el motor de combustión y/o el motor eléctrico según el estilo de conducción (conducción suave, deportiva, etc.) y las condiciones del tráfico.

Intemperie, carreteras inundadas:

No circule en una carretera inundada si la altura del agua sobrepasa el borde inferior de las llantas.

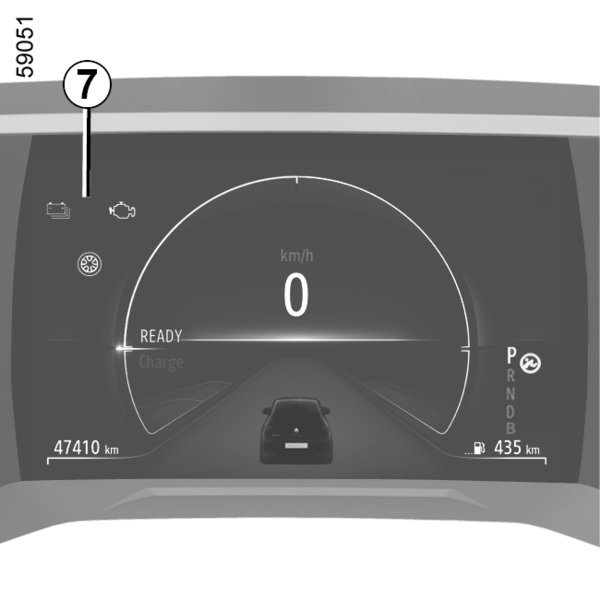

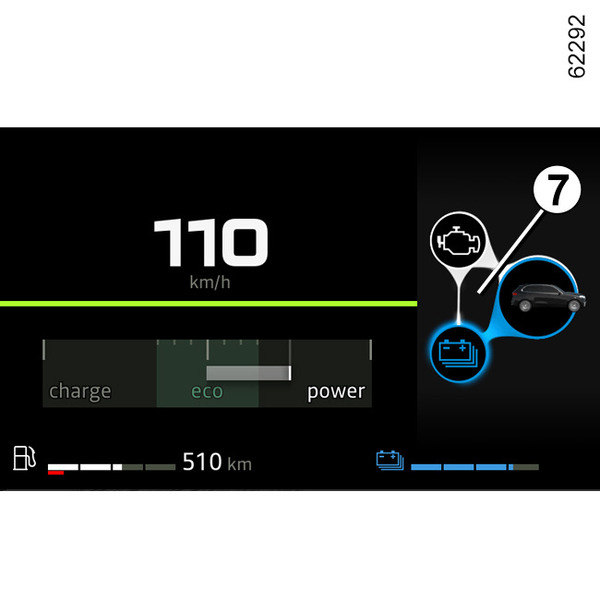

Indicador de flujo de energía 7

Según el modo de conducción seleccionado, el testigo 7 representa el flujo de energía entre:

• el sistema eléctrico (batería de tracción y motor eléctrico);
• el motor de combustión;
• las ruedas.

El color de los flujos varía:

• azul: energía eléctrica;
• blanco: energía producida por el motor de combustión.

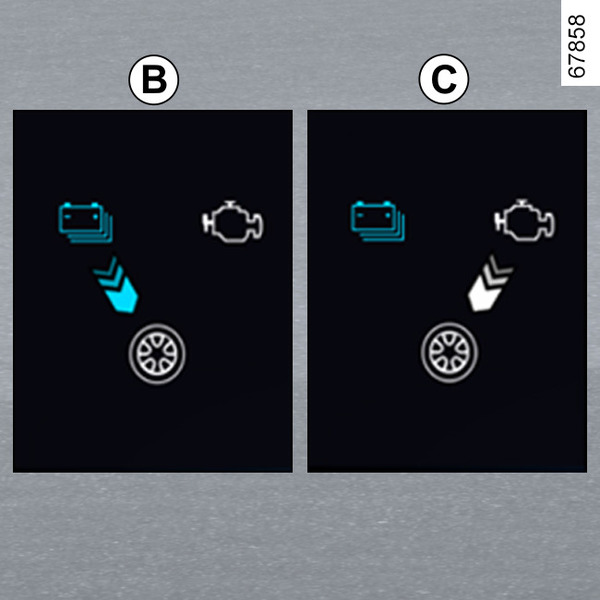

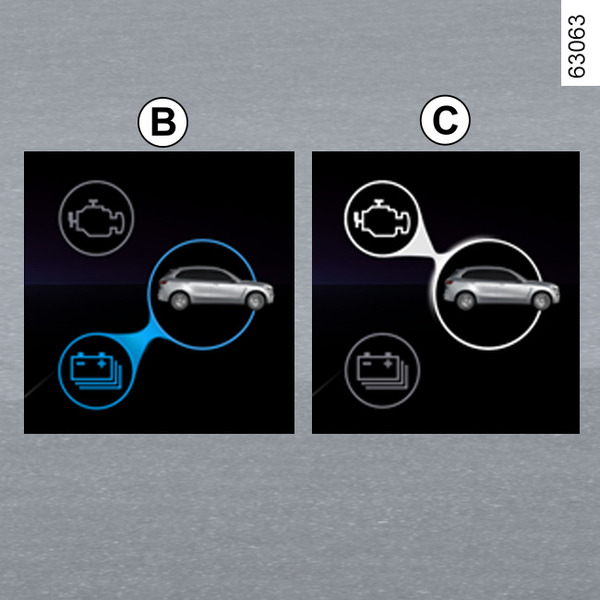

Flujo B de "tracción eléctrica"

El conjunto eléctrico se utiliza para mover el vehículo.

Flujo C "Tracción del motor de combustión"

El motor de combustión se utiliza para mover el vehículo.

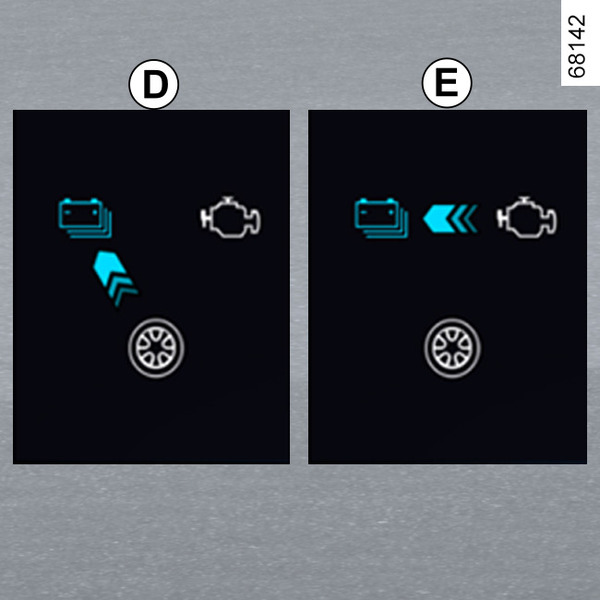

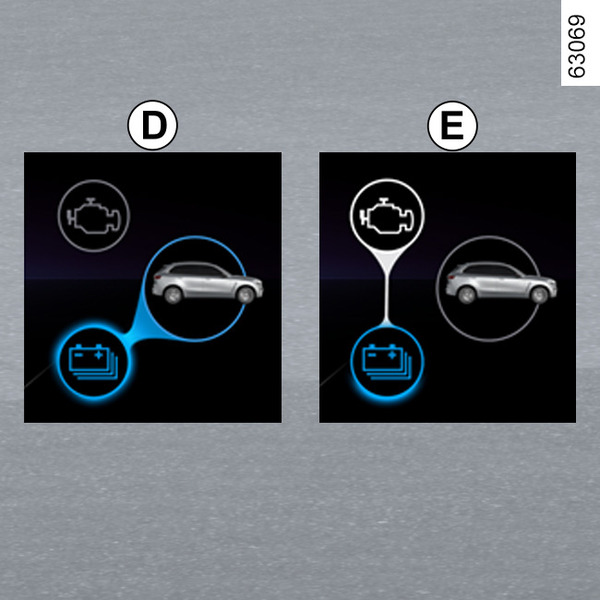

Flujo D "Recuperación de energía"

Al levantar el pie del pedal del acelerador o al pisar el pedal del freno, el motor eléctrico y/o el sistema de frenado regenerativo convierte la energía producida por la deceleración del vehículo en energía eléctrica.

Esto se utiliza para frenar el vehículo y recargar la batería de tracción.

Flujo E "Producción de energía"

El motor de combustión recarga la batería de tracción.

Nota: es posible la conjunción de diferentes flujos (por ejemplo, la combinación entre el flujo B y el flujo C significa que tanto el motor de combustión como el motor eléctrico están moviendo el vehículo).

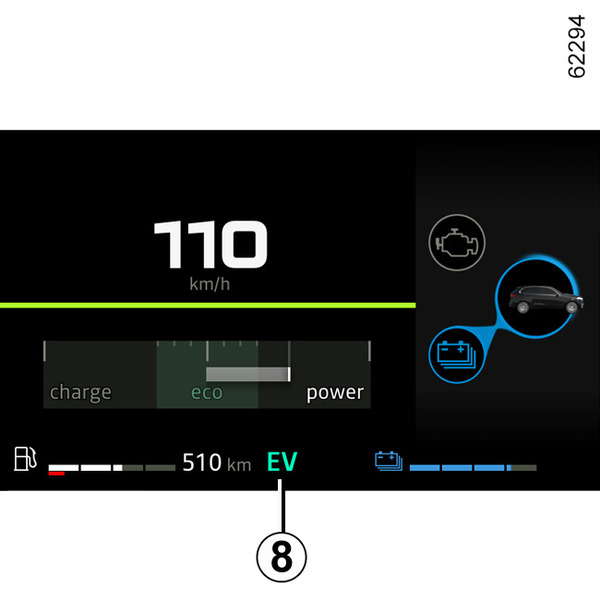

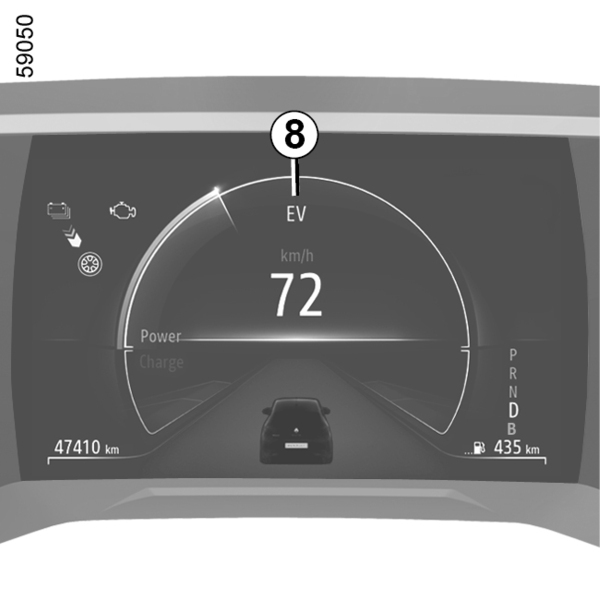

Modo de conducción totalmente eléctrico

El testigo 8 se muestra en el cuadro de instrumentos para informarle de que el sistema Hybrid está utilizando únicamente el conjunto eléctrico para propulsar el vehículo.

Ruido

Los vehículos Hybrid son especialmente silenciosos en el modo de funcionamiento eléctrico. Es posible que ni usted ni el resto de usuarios de la vía estén habituados a ello. Es difícil para ellos oír su vehículo cuando está en movimiento.

Para avisar de su presencia al resto de usuarios de la vía, su vehículo está equipado con una bocina para peatones. En modo de funcionamiento eléctrico, el sistema se activa automáticamente. La señal acústica se emite cuando el vehículo circula a una velocidad comprendida entre 1 y 30 km/h aproximadamente.

Como el motor eléctrico es tan silencioso, se oyen ruidos que pueden parecer inusuales (ruidos aerodinámicos, de los neumáticos, etc.), así como ruidos debidos al funcionamiento del sistema Hybrid (por ejemplo, la refrigeración de la batería de tracción).

Bocina para peatones

La bocina para peatones permite avisar de su presencia a los demás usuarios, especialmente a los peatones y los ciclistas.

Al arrancar el motor, la bocina para peatones se activa automáticamente. La señal acústica se emite cuando el vehículo circula a una velocidad comprendida entre 1 y 30 km/h aproximadamente.

En caso de fallo de la bocina para peatones, el mensaje "Fallo del sonido exterior" se muestra en el cuadro de instrumentos. Consulte a un Representante de la marca.
